بدء x-431 استشعار مربع s2-2 العاصمة الذبذبات الناقل التسلسلي العام 2-channel باليد استشعار محاكاة واختبار x431 وسادة الخامس / وسادة السابع

بدء x-431 sensorbox s2-2 العاصمة راسم الذبذبات الناقل التسلسلي العام 2-channel باليد استشعار محاكاة واختبار x431 الوسادة الخامس x431 الدائرة السابعة

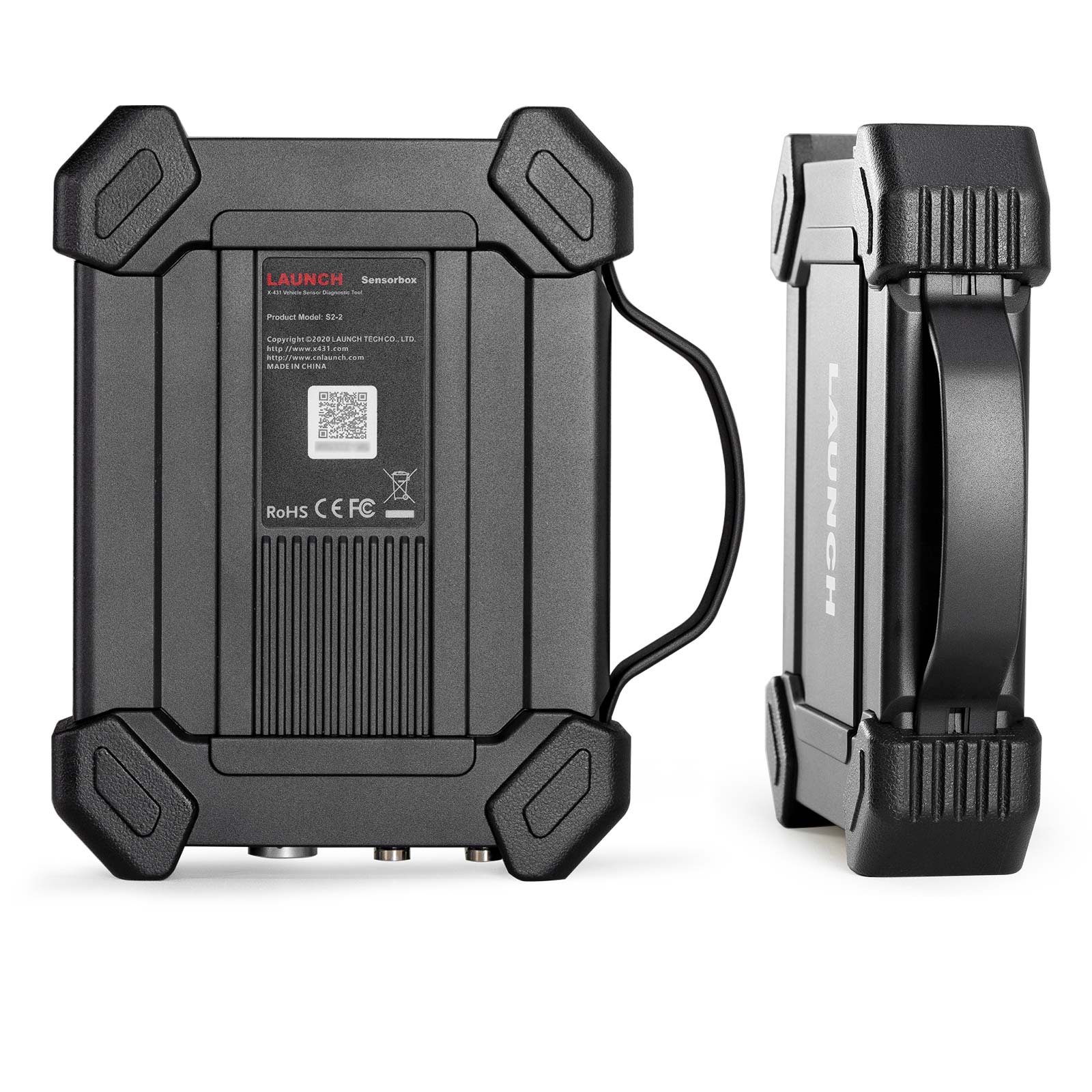

تعليمات إطلاق X-431 سنسوربوكس S2-2 :

LAUNCH S2-2 استشعار مربع وحدة وضعت خصيصا لتشخيص / اختبار / محاكاة معظم المركبات استشعار الفشل .مع مساعدته ، يمكن للمستخدمين بسهولة وبسرعة تشخيص ومحاكاة أجهزة الاستشعار بسرعة إزالة وحدة نقدية أوروبية الفشل .

وفي الوقت نفسه ، s2-2 LAUNCH استشعار مربع وحدة تدعم أيضا وظيفة متعدد المركبات .مع هذه الوظيفة ، يمكن للمستخدم اختبار الجهد ، المقاومة ، السعة .هذه الوظيفة يستخدم نفس الأجهزة مثل أجهزة الاستشعار وحدة .هذه الوحدة لا يمكن استخدامها وحدها ، يجب أن تستخدم جنبا إلى جنب مع بدء التشغيل محددة أداة تشخيصية متوافقة مع الوحدة .ويمكن أن تكون متوافقة مع الماسح الضوئي لل LAUNCH X-431 الخامس وسادة و X-431 PID الثالث V2.0 .

أجهزة الاستشعار هي إشارة جهاز الإدخال للسيارة وحدة نقدية أوروبية .سرعة السيارة ، المبرد درجة الحرارة ، سرعة دوران المحرك ، تدفق الهواء ، خنق فتح وغيرها من البارامترات التشغيلية من السيارة يتم تحويلها إلى إشارات كهربائية وإرسالها إلى وحدة نقدية أوروبية .السيارة وحدة نقدية أوروبية ثم يضبط تشغيل المحرك للحفاظ على المحرك في حالة مثلى .

بدء x-431 sensorbox S2-2 ميزات :

متوافق مع x-431 خنق و x-431 throttle الثالث ، X431 وسادة الخامس ،X431 حصيرة السابع
وحدة نقدية أوروبية استكشاف الأخطاء وإصلاحها والتشخيص
دعم الكتابة اليدوية الموجي البيانات
محاكاة ظروف العمل من أجهزة الاستشعار دون استبدال أجزاء
خنق دواسة الاستشعار
تدفق الهواء متر
استشعار الأوكسجين
استشعار درجة الحرارة
EGR سنسر
حاقن الوقود الاستشعار
كرنك
كام الاستشعار الاستشعار قاعة
استخدام متعدد لقياس المقاومة ، الجهد المتردد / العاصمة ، السعة ، التردد ، نبض إشارة ، الخ .
محاكاة بعض ظروف العمل الخاصة من أجهزة الاستشعار دون استبدال أجزاء
مفتاح واحد إلى أجهزة الاستشعار ، والمحركات ، تعريف / رسم الموجي ، توقيت الموجي ، متعدد ، إعدادات النظام ( باستخدام الماسح الضوئي ) القائمة المرئية

وظيفة

s2-2 سنسوروبوكس وضعت خصيصا لتشخيص / محاكاة استشعار الفشل .LAUNCH S2-2 استشعار مربع يتكون أساسا من ” أجهزة الاستشعار ” ، ” المحرك ” ، ” تعريف / رسم ” و ” توقيت الموجي ” .

سنسريستخدم لمحاكاة إشارة الإدخال من السيارات نظام التحكم الإلكتروني ، السيارات الكمبيوتر بضبط حالة تشغيل المحرك وفقا لهذه المعايير .
الآلية التنفيذيةتستخدم لمحاكاة السيارات نظام التحكم الإلكتروني الناتج إشارة التحكم ، من أجل الحكم على الخمول سرعة المحرك ، صمام الملف اللولبي EGR ، مثل حالة عمل المحرك .
متعددمع هذه الوظيفة ، يمكن للمستخدم اختبار الجهد ، المقاومة ، السعة .

هذه الوحدة لا يمكن أن تستخدم وحدها ، يمكن أن تستخدم فقط بوصفها أداة تشخيصية ملحق العاشر 431 وسادة وسادة الثالث والخامس والسابع .

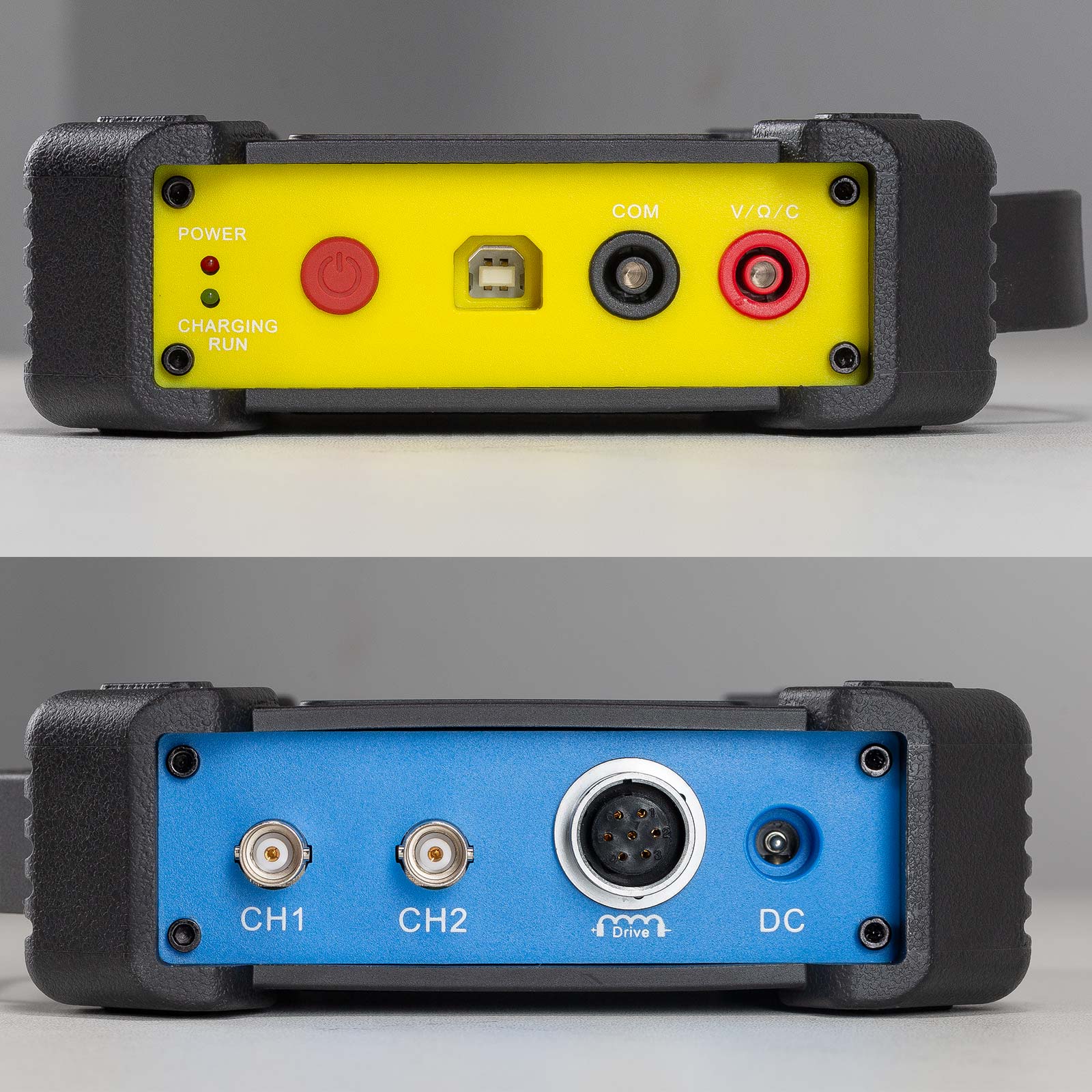

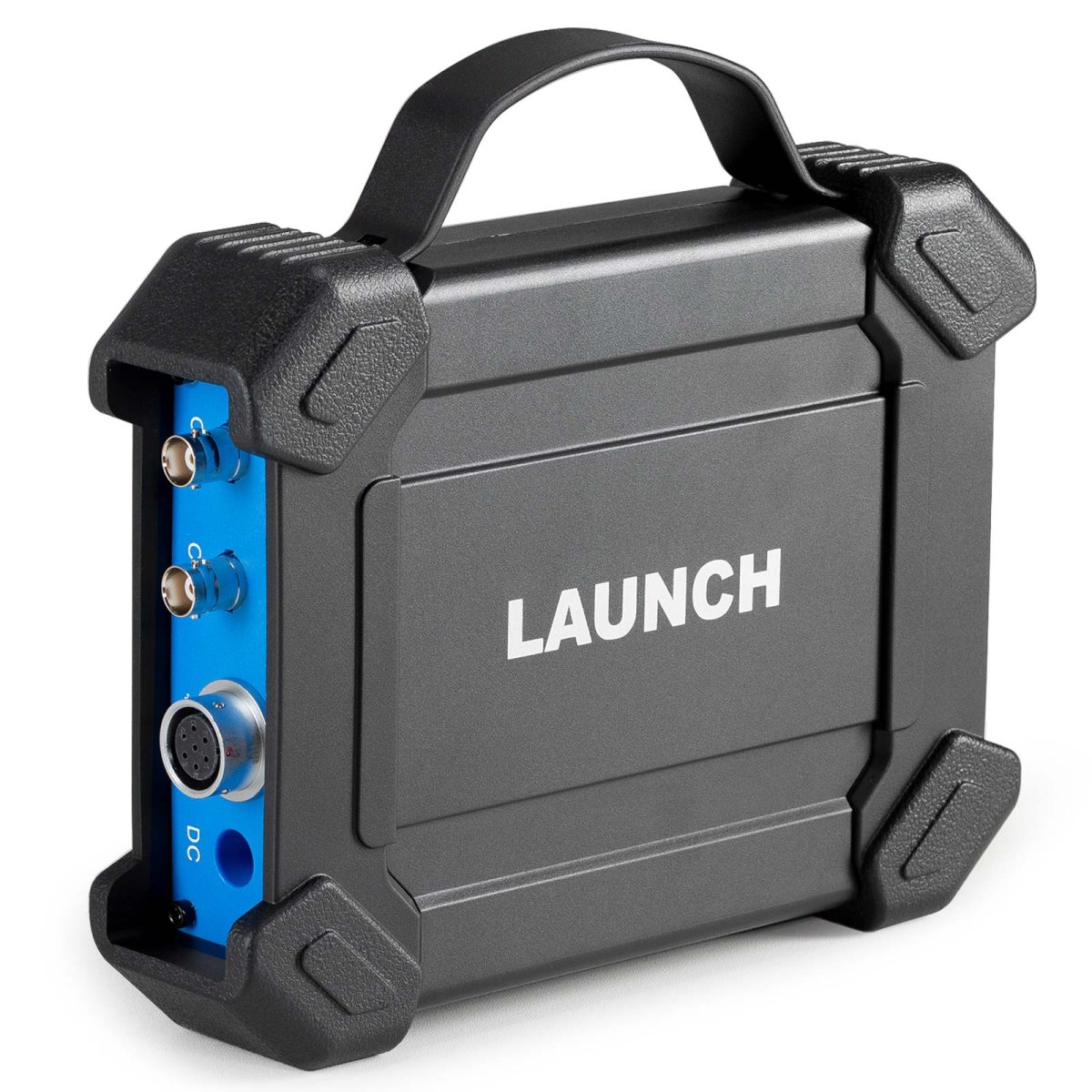

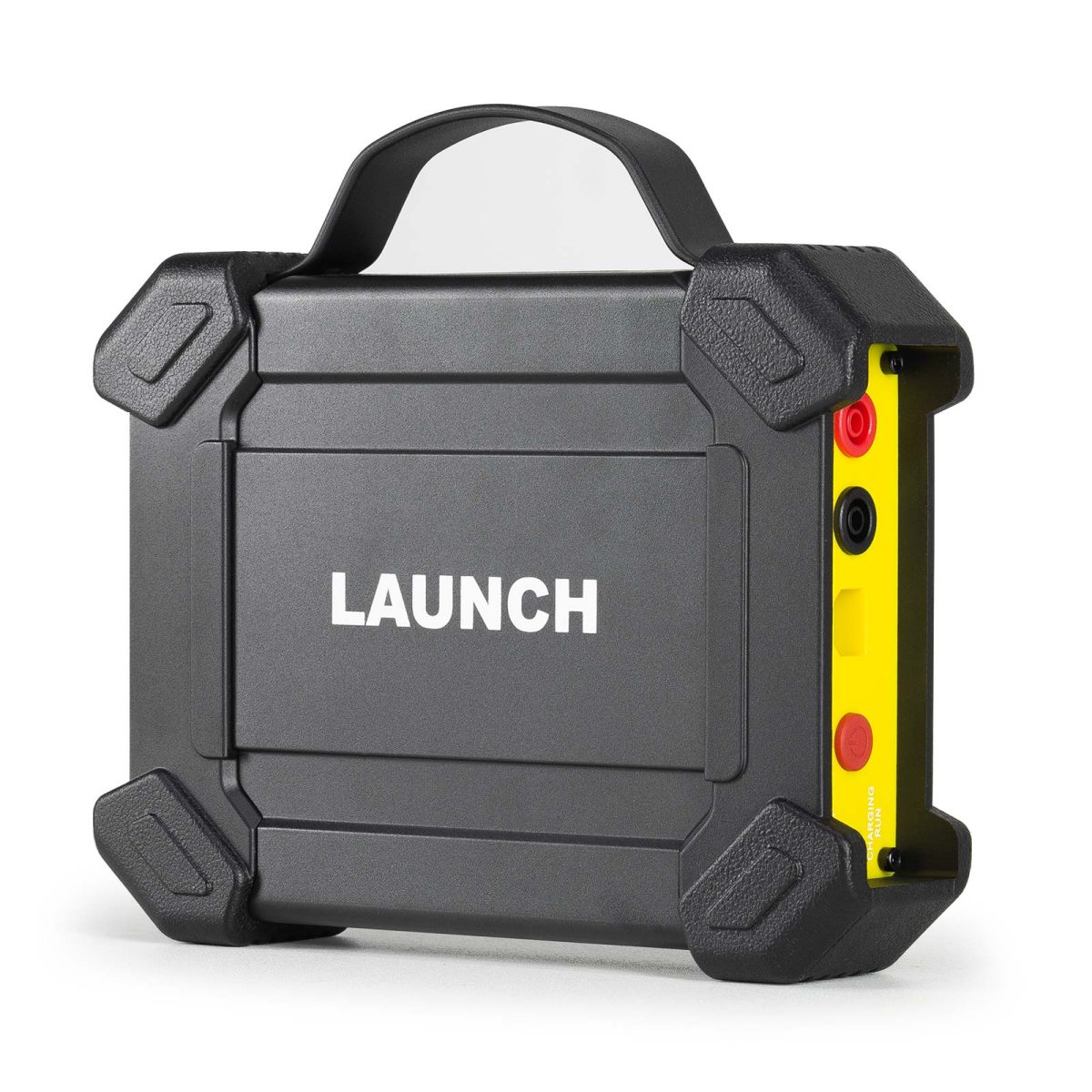

S2-2 استشعار مربع اتصال :

1 ) إدراج واحدة من نهاية كابل الناقل التسلسلي العام ( ب نوع المحطة الطرفية ) في منفذ الناقل التسلسلي العام من النوع باء من وحدة الاستشعار المضيف ، ثم إدراج الطرف الآخر في منفذ الناقل التسلسلي العام من أداة التشخيص .

2 ) اضغط باستمرار على زر الطاقة لأكثر من 3 ثوان لبدء وحدة الاستشعار .إذا كانت الكمية الكهربائية العادية ، الضوء الأخضر في وصف حالة المؤشر سوف تبقى ثابتة :

الضوء الأخضر
الاستقرار : الطاقة العادية
وميض متوسط السرعة : انخفاض الطاقة ( سواء كان أو لم يكن الضوء الأحمر وميض )
انخفاض سرعة وميض : شحن

الضوء الأحمر
الاستقرار : أدوات التشخيص متصلة
وميض : أداة تشخيصية منفصلة .إلا إذا كان الضوء الأحمر تومض ، فإنه سيتم شحن .الضوء الأخضر ومضات على سرعة منخفضة أثناء الشحن .

3 ) بدء تشغيل أدوات التشخيص والوصول إلى الأدوات .اضغط على جهاز استشعار محاكاة للوصول إلى وظيفة قائمة من أجهزة الاستشعار .

قائمة المهام :

أجهزة الاستشعار وحدة مقسمة إلى خمس وحدات وظيفية

1 ) أجهزة الاستشعار : استخدام الجهد الناتج أو الموجي لمحاكاة حالة عمل أجهزة الاستشعار على متن الطائرة ، وذلك للحكم على نوعية أجهزة الاستشعار بدقة ، والحد من استبدال الملحقات أعمى .
2 ) المحرك : تستخدم لإخراج إشارة PWM لقيادة السيارة لفائف المحرك .
3 ) تعريف / رسم : يمكن للمستخدمين تخصيص أجهزة الاستشعار الموجي لتسهيل محاكاة الإشارات الاستشعار في المستقبل .
4 ) توقيت الموجي : مخصص توقيت الموجي لمطابقة المحرك ( العمود المرفقي + عمود الحدبات ) ، والإخراج في نفس المرحلة .
5 ) متعدد : العالمي متعدد الوظائف .

تعريف
الطول الموجي : هناك 9 أنواع من الطول الموجي للاختيار من بينها .إلى الأمام موجة جيبية ، عكس موجة جيبية ، إلى الأمام موجة مربعة ، عكس موجة مربعة ، متوسطة الجهد ، خط مستقيم ، عالية الجهد المنخفض خط مستقيم ، مثلث موجة ، موجة شبه منحرف .
التردد : يحدد التردد الموجي المحدد .
السعة : مجموعة السعة من اختيار الموجي .
ويقابل : يحدد ويقابل اختيار الموجي .
المرحلة : مرحلة اختيار الموجي .
دورة العمل : يحدد دورة العمل من اختيار الموجي .
إشارة التزامن : يمكن أن يسبب الميثان والميثان الناتج إشارة في وقت واحد .

رسم يدوي
الإطار العام : 1-3 ( اختياري ) .يشير إلى مجموع نقاط الانتاج
عادة ، الموجي يتكون من 100 نقطة .قيمة 1-3 يشير إلى أنه يمكنك اختيار 100 ، 200 ، 300 نقطة على شكل موجة .
تحرير الإطار : يمكنك تحرير إطار واحد أو تحرير جميع الإطارات
الموجي : يمكنك اختيار مسبقا الموجي ووضعها في منطقة مرسومة باليد
التردد : تردد من إطار واحد ( 3 إطارات الإخراج ، مجموع التردد هو مجموعة التردد / 3 )
السعة : السعة الناتج الموجي
تعويض : تعويض الناتج الموجي

توقيت الموجي :
هذه الميزة تستخدم لتتناسب مع توقيت المحرك الموجي ( العمود المرفقي + عمود الحدبات ) .

المعلمات التقنية :

وحدة استشعار
عدد القنوات : 2
دقة : 1%
مدى السعة : 0 – 20 صورة
ماكس الانتاج الحالي : 20 ما
نطاق التردد مسبقا : 0-20 كيلو هرتز
مربع موجة إشارة نبض التردد : 0-15 كيلو هرتز
دورة عمل مربع موجة إشارة : 0-100%
إمدادات الطاقة : محاكي الاستشعار الإخراج / الحد الأقصى الحالي 20mA ( الناتج من البطارية ) – محرك الملف اللولبي صمام ، ملف الإشعال / الانتاج الحالي 2A ( إمدادات الطاقة الخارجية )
الناقل التسلسلي العام : USB2.0 ب ( مع شحن الطاقة / 5V )
العاصمة الجهد المحاكاة : دعم
تردد ثابت المحاكاة : دعم
مسبقا الموجي المحاكاة : دعم
ومن ناحية رسم الموجي المحاكاة : دعم
واجهة مولد إشارة : 2
منفذ الطاقة الخارجية : 1
صمام الملف اللولبي واجهة : 1
متعدد واجهة : 2
درجة حرارة التشغيل : 0 درجة مئوية – 50 درجة مئوية
درجة حرارة التخزين : – 30 درجة مئوية – 70 درجة مئوية

متعدد
جهد التيار المباشر : 0 صورة – 700 صورة
جهد التيار المتردد : 0 صورة – 700 صورة
المقاومة : 0 أوميغا – 40 م أوميغا
السعة : 0 و – 100 ميكروغرام و ( ماكس 30 ثانية قياس الوقت )
الصمام الثنائي : 0 الخامس – 1.5 الخامس
اختبار الاستمرارية : الصوت أقل من 30 أوم

قائمة التعبئة :

وحدة استشعار
2PS X HT30 اختبار الرصاص
1 × 7 دبوس محول واجهة كابل
1 بطارية حامل كبل
كابل الناقل التسلسلي العام
3 × 6 موصل الحنفية
2 متعدد اختبار القلم ( أسود + أحمر – )
5 4 ملم لون الموضوع الداخلي التحقيق
20 الإبر
محول الطاقة
2 × رئيس المسمار
نسخة من دليل المستخدم
1 قطعة س قائمة التعبئة
اكس بوكس
