2025 OBDSTAR MT203 CAN Treiber/Gateway Simulator Unterstützung Dash, Audio, Getriebe Hebel, AC Panel und andere Test Funktionen

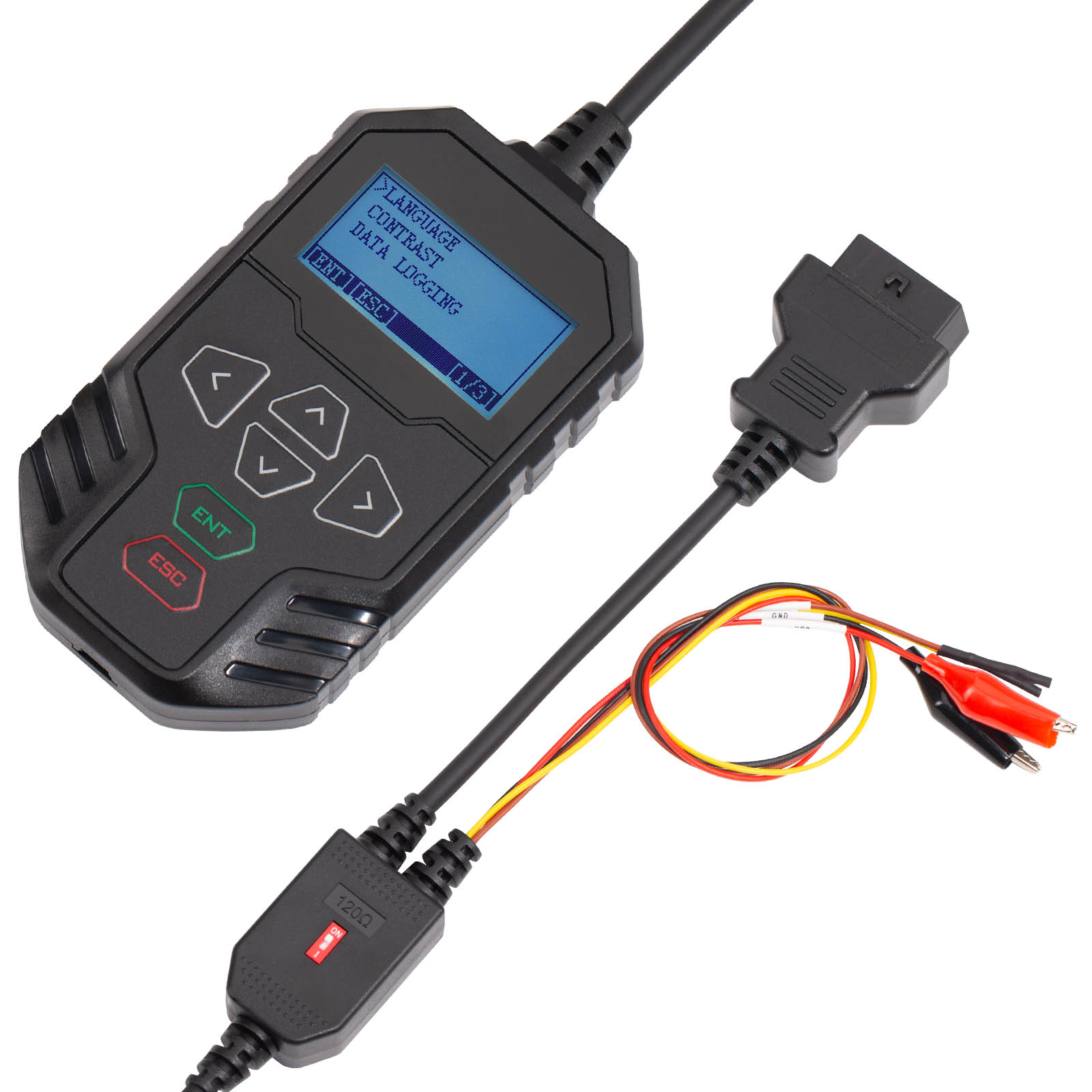

OBDSTAR MT203 CAN Treiber/Gateway Simulator ist ein Tool für Wartung und Reparatur von Automobilelektronik mit 2-jährigem kostenlosen Update.Es bietet CAN-Treiber- und Gateway-Simulationsfunktion, unterstützt mehrere Fahrzeuge und ist ein kompaktes Gerät, das ein guter Helfer für Wartungsingenieure der Automobilelektronik ist.

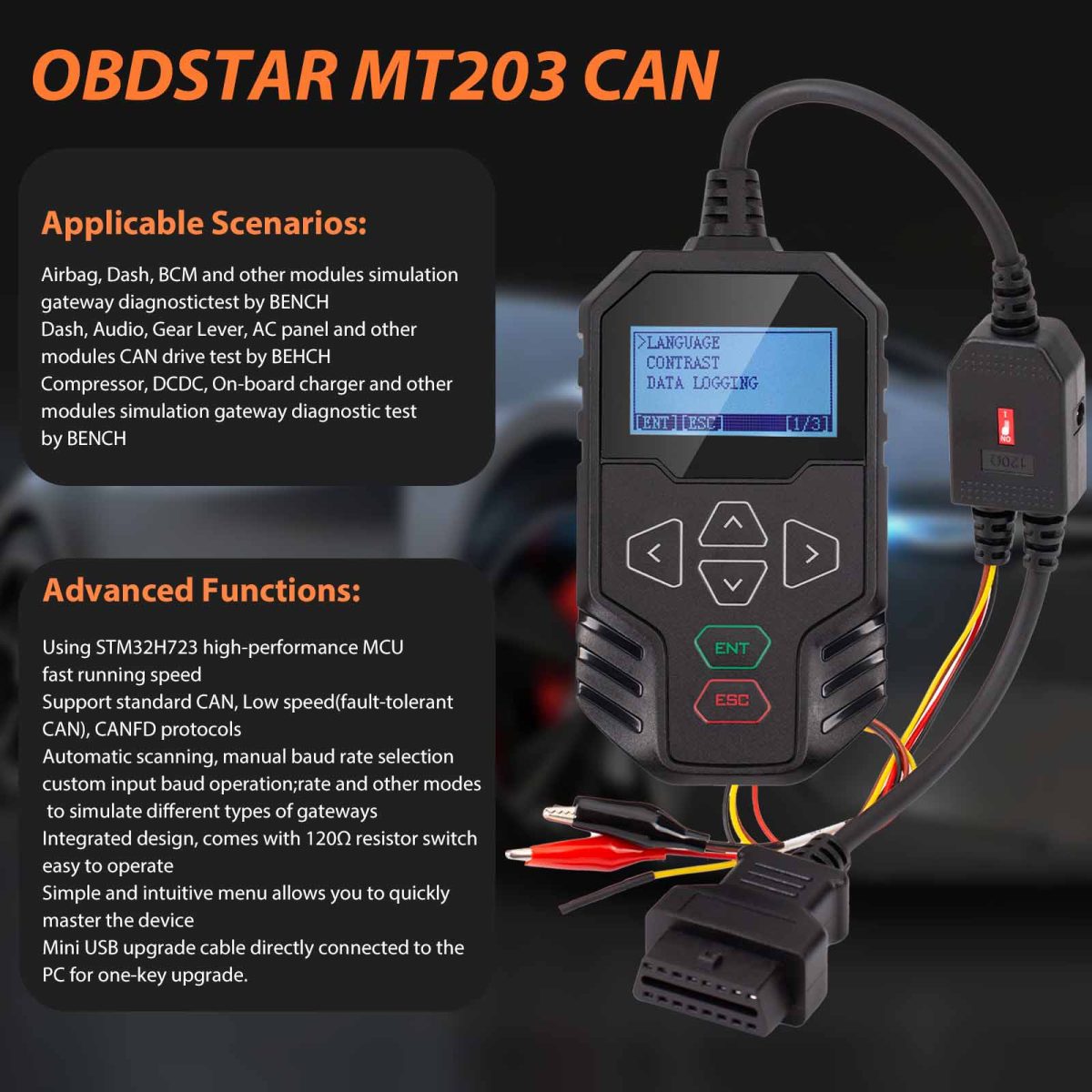

OBDSTAR MT203 Eigenschaften:

1. Unter Verwendung der Hochleistungs-MCU STM32H723, schnelle Laufgeschwindigkeit;
2. Unterstützung Standard CAN, niedrige Geschwindigkeit (fehlertolerant CAN), CANFD Protokolle:
3. Automatisches Scannen, manuelle Baudrate-Auswahl, kundenspezifischer Eingangsbaud-Betrieb;Rate und andere Modi, um verschiedene Arten von Gateways zu simulieren;
4. Integrierter Entwurf, kommt mit 120Ω Widerstandsschalter, einfach zu bedienen;
5.Simple und intuitives Menü ermöglicht es Ihnen, das Gerät schnell zu meistern;
6. Mini-USB-Upgrade-Kabel direkt an den PC für ein Ein-Schlüssel-Upgrade angeschlossen

Anwendbare Wartungsszenarien:

Reparatur elektronischer Steuergeräte (Airbag, Dash, BCM und andere Module Simulation Gateway Diagnosetest von BENCH)
Kfz elektronische ECU Reparatur (Dash, Audio, Getriebehebel, AC Panel und andere Module CAN Drive Test durch BEHCH)
Reparatur von E-Car-Komponenten (Kompressor, DCDC, On-Board-Ladegerät und andere Module Simulation Gateway Diagnosetest durch BENCH)

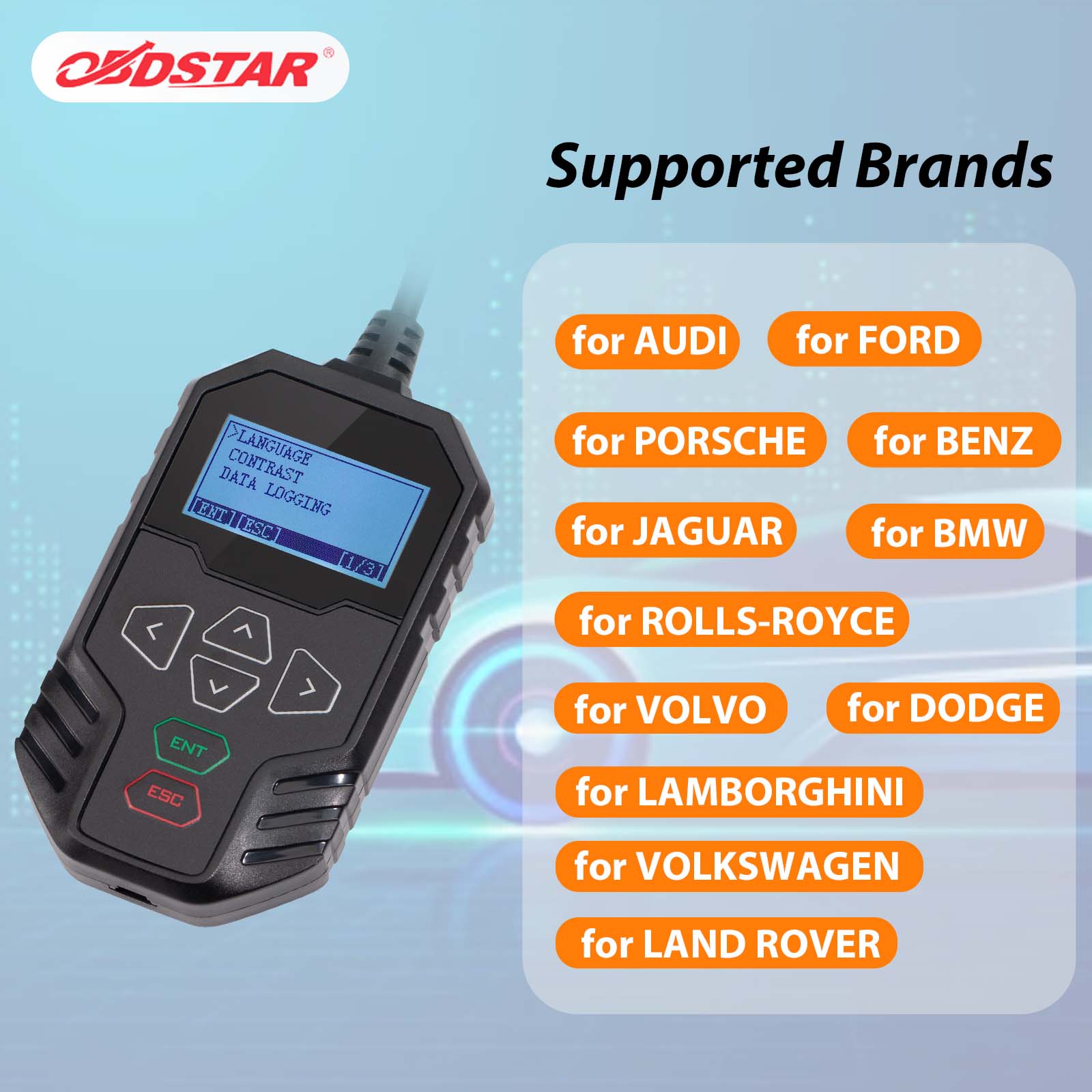

Unterstützt Dash, Audio, Schalthebel, AC Panel und andere Testfunktionen für folgende Modelle:

für AUDI, FORD, PORSCHE, BENZ, JAGUAR, ROLLS-ROYCE, BMW, LAMBORGHINI, VOLKSWAGEN, DODGE, LAND ROVER, VOLVO.

OBDSTAR MT203 unterstützte Protokolltypen/Funktionen:

1. Gateway unterstützte Protokolle

Standard CAN/Standard CAN
500K/250K 500K/125K
Benutzerdefinierte Baudrate

Standard CAN/Tolerant CAN
500K/83.3K
500K/100K
500K/125K
125K/125K
Benutzerdefinierte Baudrate

Standard CAN/CAN FD
500K/5M
500K/2M
Benutzerdefinierte Baudrate

2. Unterstützte Funktionen des CAN-Treibers

Unterstützt Dash, Audio, Getriebehebel, AC Panel und andere Testfunktionen für AUDI, BENZ, BMW, DODGE, FORD, JAGUAR, LAMBORGHINI, LAND ROVER, PORSCHE, ROLLS-ROYCE, VOLKSWAGEN, VOLVO und andere Marken.

Funktionsanzeige: (Von OBDSTAR APP)

Startseite:

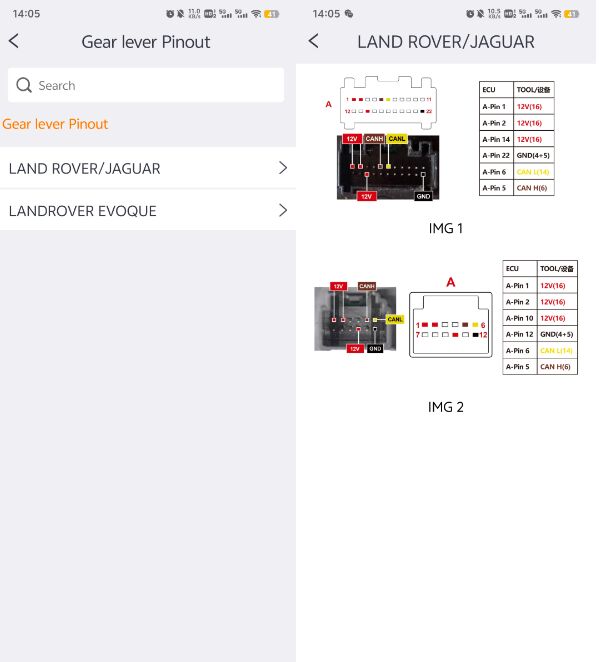

Schalthebel Pinout:

Dash Pinout:

Radio Pinout:

Häufig gestellte Fragen zu OBDSTAR MT203:

F:Kann das Gerät aufgerüstet werden?
A:Ja, Sie können die Software von der offiziellen Website „Service-Download-One Click Upgrade Tool“ herunterladen und dann das Gerät mit USB an den Computer anschließen, um es zu aktualisieren.

F: Warum schlägt das automatische Scannen fehl?
A:Der Erfolg des automatischen Scans hängt von einer Reihe von Faktoren ab:

1. Stellen Sie sicher, dass das Diagnoseinstrument und das Steuergerät zuerst richtig angeschlossen sind und das Steuergerät eingeschaltet wird, bevor das automatische Scannen durchgeführt wird;
2. ECU-Stromversorgung eingeschaltet für einen Zeitraum (einige Sekunden oder Minuten) nicht kommunizierte, kann in den Ruhezustand wechseln, kann nicht kommunizieren, muss wieder eingeschaltet werden;
3. Ein Teil des Steuergeräts wird nicht die Initiative ergreifen, CAN-Signale zu senden, zu diesem Zeitpunkt müssen Sie das Gerät manuell einstellen;
4. CANFD unterstützt derzeit kein automatisches Scannen, bitte stellen Sie es manuell ein.

F:Wo kann ich den Schaltplan des CAN-Treibers überprüfen?

A:Sie können die OBDSTAR APP im Apple Store und Google Play Store herunterladen.Es gibt Schaltpläne für Dash, Audio, Schalthebel, etc.in der APP.

F: Was macht der 120Ω Widerstand?
A:Wenn das Steuergerät selbst keinen 120Ω Widerstand hat, müssen Sie den Widerstandsschalter des Geräts auf ON schalten, damit die CAN-Leitung ordnungsgemäß kommuniziert.

F:Wird das Flexray-Protokoll unterstützt?
A:Es wird nicht unterstützt.

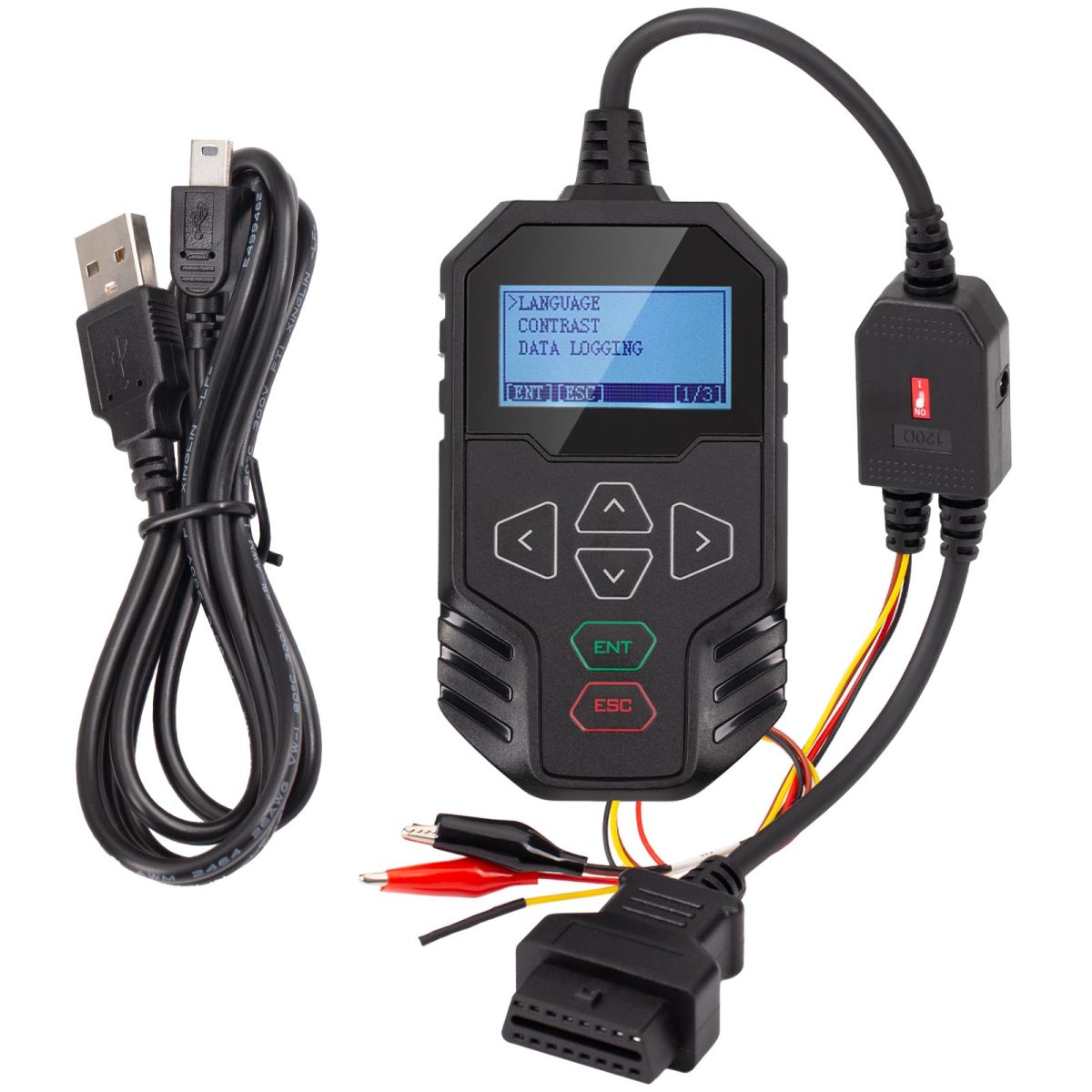

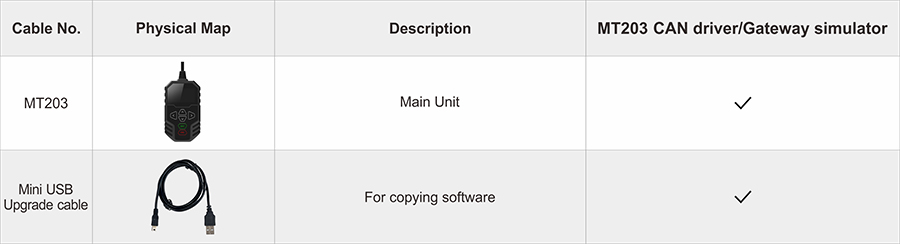

Das Paket beinhaltet:

1x OBDSTAR MT203 Hauptgerät
1x Mini USB Upgrade Kabel
