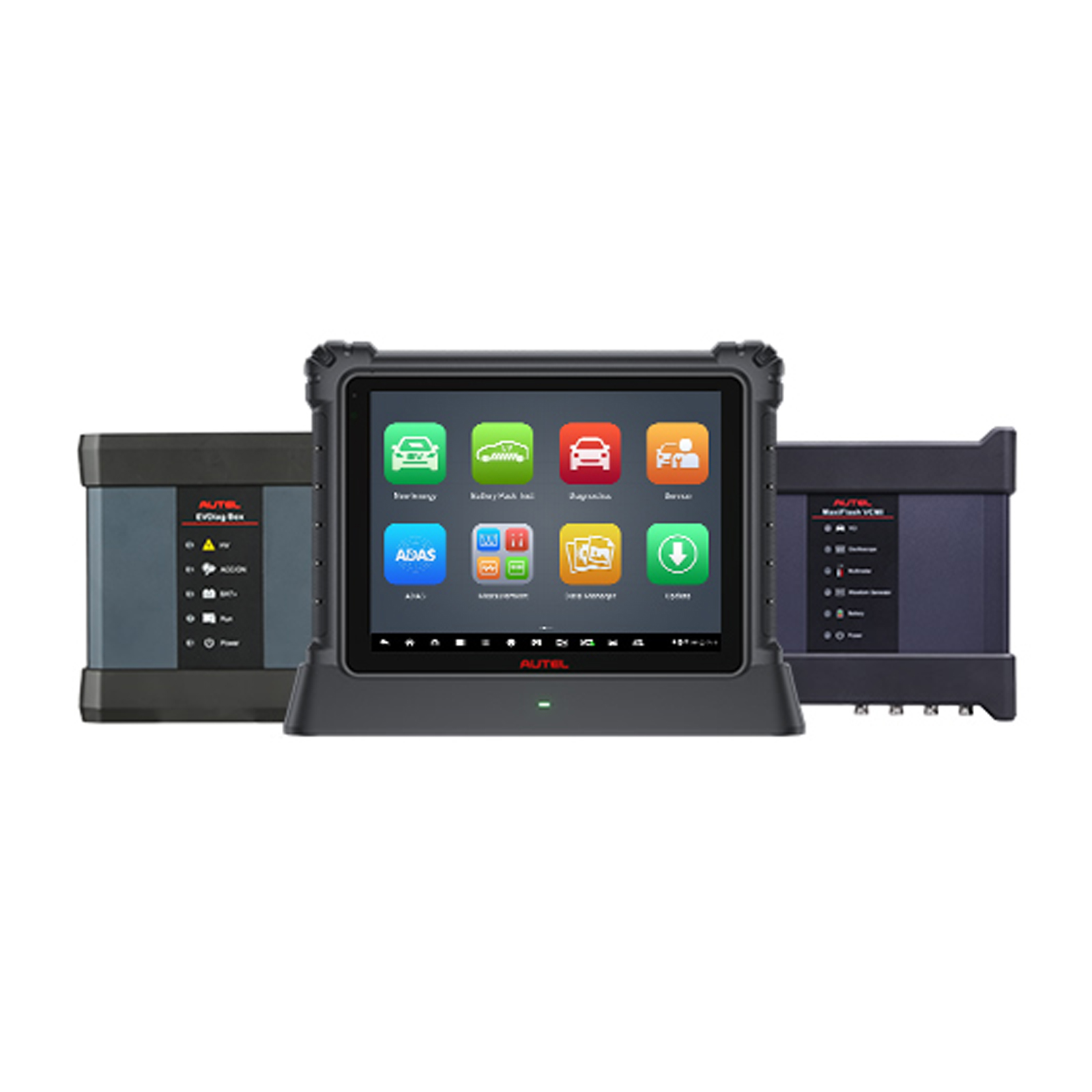

Autel maxisys ultra EV diagnostic EV avancé avec maxiflash vcmi système haute tension diagnostic batterie diagnostic SOC et analyse Soh

Autel ultra EV: scanner de voiture à énergie nouvelle

Maxisys ultra EV est une nouvelle génération de systèmes de diagnostic avancés pour les véhicules électriques, hybrides, à gaz et diesel.Ultra EV fournit une analyse complète des véhicules électriques et hybrides grâce à une cartographie topologique étendue et à une analyse de la batterie, qui peut être effectuée via obd ou directement à l’aide des câbles et cordons de raccordement spéciaux inclus.L’écran ultra EV affiche des graphiques détaillés et des instructions de connexion approfondies pour fournir des tests sûrs et fiables.La tablette à écran tactile ultra EV de 12,7 pouces est équipée d’un dispositif de mesure maxiflash vcmi (cinq en un), d’une interface de communication du véhicule compatible Bluetooth et d’un dispositif de programmation à temps de passage j2534, ainsi que d’un boîtier evdiag dédié.

1. Diagnostic avancé pour les véhicules électriques, à gaz et diesel et hybrides aux États – Unis, en Europe et en Asie.

2. Analyse rapide du système haute tension des véhicules électriques, y compris la capacité de lire et de supprimer des codes et de visualiser des données en temps réel.

3. Un schéma complet des blocs, des composants et des prises du système haute pression;Instructions de démontage du système étape par étape.

4. Analyse de l’état de charge et de l’état de santé de l’état réel de la batterie.

5. L’analyse de la batterie peut être effectuée par obd ou la batterie peut être analysée directement à l’aide du câble spécial et du Cavalier inclus;L’écran ultra EV affiche des graphiques détaillés et des instructions de connexion approfondies pour fournir des tests sûrs et fiables.

6. Les sessions interactives d’enregistrement de données peuvent être contactées directement avec le Service de support d’autel pour le dépannage de première main des erreurs de diagnostic et des erreurs.

7. Le multitâche à guichet unique est conçu pour la gestion idéale des opérations d’atelier afin de garder tous les fichiers de données, les informations du client et les enregistrements de véhicules en ordre.

8. Le gestionnaire de données basé sur le cloud conserve les dossiers des clients et des véhicules, les données des scanners et les notes des techniciens

Comparaison des produits ms909ev ultra EV:

Modèle	Ms909ev (véhicule électrique)	Véhicules ultra électriques
Connexion	Bluetooth maxiflash VCI	Bluetooth maxiflash vcmi
L’écran	Écran tactile de 9,7 pouces	Écran tactile de 12,9 pouces
Batterie	15 000 MAH	18 000 MAH
Processeur	2,2 GHz + 1,8 GHz octa – Core	2,2 GHz + 1,8 GHz octa – Core
Mémoire	128 go SSD / 4 go RAM	256gb SSD / 4gb RAM
Caméra	16 millions de pixels arrière / 16 millions avant	16 millions de pixels à l’arrière, 5 millions de pixels à l’avant
Base d’extension	×	Inclus
Diagnostic des véhicules électriques La boîte	Inclus	Inclus
Système d’exploitation	Android 10.0	Android 7.0
Détection automatique	Reconnaissance automatique / Scan automatique Scan vin / scan de plaque d’immatriculation	Reconnaissance automatique / Scan automatique Scan vin / scan de plaque d’immatriculation
Accès sécurisé à la passerelle	Accès autorisé par la FCA Utiliser un compte autoauth	Accès autorisé par la FCA Utiliser un compte autoauth
Licence Lecteur de plaques d’immatriculation	Convient à certains véhicules	Convient à certains véhicules
Couverture du véhicule	Véhicules électriques, à gaz et diesel et hybrides aux États – Unis, en Europe et en Asie	Véhicules électriques, à gaz et diesel et hybrides aux États – Unis, en Europe et en Asie
Mode de test OBDII	Tous les 10 modes de test	Tous les 10 modes de test
Réinitialisation du Service	36 Fonctions de service	36 Fonctions de service
Moteur diesel PM	Réinitialiser les émissions Diesel Véhicules légers et moyens	Réinitialiser les émissions Diesel Véhicules légers et moyens
Diagnostic du système	Accès à tous les modules dans tous les systèmes	Accès à tous les modules dans tous les systèmes
Diagnostic du système haute pression	Schéma du système haute pression	Schéma du système haute pression
Diagnostic de batterie	Analyse SOC et Soh	Analyse SOC et Soh
Activation des composants	Contrôle bidirectionnel	Contrôle bidirectionnel
Fonctions améliorées	Codage et adaptation	Codage et adaptation
Calibration Adas	Adas Upgrade et Framework suite Besoin d’acheter	Adas Upgrade et Framework suite Besoin d’acheter
Services Cloud	Programmation à distance et stockage de rapports	Programmation à distance et stockage de rapports
Mappage des modules topologiques	Tous les écrans d’état du système prenant en charge le codage couleur sur le véhicule	Tous les écrans d’état du système prenant en charge le codage couleur sur le véhicule
Oscilloscope	×	Vcmi 5 – en – 1, multimètre VCI, générateur de forme d’onde, testeur de bus CAN

Les points forts de autel ultra EV

Autel MS ultra EV (1000 de moins que l’achat de l’ultra et de l’EV Box séparément) ajoute le kit evdiag à l’ultra, permettant au scanner de diagnostiquer les véhicules à énergies nouvelles, y compris Tesla, BMW, Volkswagen, Audi et bien d’autres.Ce scanner de diagnostic de voiture combine presque toutes les fonctions de diagnostic haut de gamme auxquelles vous pouvez penser pour apporter plus de commandes aux ateliers de réparation.

Outil de diagnostic supérieur, version améliorée de ms909 / ms909 / ms908s Pro / mk908p / Elite

1. Diagnostic de voiture électrique: le kit de mise à niveau de diagnostic de voiture électrique comprend une boîte de diagnostic de voiture électrique et un adaptateur pour une voiture électrique spécifique pour effectuer l’analyse de la batterie, également disponible pour les voitures à essence.
2.advanced vcmi 5 – in – 1 equipment: Advanced car Troubleshooter le vcmi d’autel maxisys ultra EV intègre la fonction VCI + oscilloscope + générateur de forme d’onde + multimètre + can bus check, ce qui rend cet outil plus puissant que jamais.
3. Codage et programmation avancés d’ECU: programmez, Réécrivez, codez et appariez le nouvel ECU après le remplacement du nouveau module.La voiture est codée pour déployer les fonctions cachées et activer les fonctions haut de gamme, améliorant ainsi les performances du véhicule.
Carte topologique: fournit un affichage topologique coloré de toutes les relations système du véhicule sur une seule page pour vous aider à mieux analyser les défaillances du système.
5. Diagnostic du système à haute pression: analyse rapide du système à haute pression des véhicules électriques, y compris la capacité de lire et d’effacer le Code et de visualiser les données en temps réel.
6. Les sessions interactives d’enregistrement de données peuvent être contactées directement avec le Service de support d’autel pour le dépannage de première main des erreurs de diagnostic et des erreurs.
7. Couverture inégalée de plus de 10 000, fonctionne avec les outils OE: le scanner complet haut de gamme autel ultra EV prend en charge le Protocole D – PDU / SAE j2534 / rp1210 / doip / CAN FD, 99,99% des véhicules sur le marché ont une large couverture, ce qui rend autel ultra EV compatible avec Les outils d’usine OE et peut être utilisé pour d’autres services et programmes.Par exemple: il prend en charge les outils de diagnostic OE de Land Rover, Jaguar, Volvo, Toyota, GM, Honda, Nissan, BMW, Mercedes – Benz, Volkswagen, Hyundai, KIA, Mazda, Mitsubishi, Chrysler, etc.
8. Vaste service de Réinitialisation: ce scanner de diagnostic de voiture haut de gamme autel maxisys ultra EV prend en charge le service le plus complet sur la plus large gamme de véhicules.Les services comprennent la Réinitialisation de l’huile, la Réinitialisation EPB, l’étalonnage SAS, la régénération DPF, la Réinitialisation de la batterie, la Réinitialisation de l’accélérateur, l’échappement ABS, le codage des injecteurs, l’équilibrage de puissance, le codage des clés, l’étalonnage de la suspension, l’EGR, l’étalonnage vgt Turbo, la transmission, les phares, les couvre – fenêtres et bien plus encore.
9. Matériel supérieur: véhicule électrique superbe autel maxisys véhicule électrique superbe combine le matériel solide et le logiciel parfaitement pour vous fournir une expérience de diagnostic lisse et efficace.Système d’exploitation Android 7.0, processeur Samsung octa – core, 4 go de Ram et 256 go de RAM, caméra arrière 16mp / caméra avant 5MP.Écran tactile TFT – LCD de 12,9 pouces, batterie 3,8 V de 18 000 mAh, etc.

Attention:Disponible uniquement pour les adresses américaines.

Caractéristiques de autel ultra EV

Evdiag boîtes et adaptateurs pour le diagnostic de la batterie

Le kit de mise à niveau de diagnostic EV comprend un boîtier et un adaptateur evdiag, ainsi qu’une valise pour un véhicule électrique spécifique pour effectuer l’analyse de la batterie.Evdiag Box est compatible avec les tablettes maxisys ultra, maxisys ultra Adas, maxisys ms919 et maxisys ms909.Evdiag Box se connecte à maxiflash VCI ou vcmi.

Comprend le boîtier evdiag, BMW, adaptateur VW et câble de connexion
Housse de téléphone inclus
Compatible avec les produits de la série ultra pour effectuer des diagnostics de batterie
Analyse de l’état de charge et de l’état de santé de l’état réel de la batterie
Pour les clients qui ont déjà acheté un ms909 ou un ms919ev ou un maxisys ultra, il suffit d’acheter un boîtier EV pour mettre à niveau leur appareil vers un ms909ev, un ms919ev ou un maxisys ultra EV.
Méthode d’activation de l’EV Box sur le ms909 / ms919 / maxisys ultra: entrez l’EV Box SN directement sur le portail de la tablette pour la mise à niveau.Sélectionnez EV diagnostic Upgrade Kit.

Diagnostic haute tension et diagnostic hors ligne de la batterie

Le diagnostic du système haute tension permet de lire / effacer le Code et aide à trouver les défauts en affichant le soc, le Soh, la tension et l’état de la batterie en un seul clic.Ev fournit des diagrammes de blocs de systèmes haute tension, des diagrammes de composants, des diagrammes d’Inserts, des guides de démontage, etc. pour faciliter l’opération.Le Troubleshooter fournit également un diagnostic hors ligne de la batterie pour s’assurer que l’installation de chaque batterie est effectuée efficacement.

Avancé 5 – in – 1 vcmi

Le vcmi d’autel maxisys ultra intègre la fonction VCI + oscilloscope + générateur de forme d’onde + multimètre + can bus check, ce qui rend cet outil jamais aussi puissant.

1. Connexion VCI (Wi – fi / BT / USB):

Prend en charge le mode sans fil double, le nouvel hôte et le boîtier de communication se connectent via Wi – FI, la transmission de communication Wi – Fi est plus rapide, plus stable et résistante aux interférences, la distance sans fil de test réelle est supérieure à 50 mètres, la vitesse de diagnostic est plus rapide que 30%.

2. Oscilloscope:

L’oscilloscope intégré vcmi améliore l’efficacité de la résolution de problèmes complexes grâce à 4 technologies principales: large bande passante, taux d’échantillonnage élevé, stockage en profondeur, cas de préréglage à grande échelle et prend en charge 2 Fonctions principales: zoom et lecture, déclenchement avancé.

3. Générateur de forme d’onde:

Prend en charge de nombreux modes de signal, y compris la tension continue, l’onde carrée, l’onde carrée (x + y), l’onde triangulaire, l’actionneur et les formes d’onde arbitraires.Simulez les signaux de divers capteurs et modules ECU pour juger intuitivement s’il s’agit d’un problème matériel sans changer de composants.

4. Multimètre:

Le multimètre est principalement utilisé pour mesurer la tension, le courant, la résistance, la fréquence, les diodes, le rapport cyclique, la largeur d’impulsion et la connectivité.

5. Vérification du bus CAN:

En détectant le signal de l’interface obd, vous pouvez rapidement déterminer si l’état de la communication est correct.Si le signal est normal, le voyant clignote;S’il n’y a pas de signal, assurez – vous que les broches sont correctement définies.

Nouveau mappage de module topologique

La nouvelle liste de modules topologiques can bus Tree, spécialement conçue pour les outils de diagnostic OEM, affiche toutes les unités de contrôle disponibles du véhicule d’essai dans différentes couleurs, aidant l’utilisateur à connaître le nombre de systèmes, les systèmes analysés et les résultats des analyses en un coup d’œil.

Affichage visuel de l’état actuel du module (y compris la présence ou l’absence de DTC dans un module particulier, et le nombre de DTC);

Affichage systématique des structures de communication entre modules;
Afficher directement le Code d’erreur et entrer dans la fonction d’exécution du système;
Visualisation claire de l’arborescence d’état du module de codage couleur par zoom avant et arrière;
Compatible avec BMW, Ford, Audi, Chrysler, Nissan, Honda, Toyota, Lexus, Land Rover, Jaguar, Mercedes – Benz, Volkswagen, etc.

Programmation et codage Ecu

Autel Diagnostic Scanner ultra EV avec j2534 ECU Programming Equipment BMW Ethernet cable (pour la programmation codée de la série F), capable de remplacer le logiciel / firmware existant dans l’unité de commande électronique (ECU), de programmer le nouveau Mercedes / BMW ECU et de résoudre les problèmes de conduite et les problèmes d’émissions contrôlés par logiciel,Mettez à jour le logiciel de votre véhicule vers la dernière version.
Remarque: programmation de l’ecu uniquement pour BMW / Benz

Contrôle bidirectionnel complet (Test actif)

Le scanner de diagnostic automobile autel maxisys ultra EV dispose d’une fonction de commande bidirectionnelle qui permet d’effectuer des tests actifs pour déterminer l’intégrité d’un système ou d’un composant (ABS, vitres, portes, toit, etc.) en lisant les données de l’ecu ou en surveillant le fonctionnement d’un actionneur (par exemple, électrovanne de commutation, relais).

Remarque: les tests disponibles varient selon le fabricant, l’année et le modèle, seuls les tests disponibles sont affichés dans le menu.Pour vérifier la compatibilité avec votre véhicule, rendez – vous sur le site d’autel ou consultez – nous directement.

Top Hardware

En tant qu’équipement de diagnostic haut de gamme, autel a équipé l’ultra EV du meilleur matériel, y compris le processeur Samsung exynos 8895v, pour une vitesse accrue;128 go de Ram pour stocker des programmes et des données;Batterie 18000mah pour assurer un fonctionnement ininterrompu toute la journée;Le grand écran 1536 * 2048 de 12,9 pouces est clair pour assurer un fonctionnement en douceur.L’affichage à écran partagé et les fonctions multitâches augmentent considérablement l’efficacité du technicien.

Une couverture inégalée de plus de 10 000 avec OE Tools

Top full System scanner autel ultra EV prend en charge les protocoles D – PDU / SAE j2534 / rp1210 / doip / CAN FD et 99,99% des fabricants sur le marché ont une couverture plus large des véhicules, ce qui le rend compatible avec les outils d’usine OE pour un service et une programmation supplémentaires.Couvre plus de 80 modèles nationaux, asiatiques et européens, y compris les supercars, les véhicules légers et certaines voitures de taille moyenne.

Nouvelles fonctionnalités haut de gamme pour autel ultra EV 2024

Test de batterie
Autel maxisys ultra EV peut effectuer des tests de batterie en collaboration avec le bt506 pour s’assurer que le module de batterie est en bon état.Il peut être connecté à un écran vidéo mv108 / mv105 pour vérifier l’obscurité à l’intérieur.
Certification automatique FCA
Une fois connecté à votre compte autoauth (enregistré sur le site officiel), l’ultraev fournira un diagnostic complet du système, la programmation de l’ECU, l’étalonnage et plus encore pour les FCA 2018 / ultérieures (pour Chrysler, Dodge, jeep, FIAT).
Impression wifi
La fonction d’impression wifi vous permet d’imprimer le rapport via WIFI, vous pouvez imprimer instantanément le rapport de diagnostic du système haute tension de la voiture New Energy, le rapport de diagnostic de la batterie hors ligne en un clic.
Avant et après scan
Les rapports de pré – scan et de post – scan peuvent aider à accélérer l’approbation des estimations de réparation par les assureurs.Une fois tous les problèmes résolus, un rapport de réparation comparatif total est généré directement comme preuve de réparation.
Spécialiste à distance
Remote expert est une plateforme de services automobiles à distance qui intègre des experts en ligne et des clients.Il peut fournir des conseils de dépannage à distance et résoudre les problèmes difficiles.
Clé immo
Immo service peut désactiver les clés de voiture perdues et programmer des clés de remplacement pour les voitures asiatiques à faible indice antivol.Immo ne peut pas prendre en charge les voitures de haute qualité antivol telles que Audi, Mercedes – Benz, BWM, etc.

Système d’exploitation: android 7.0

Processeur: Samsung exynos8895v octa – Core (2,3 GHz Quad – Core Mongoose + 1,7 GHz Quad – Core A53)

Mémoire: 4 go de Ram et 256 go de mémoire embarquée

Écran: 12,7 pouces TFT – LCD, résolution 2732 x 2048, écran tactile capacitif

Connectivité: wifix2 (802.11 A / B / G / N / AC 2X2 MIMO), bt v.2.1 + EDR, GPS, USB 2.0 (deux hôtes USB de type a, un mini – appareil USB), HDMI 2.0, carte SD (256 go pris en charge)

Appareil photo: arrière: 16 Mégapixels, autofocus avec lampe de poche à l’avant: 5 mégapixels

Alimentation et batterie: 18 000 Mah 3,8 V Li – polymère rechargeable entre 0°C et 45°C via une alimentation 12 V AC / DC

Température de fonctionnement: 0 à 50 °C (32 à 122 °F)

Température de stockage: – 20 à 60 ° C (- 4 à 140 ° f)
