MB can Filter 18 dans Mercedes – Benz / BMW filtre universel

MB can Filter 18 dans Mercedes – Benz / BMW filtre universel

Derniers filtres can universels pour Mercedes – Benz / BMW

Liste des véhicules applicables:

1. Benz 18 modèles de châssis:S (222), S (221), C (205), c no (204), V (W447), E (w212), e no (w207), a no (w176), G no (w463), ml (w166), SL (r231), GL (x166), B (w246), CLS (w218), SLK (R172), SLS (w197), cla (w117), GLK (x204)
BMW:Cas4 / FEM fxx

2. Modèle de voiture de BMW:

BMW Série 1 f2x, série 3 f3x, BMW X5, etc., réglage du kilométrage FEM;
BMW Série 5 F10, Série 7 F01 / 02, etc., châssis cas4 fxx.(F01, f02, f07, F18, F10, F20, f25, X3, etc., pour la série 9s12 Xep 5m48h / 1n35h).

Le filtre convient à une grande variété de modèles de voitures, il est de petite taille, facile à utiliser et offre des performances stables et fiables.

Attention!!
Nouveau style:222 / 205 / 217
Ancien style:166 / 212 / 463
S’il vous plaît vérifier le modèle correctement avant d’ajuster.
Ancien w166 court – circuit au sol
Nouveau Court – circuit terre w222

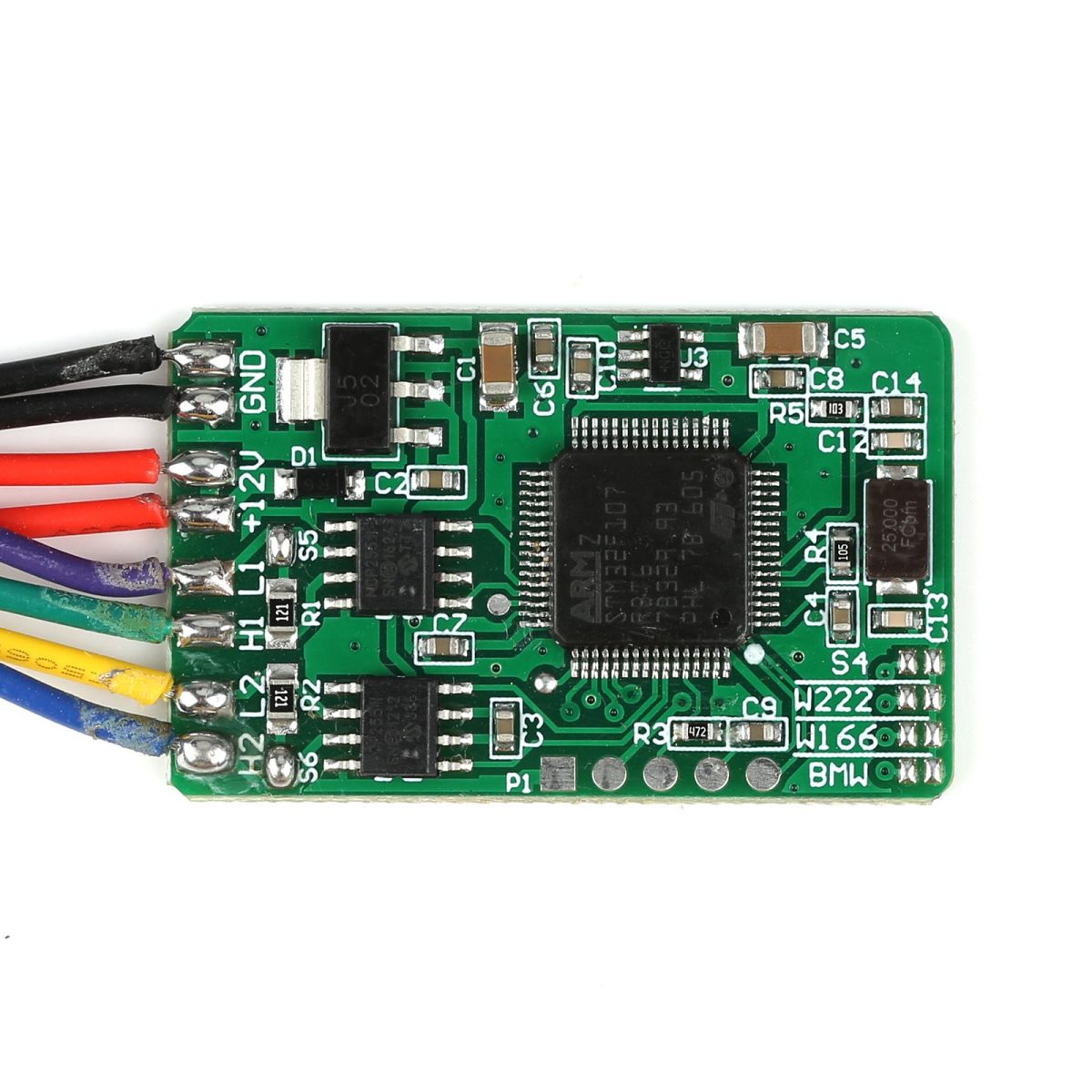

Fil noir connecté à la fiche 1

Filtre universel YH Benz / BWM – – – schéma BWM

Voici le schéma de câblage:

Noir ——— rouge terre ——– + 12V blanc ——— + 5V
Violet ———————————————————————————— L1 (Can
Jaune ——– L2 (Can – L2) Bleu ———- H2 (Can – H1)
Attention!Connectez les 2 points BMW ensemble (court – circuit) avant de vous connecter à la voiture!

1. Ci – dessous est une représentation schématique de l’instrument BMW Série 1 F20:

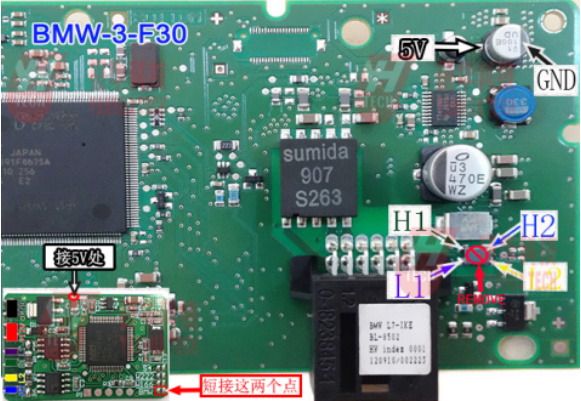

2. Voici les jauges BMW Série 3 F30:

3. Voici les jauges de la série BMW 3 GT F30:

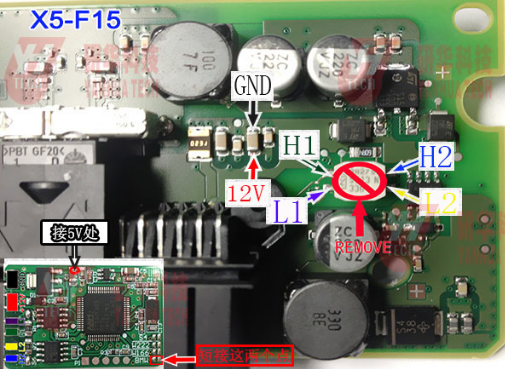

4. Le schéma de l’instrument BMW X5 F15 est le suivant:

5. Ci – dessous est une représentation schématique de la norme américaine BMW X5 F15 instrument:

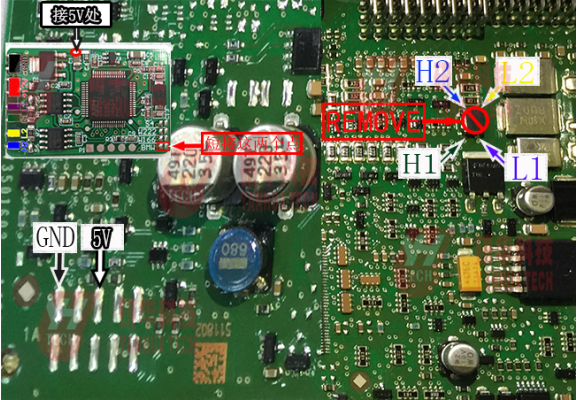

6. Le schéma de BMW FEM est le suivant:

7. Ci – dessous est le schéma de BMW cas4 (1l15y / 5m48h / 1n35h)

8. Le schéma de l’instrument bmw x3 f25 est le suivant:

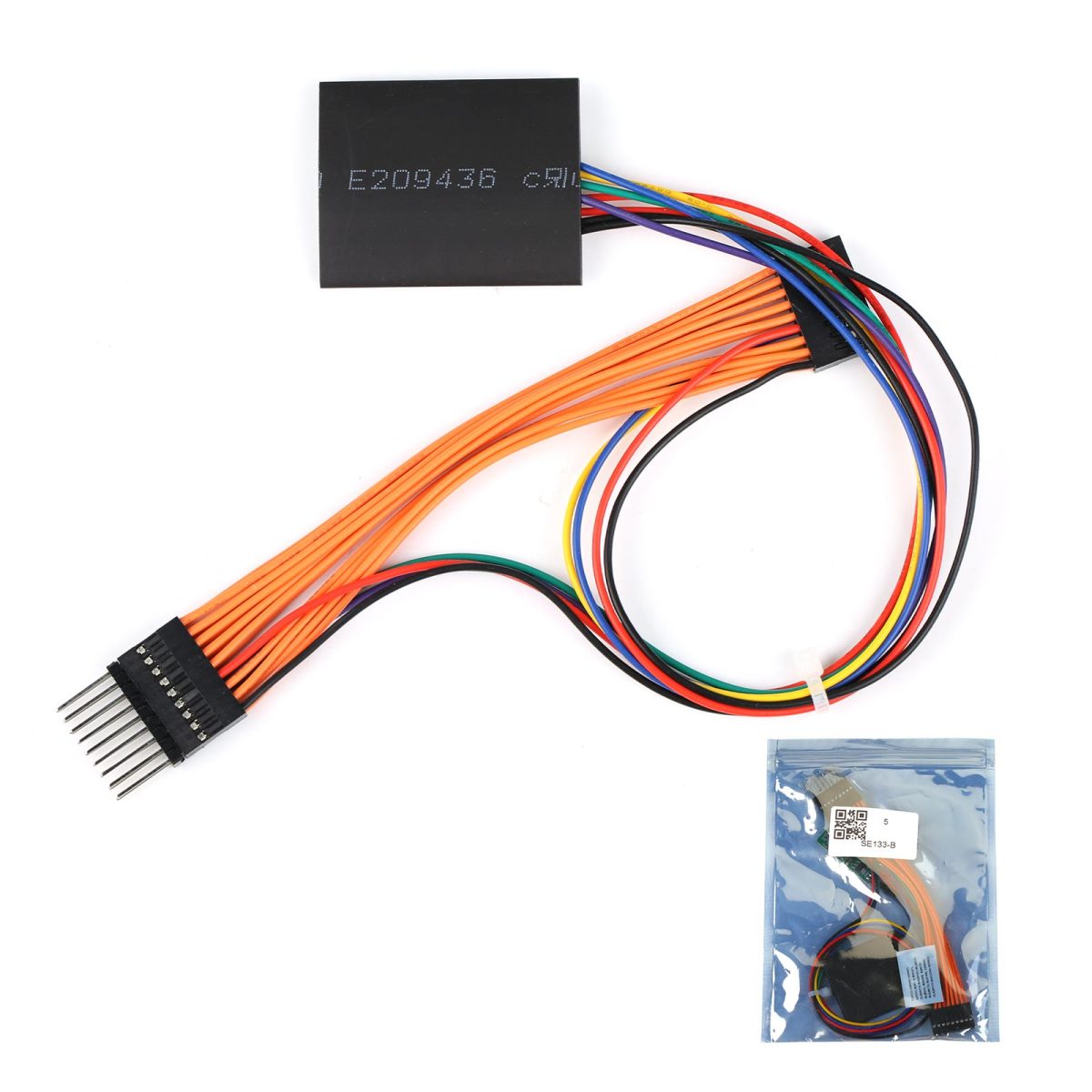

L’emballage comprend:

1 filtre can 18 en 1 MB pour Mercedes – Benz / BMW filtre universel
