Adattatore universale di conversione eccellente OBDI-OBDII di configurazione di GODIAG GT108 B per camion, trattori, veicoli minerari, generatori, barche
L’adattatore di conversione universale Super OBDI-OBDII di GODIAG GT108 può convertire l’interfaccia diagnostica OBDI di camion, trattori, veicoli minerari, generatori, barche, unità di controllo individuali ECU, ecc. in interfacce diagnostiche standard OBDII attraverso l’interfaccia di cablaggio fai da te,Comodo per il personale di manutenzione del camion per collegarsi all’apparecchiatura di programmazione diagnostica OBDII per la lettura dei flussi di dati, la diagnosi dei codici di guasto, la programmazione, l’attivazione e la codifica…
Una configurazione è per auto, SUV, pickup truck, moto.
La configurazione B è per camion, veicoli minerari, generatori, barche.
La configurazione C include sia la configurazione A che B.

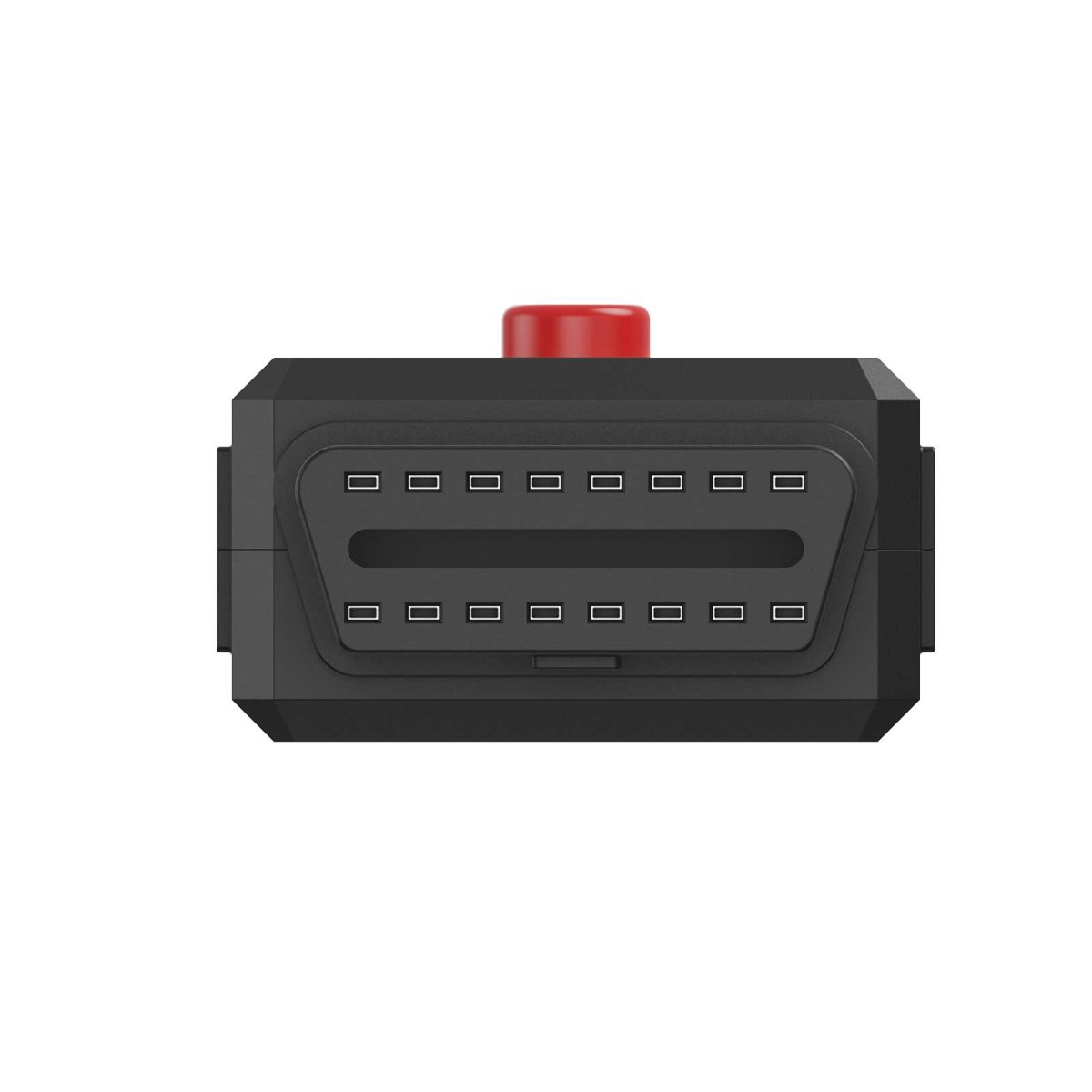

Caratteristiche del prodotto:
1. Cablaggio DIY, può essere convertito in OBDII secondo l’interfaccia diagnostica del camion.[Poiché le definizioni di interfacce diagnostiche in diverse regioni sono incoerenti, i cavi di conversione popolari e adattatori sul mercato non possono utilizzare definizioni diverse di interfacce diagnostiche. GODIAG GT108 Super OBDI-OBDII può essere utilizzato dagli ingegneri di manutenzione per connettersi in base alle proprie esigenze]
2. Il dispositivo ha protezione di connessione inversa.(Se l’alimentazione elettrica è collegata male, il dispositivo non brucerà e non causerà danni al dispositivo di programmazione diagnostica OBDII.)
3.GND4 indipendente, GND5.(È più adatto per giudicare il problema di scarsa messa a terra di alcune unità di controllo.)
4. Interruttore IGN analogico.(Premere l’interruttore IGN, la porta corrispondente esce ING VCC)

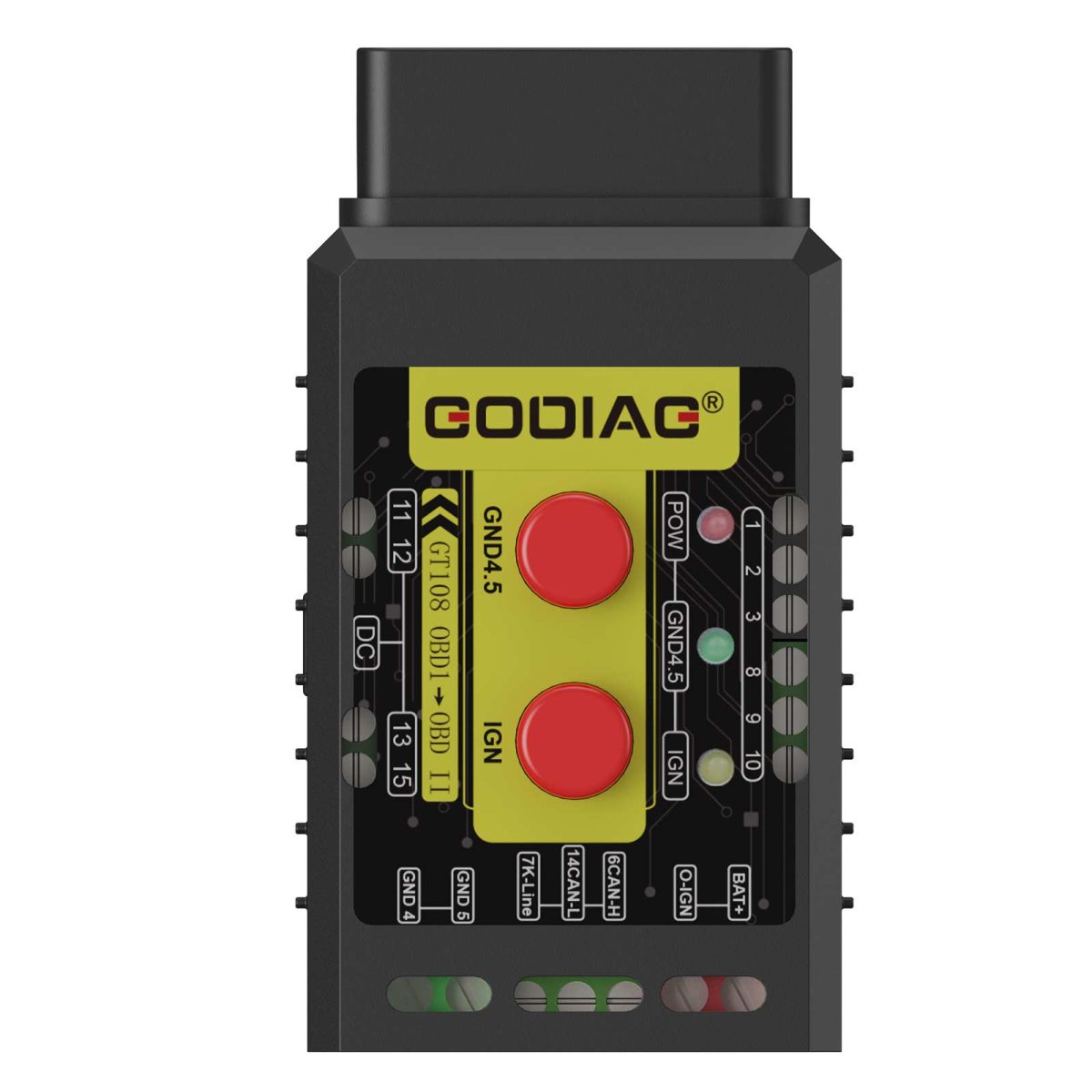

5. Indicatore di alimentazione, GND4, indicatore di commutazione GND5, indicatore di commutazione IGN.

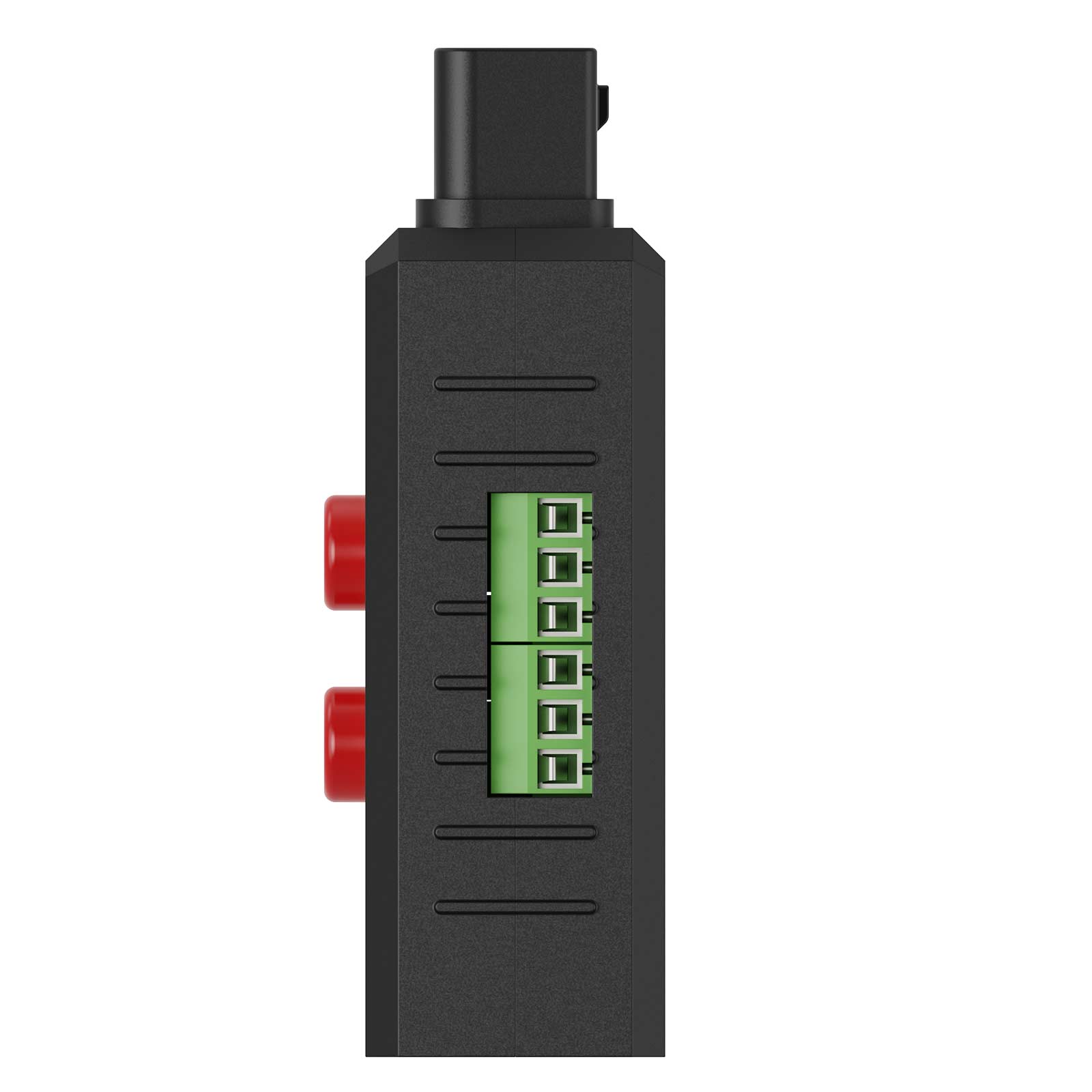

6.DIY il modo per bloccare il cavo.Dotato di diversi cavi di interfaccia diagnostica, cavi ECU e cacciaviti di bloccaggio.
7.Truck Diagnostic Interface Connection Jumper Kit (Le configurazioni differenti dei kit jumper sono diverse, si prega di acquistare in base alle esigenze di manutenzione.)
Come usare GT108?
Passi:
1. Trovare la definizione dell’interfaccia diagnostica (trovare il manuale di manutenzione del proprio veicolo, o cercare online), o vedere il diagramma di definizione dell’interfaccia diagnostica corrispondente del manuale GT108.
2. secondo la definizione dell’interfaccia, scoprire la linea di connessione necessaria dal vostro camion e collegare all’adattatore GT108 secondo la definizione.(Utilizzare un cacciavite per bloccare il terminale.)
3. collegare il cavo diagnostico collegato all’interfaccia diagnostica OBD1 del veicolo secondo la definizione.(Collegare GND 4 o GND5 prima, quindi collegare BAT +. Se il cavo di alimentazione è collegato correttamente, la spia POW dell’host GT108 si accende. Se l’interfaccia diagnostica del veicolo non ha alimentazione, collegare la batteria del camion al connettore di alimentazione DC di GT108 con il cavo della batteria. Se il veicolo ha bisogno del segnale di accensione, collegare l’O-ILinea GN e premi l’interruttore IGN, la luce di IGN corrispondente si accenderà e la linea O-IGN emetterà il segnale di potenza di accensione.)
4. Collegare la linea di comunicazione CAN o K-line all’interfaccia diagnostica.(Nota: se è il software diagnostico del camion aggiunto dall’attrezzatura diagnostica del camion, è necessario acquistare un adattatore GT106 24V a 12V.)
5. Collegare il dispositivo diagnostico per iniziare a diagnosticare il veicolo.
Nota: Se non riesci a trovare la definizione per la tua interfaccia diagnostica del veicolo, puoi prima scoprire l’alimentazione dell’interfaccia diagnostica.Utilizzare prima la clip nera della batteria sul cavo di collegamento della batteria per collegare il polo negativo della batteria, quindi utilizzare la linea BAT+ per connettersi all’interfaccia diagnostica per trovare l’alimentazione.È inoltre possibile utilizzare un multimetro per trovare l’alimentatore dell’interfaccia diagnostica.La definizione dell’interfaccia diagnostica può essere giudicata anche dal dispositivo GT101 Pirt Electric Circuit Tester.
Metodo di connessione camion
Metodo di connessione camion
Collegamento camion con GT106

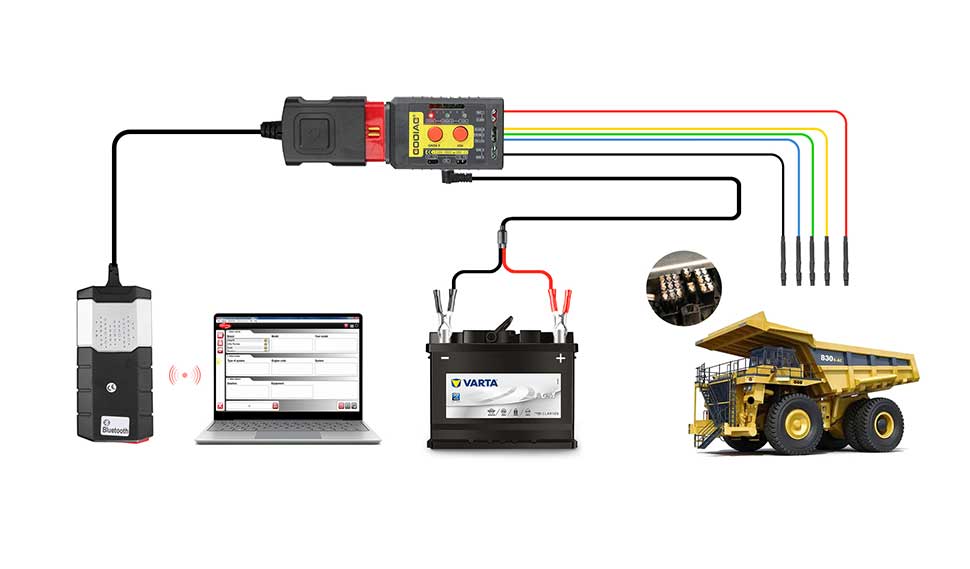

Il metodo di collegamento di veicoli minerari, trattori, barche e generatori
Metodo di connessione ECU

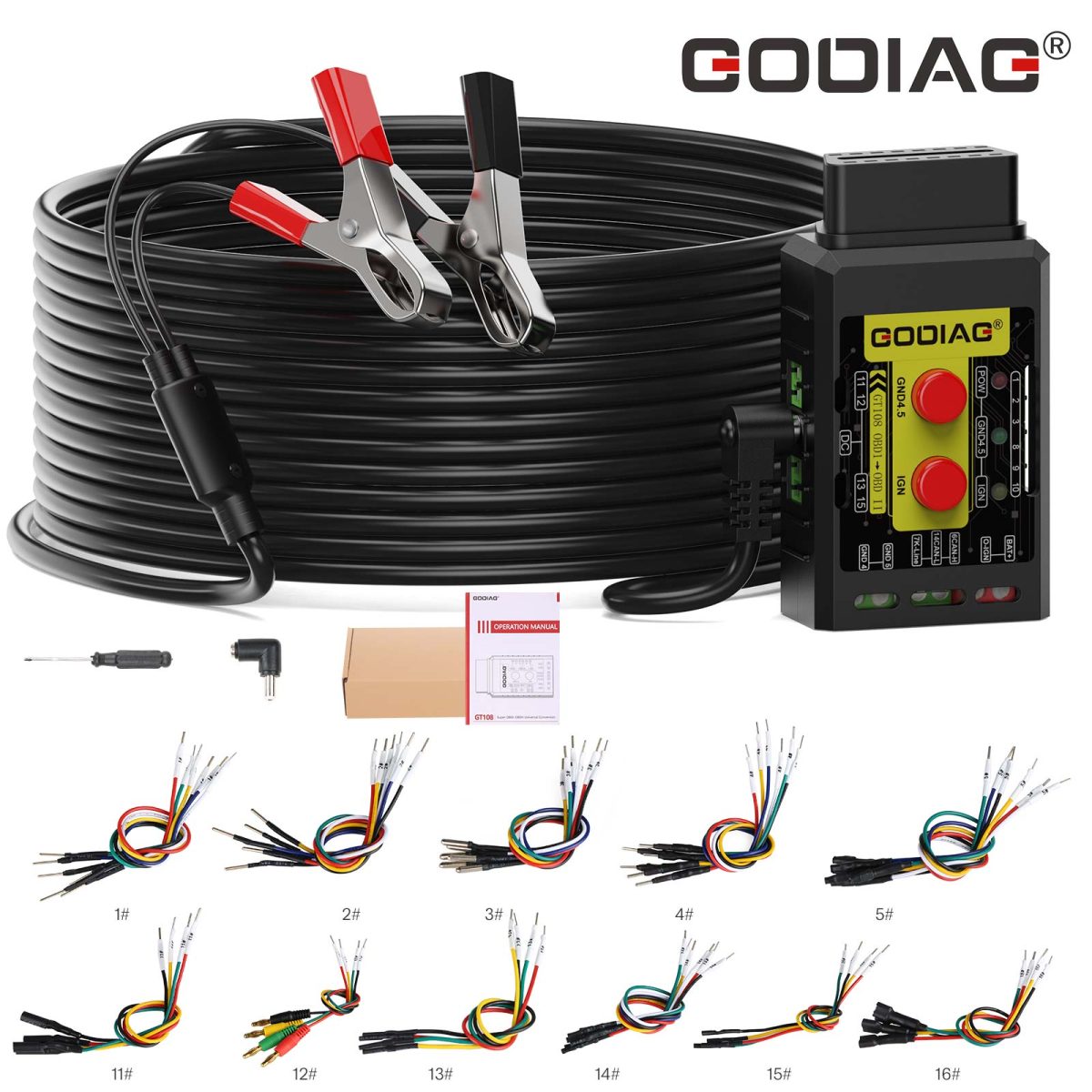

La confezione comprende:
1 pz x GODIAG GT108 Super OBDI-OBDII Adattatore Universale di Conversione
1 pz x Camion Diagnostic Interface Connection Jumper Kit
1 pz x cavo di alimentazione con clip della batteria
1pc x cacciavite
1 pz x manuale
