Cavo del saltatore OBD2 del protocollo completo GODIAG per MPPS/Kess V2/Vident/Fgtech/Byshut DisProg Bench Work

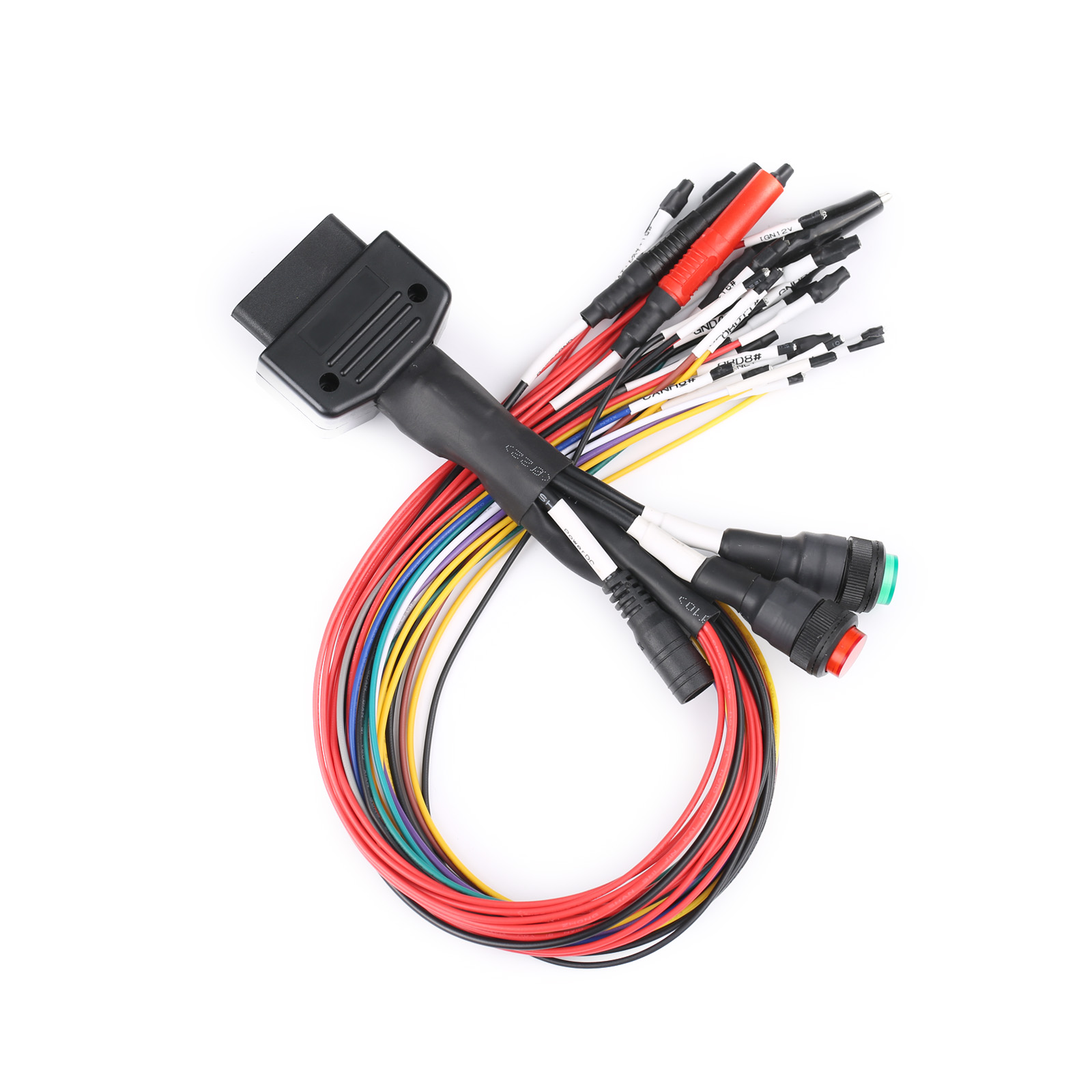

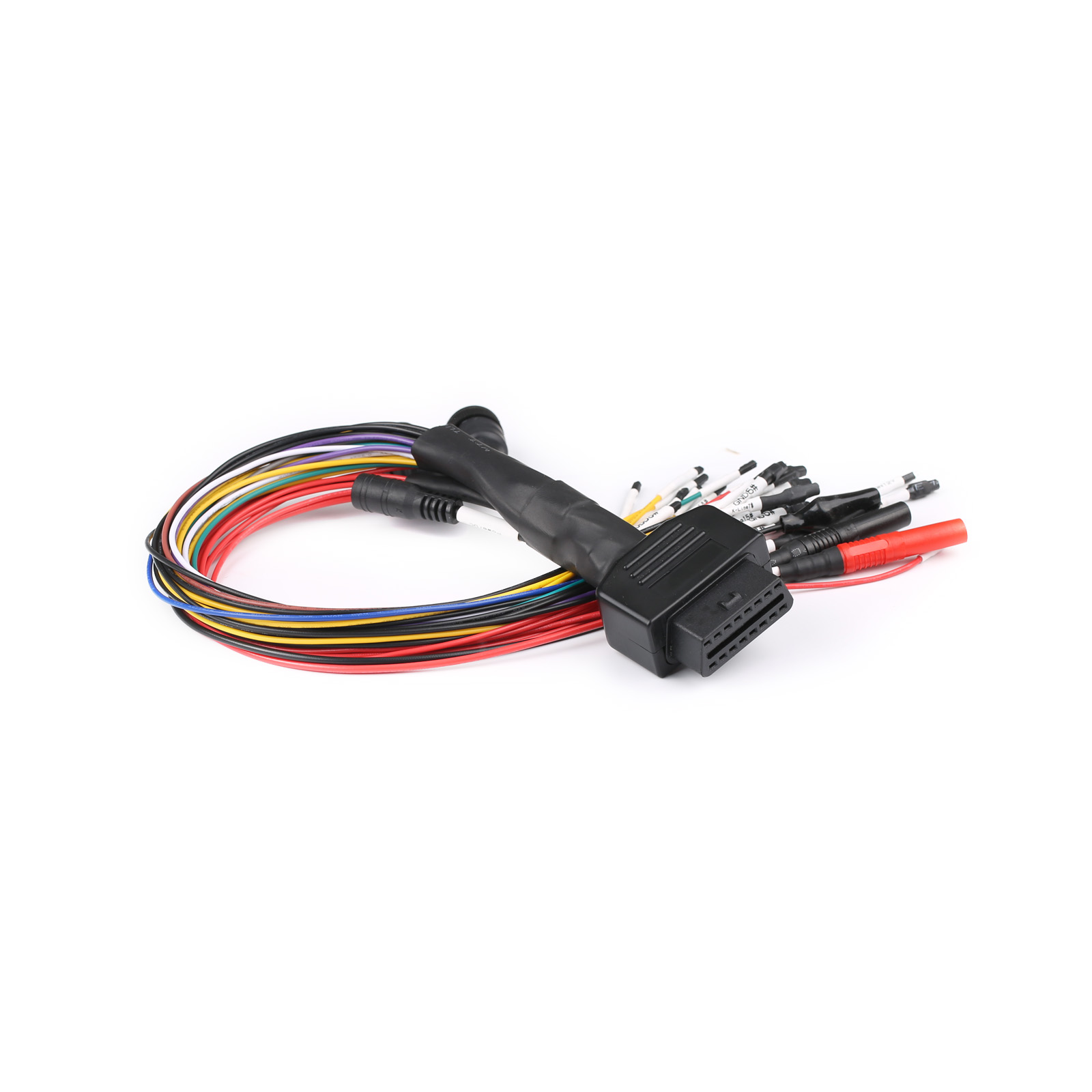

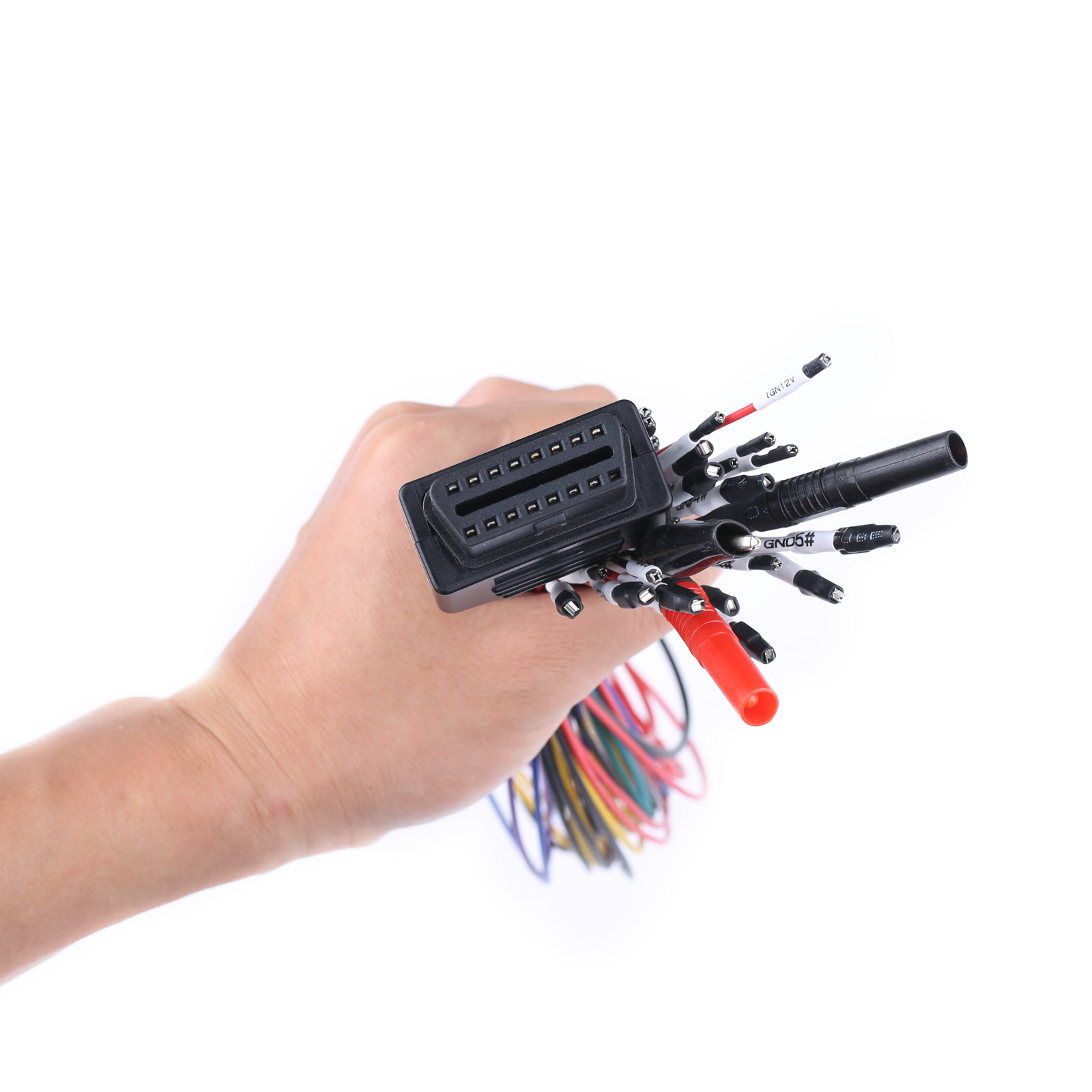

GODIAG Full Protocol OBD2 Jumper utilizzato per collegare l’ECU per la programmazione ECU via MPPS, FGTECH, KESSV2, BYSHUT, DISPROG

GODIAG Full Protocol OBD2 Jumper Funzioni:

1. Supporta l’alimentazione DC
2. Supporto protezione di sicurezza banana testa super programmazione dedicata alimentazione elettrica porta di connessione.
3. GND4 indipendente, GND5 [soddisfare le esigenze di programmazione speciale dell’ECU].
4. con clip GND4 di avvio, compatibile con attrezzature di programmazione come MPPS, FGTECH, KESSV2.

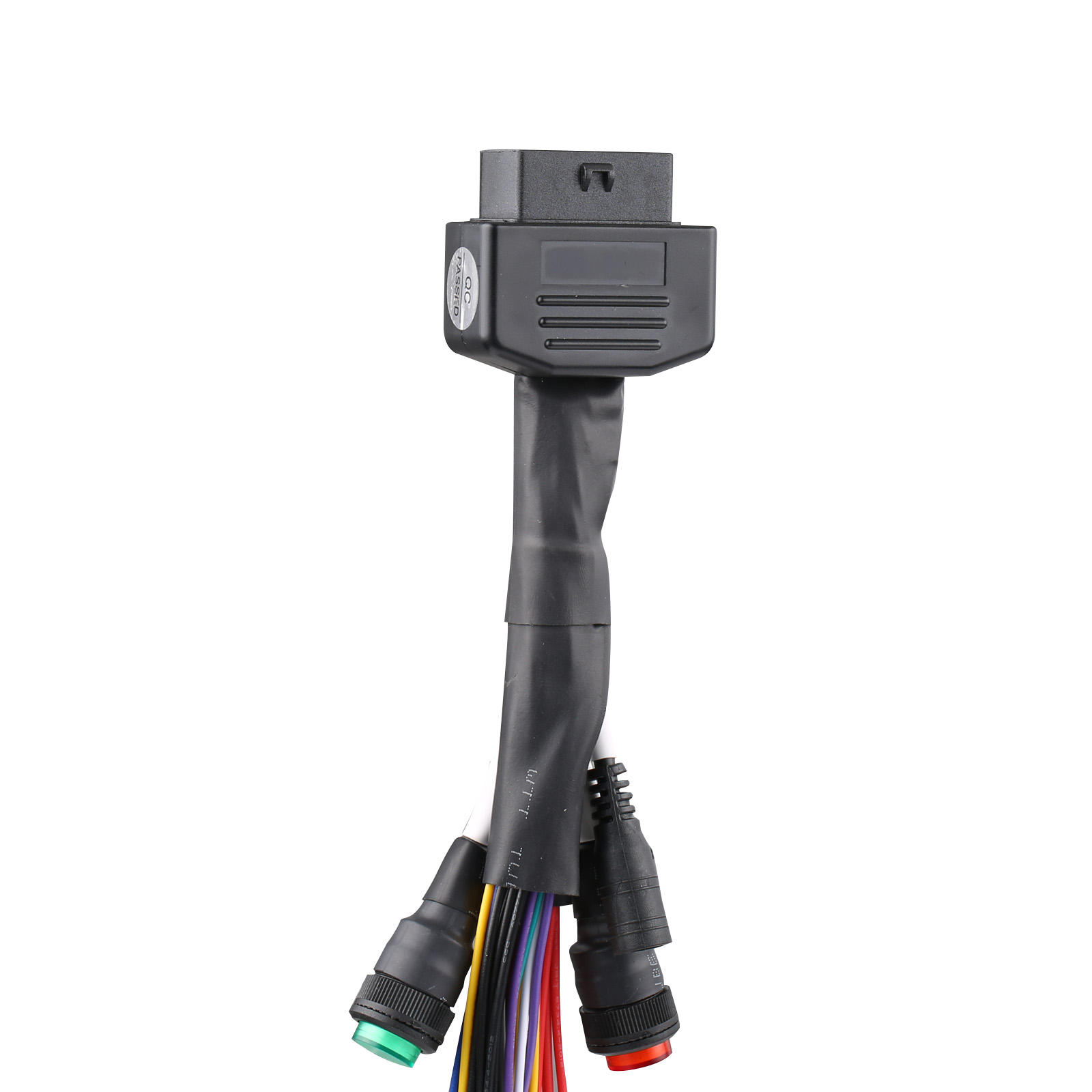

5. Con GND4 GND5 interruttore di cortocircuito [alcune ECU devono essere commutate al modo di cortocircuito durante la programmazione].

Nota: L’interruttore di GND4-5 viene normalmente premuto per renderlo leggero.Quando alcune ECU devono essere collegate indipendentemente a GND4 e GND5, rilasciare l’interruttore.

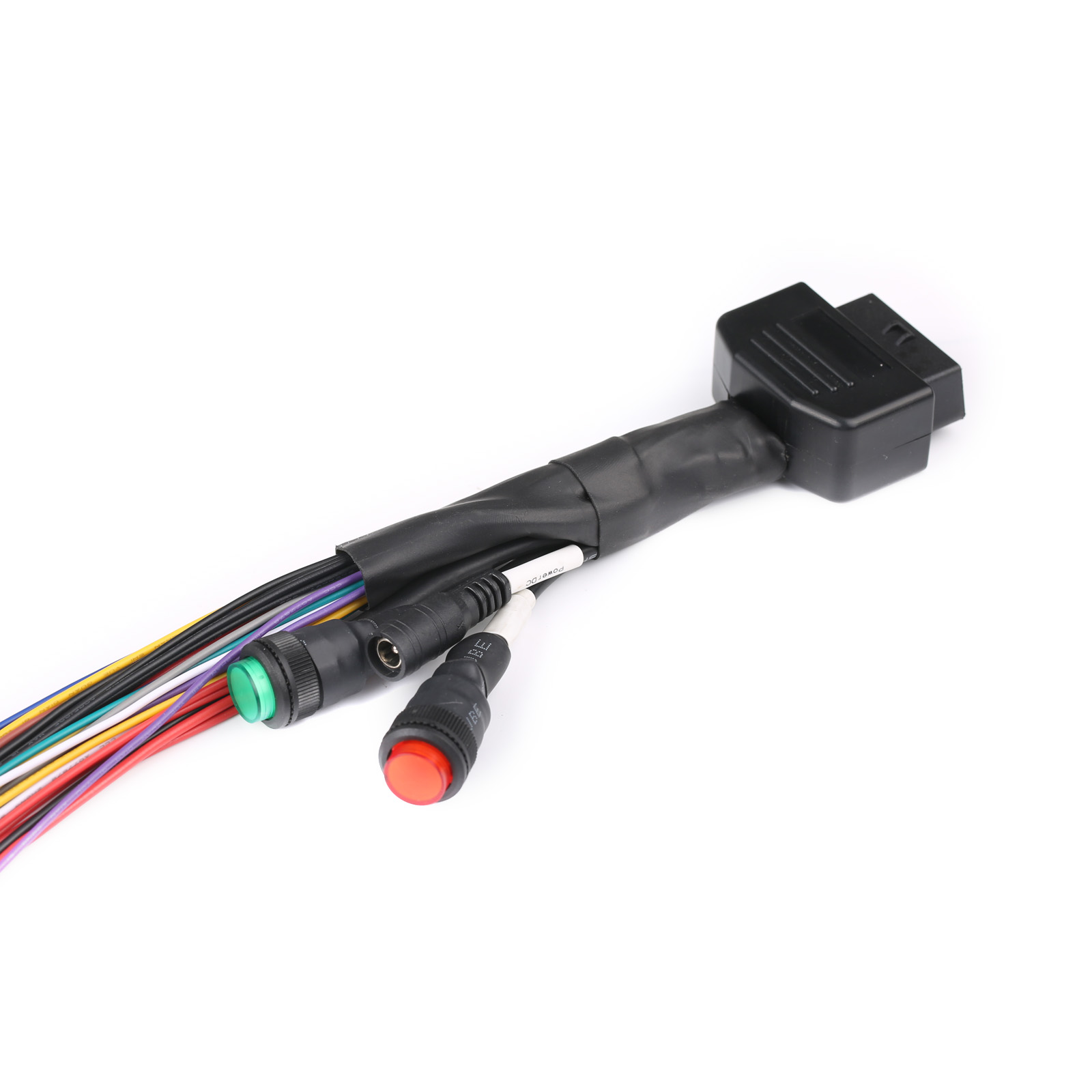

6. Con interruttore analogico di accensione [dotato di 1 grande e 2 piccoli cavi di accensione dedicati].

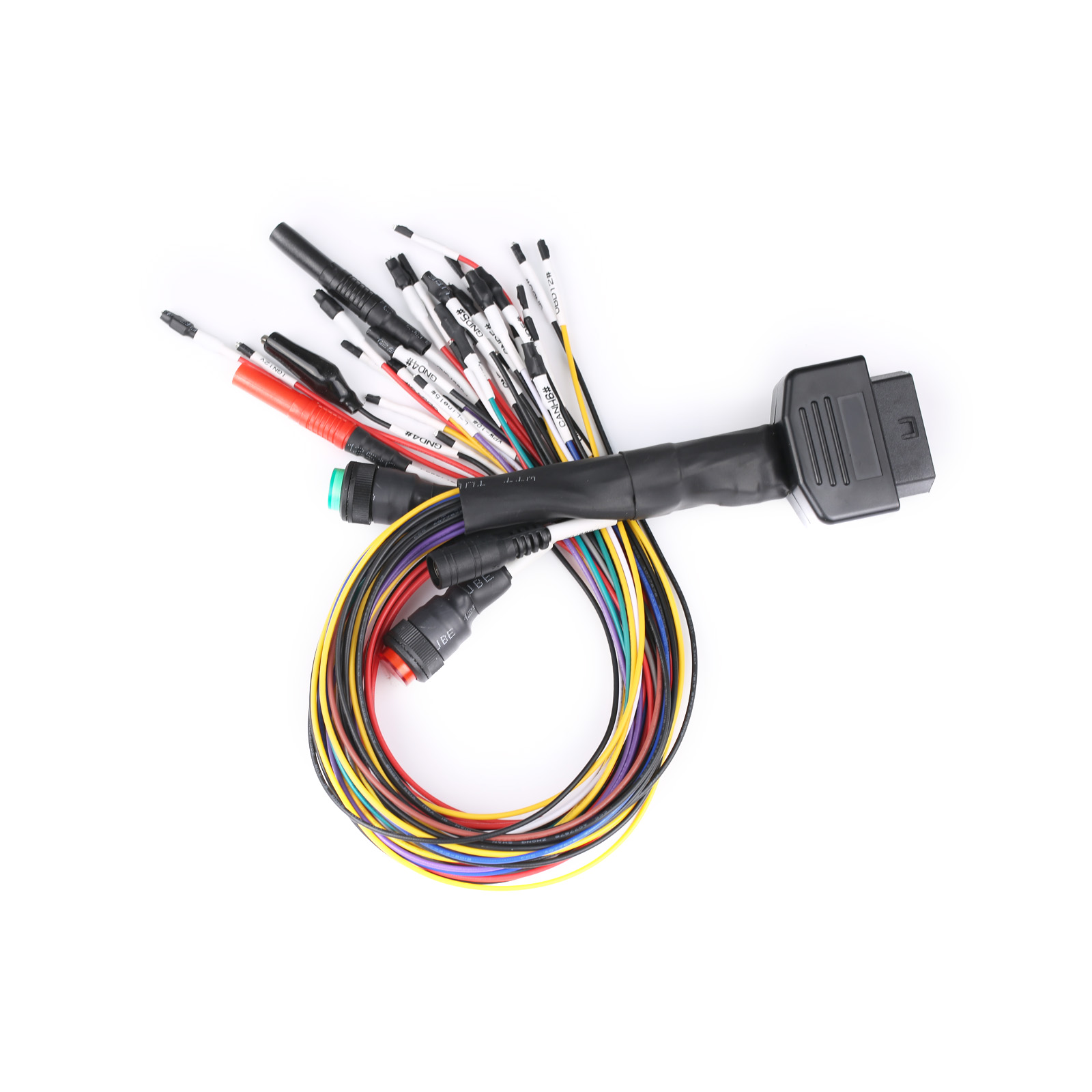

7. Supporto standard obd2 collegamento completo del protocollo [doppia linea K, doppia linea CAN], 3 grandi e 2 piccole spine di alimentazione, 4 grandi GND, 4 piccoli GND.

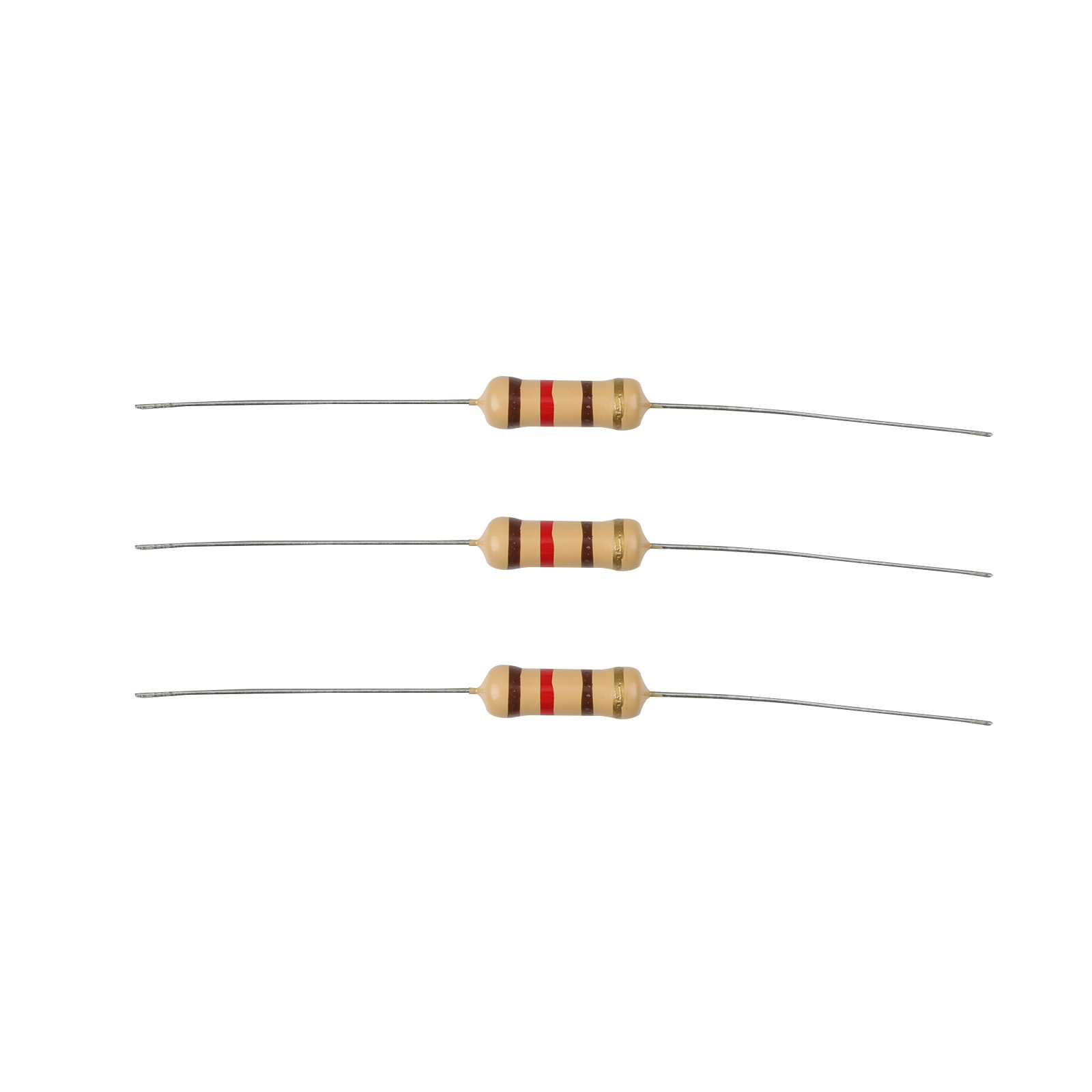

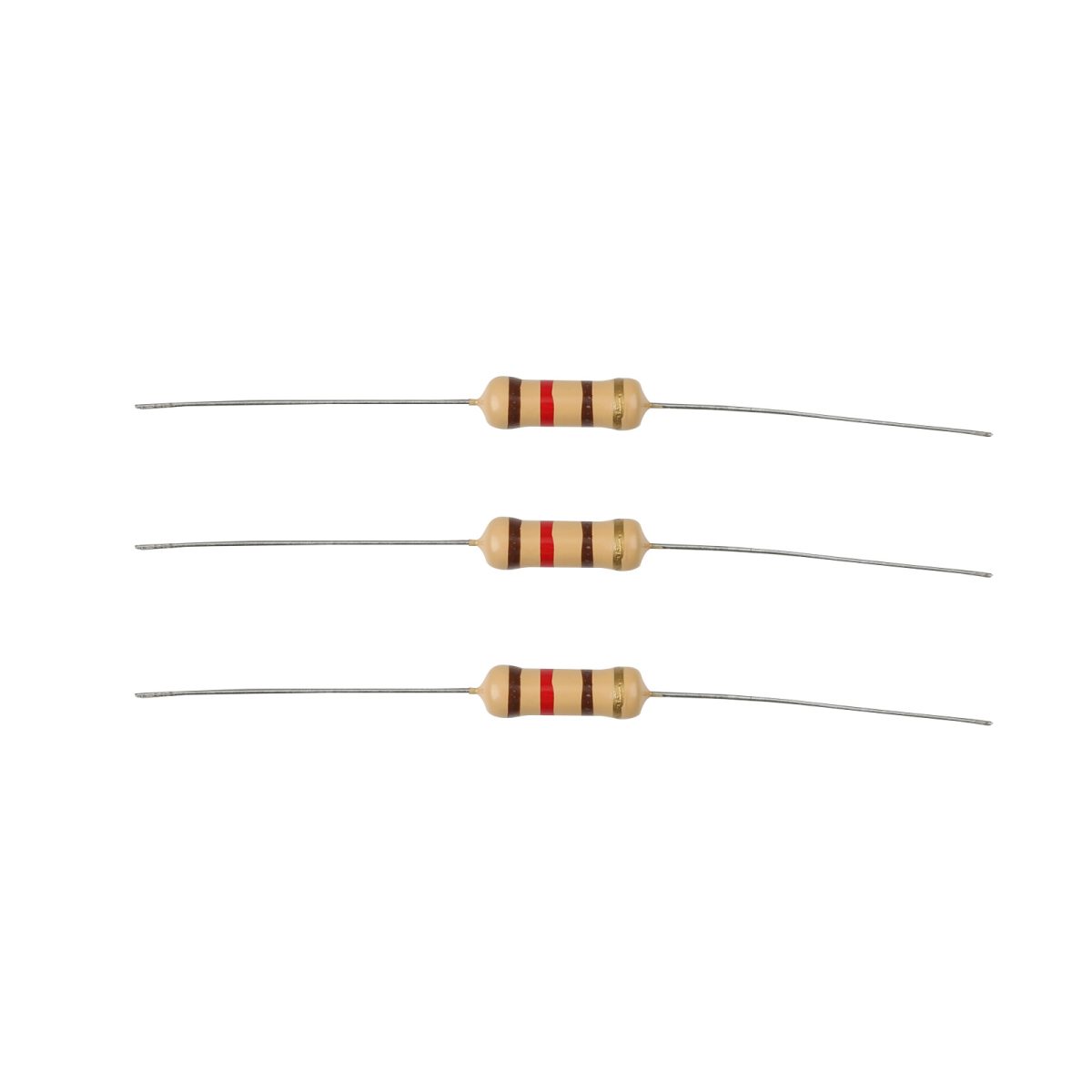

8. Dotato di resistenza di comunicazione del protocollo CAN.

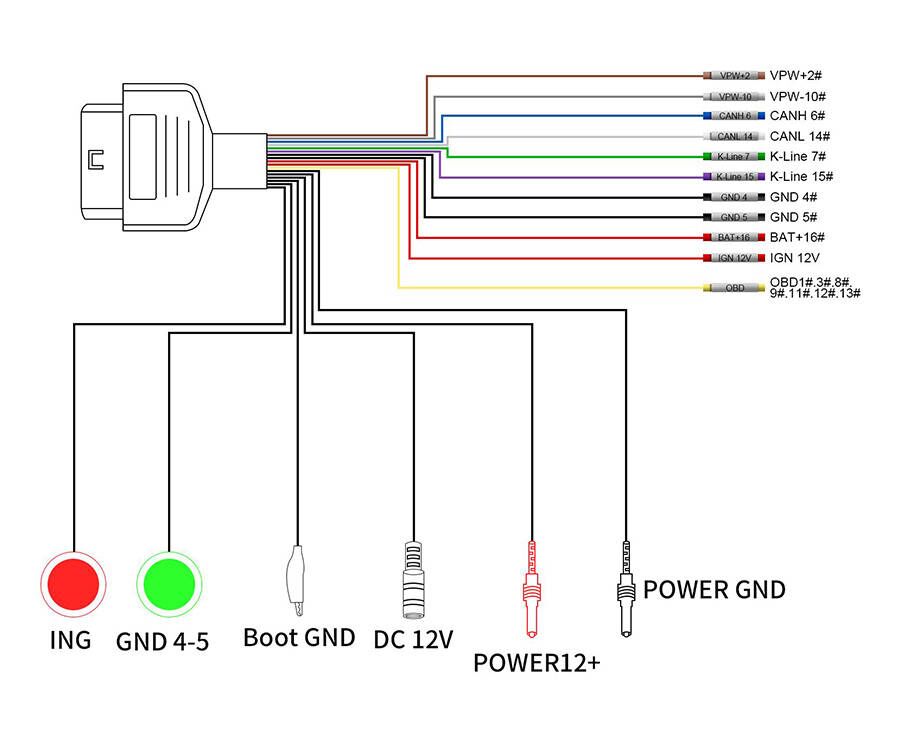

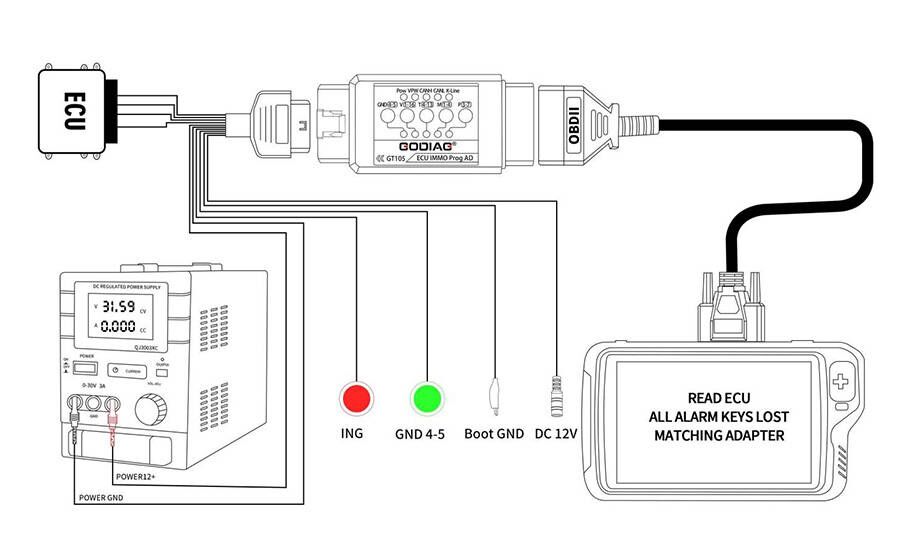

Diagramma di connessione del connettore di alimentazione di programmazione dedicato.

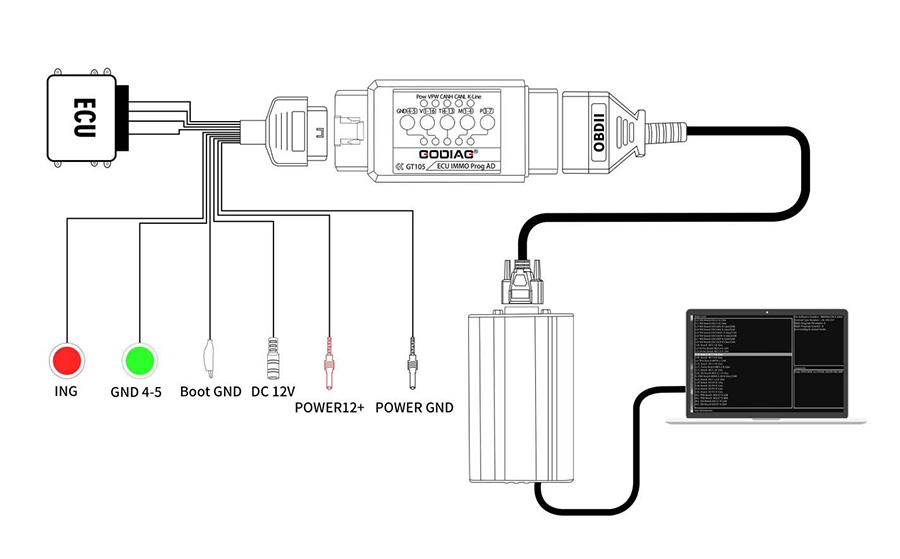

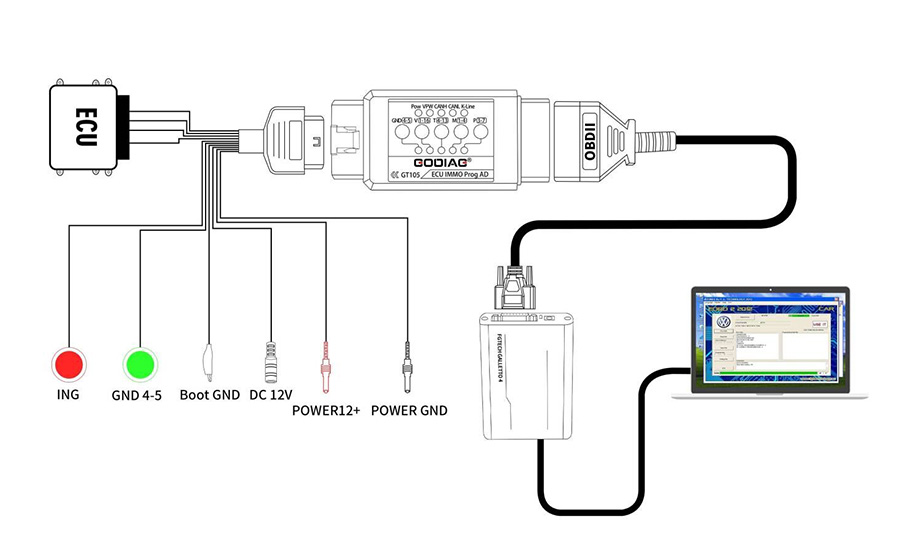

Diagramma di connessione di programmazione FGTECH

Schema di connessione MPPS ECU

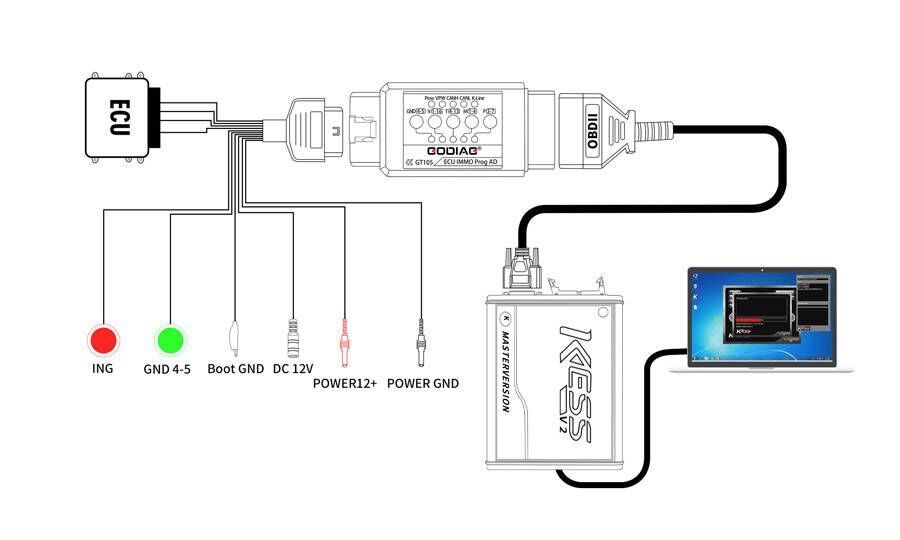

Schema di collegamento ECU KESS V2

Cos’è l’interruttore analogico di accensione?

Dopo che l’interruttore di accensione ING è premuto, la linea contrassegnata con ING12V avrà 12v, che è l’interruttore di accensione analogico.Perché quando alcuni dispositivi leggono alcune ECU, il dispositivo chiederà di accendere o spegnere l’interruttore di accensione.

Contenuto del set di cavi:

7 pin Knorr, cavo adattatore per rimorchio Wabco X 1
Cavo adattatore MAN a 12 pin X 1
Cavo adattatore MAN a 37 pin X 1
Cavo adattatore IVECO-30P X 1
SCANIA -16P Adattatore Cavo X 1
Cavo adattatore BENZ-14P X 1
Cavo adattatore Renault-12P X 1
Cavo adattatore VOLVO-8P X 1

La confezione comprende:

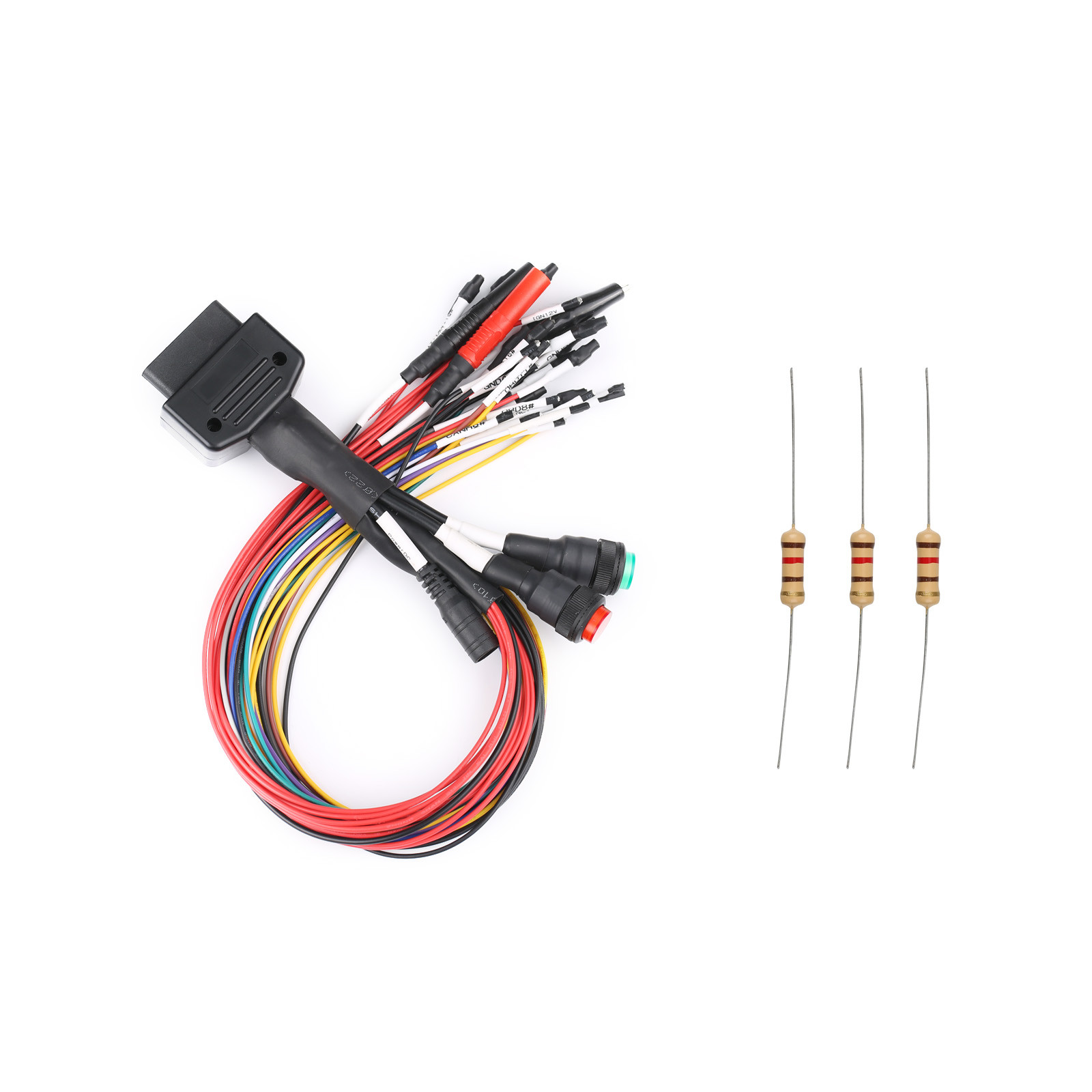

1 set x GODIAG Full protocol OBD2 jumper
