LANCIO X431 EV Kit di aggiornamento diagnostico + scheda di attivazione compatibile con X-431 PRO3 V + 5.0/ PRO3S/ PRO3 ACE/ PRO3 APEX/ PRO5/ PAD V/ PAD VII ecc

1. L’utente ha già acquistato la nuova configurazione diagnostica del pacchetto batteria di energia del X-431 PAD V/X-431 PAD VII dal venditore e ha ricevuto la scheda di attivazione del nuovo pacchetto di espansione di rilevamento di energia e cavi di adattatore diagnostico.
2.Scegliere uno dei seguenti metodi per attivarlo sullo scanner diagnostico.

Metodo 1 – Via Job Menu

1).Aggiornare l’app diagnostica principale dello scanner diagnostico a V7.03.025 (X-431 PAD V) / V7.00.021 (X-431 PAD VII) o superiore e un nuovo modulo “New Energy Diagnose” apparirà nel menu Job.Fare riferimento alla figura 1.

2).Toccare Nuova diagnosi energetica per accedere alla schermata seguente.Fare riferimento alla figura 2.

*Nota: la diagnosi del veicolo nella figura 2 copre tutti i nuovi software diagnostici del veicolo energetico inclusi nella configurazione originale del prodotto.Cfr. figura 3.

3).Toccare Battery Pack Detection, il sistema identificherà se l’account utente corrente ha attivato la configurazione diagnostica della batteria o meno.

R. Se non attivato, navigherà direttamente al modulo Mall.Cfr. figura 4.Toccare Abbonamento Rinnovo Carta Paga e immettere la password a 24 cifre per attivarla. Una volta attivata correttamente, andare su Aggiornamento software per scaricare e installare il software diagnostico del pacchetto batteria.

B. Se già attivato ma non scaricato il software diagnostico della batteria, andrà a Software Update per il download.Cfr. figura 5.

C. Se già attivato e scaricato il software diagnostico del pacco batteria, entrerà nella schermata di selezione del marchio del pacco batteria.Cfr. figura 6.

1).Aggiorna l’app diagnostica principale dello scanner diagnostico a V7.03.025 o superiore e tocca Mall nel menu Job.Cfr. figura 7.

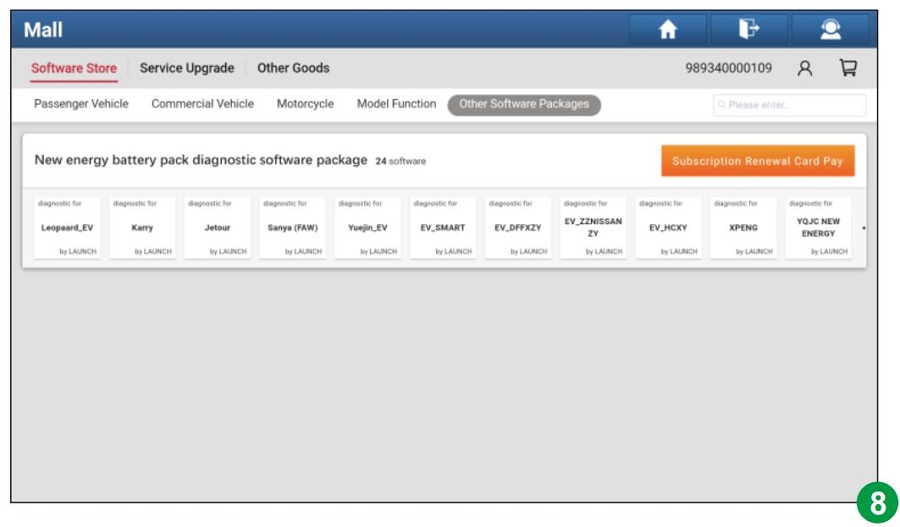

2).Toccare Altri pacchetti software, quindi toccare Nuovo pacchetto software diagnostico della batteria di energia per immettere la figura 8.

3).Tocca Paga carta di rinnovo dell’abbonamento per inserire la figura 9.

4).Tocca Paga carta di rinnovo dell’abbonamento, inserisci la password a 24 cifre e tocca Conferma per attivarla.

5).Dopo aver attivato correttamente, andare su Aggiornamento software per scaricare e installare il software diagnostico del pacchetto batteria.Cfr. figura 12.

6).Al termine del download, toccare Nuova diagnosi energetica e quindi Rilevazione batteria.Il sistema entrerà nella schermata di selezione del marchio della batteria.Cfr. figura 6.

*Nota: tutte le illustrazioni e le descrizioni contenute in questa istruzione operativa si basano sulle informazioni più recenti disponibili al momento della pubblicazione.A causa di continui miglioramenti, il prodotto effettivo può differire leggermente dal prodotto descritto qui.

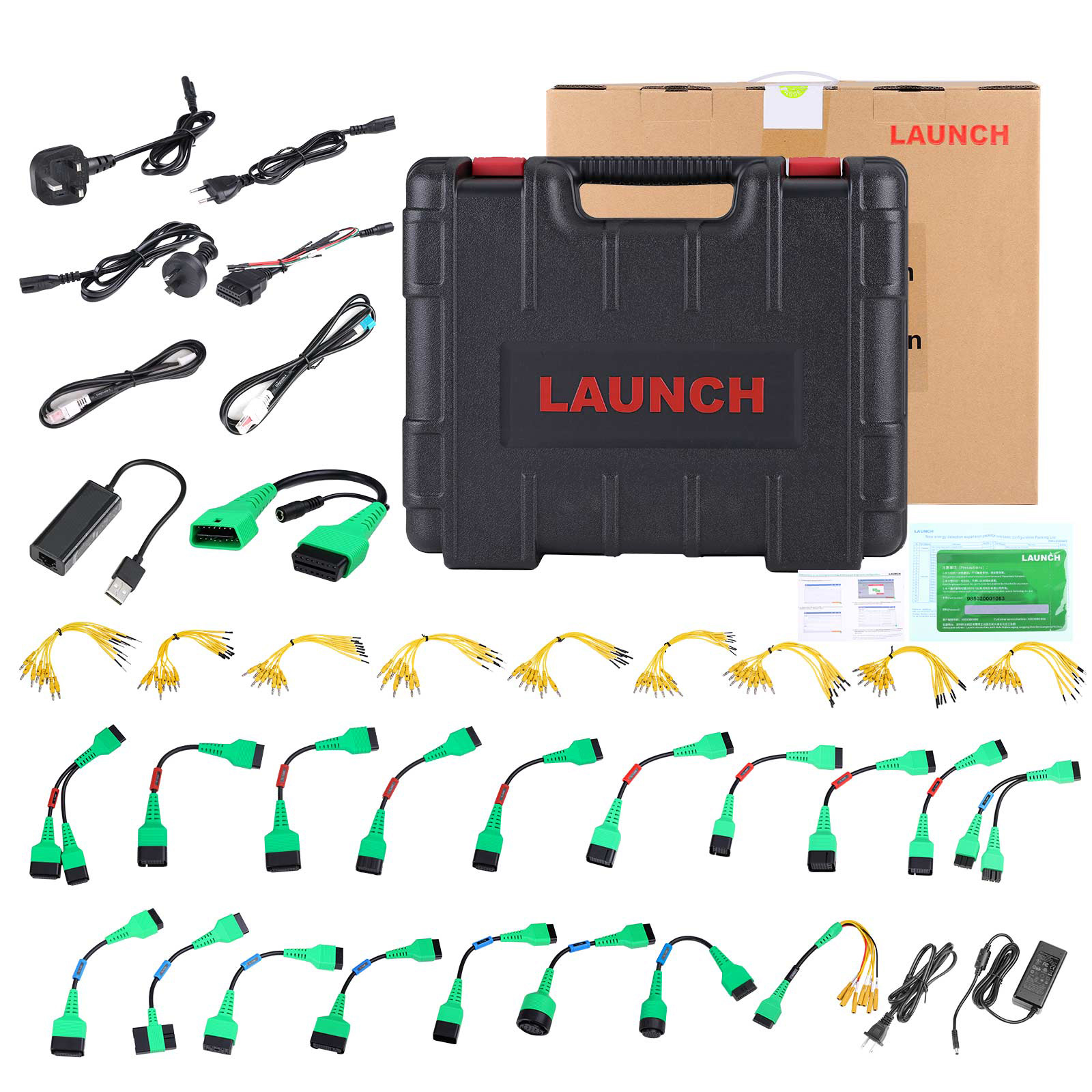

1 pz x connettore speciale per Tesla airbag riparazione, RoHS
1 pz x (PAD VII) 220V/1.3A, cavo CA britannico 8 suffisso, 1M, Pengshengye, RoHS
1 pz x OBD16 maschio a femmina nuovo cavo di estensione di energia, con cavo DC, RoHS
1 pz x X431 EV MAX connettore diagnostico 8PIN di rilevazione del pacco batteria, RoHS
1 pz x X-431 PAD IV cavo elettrico adattatore di controllo 1, RoHS
1 pz x X-431 PAD IV cavo elettrico adattatore di controllo 10, RoHS
1 pz x X-431 PAD IV cavo elettrico adattatore di controllo 11, RoHS
1 pz x X-431 PAD IV cavo elettrico adattatore di controllo 12, RoHS
1 pz x X-431 PAD IV cavo elettrico adattatore di controllo 2, RoHS
1 pz x X-431 PAD IV cavo elettrico adattatore di controllo 3, RoHS
1 pz x X-431 PAD IV cavo elettrico adattatore di controllo 6, RoHS
1 pz x X-431 PAD IV cavo elettrico adattatore di controllo 7, RoHS
1 pz xX-431 PAD IV cavo elettrico dell’adattatore di controllo 8, RoHS

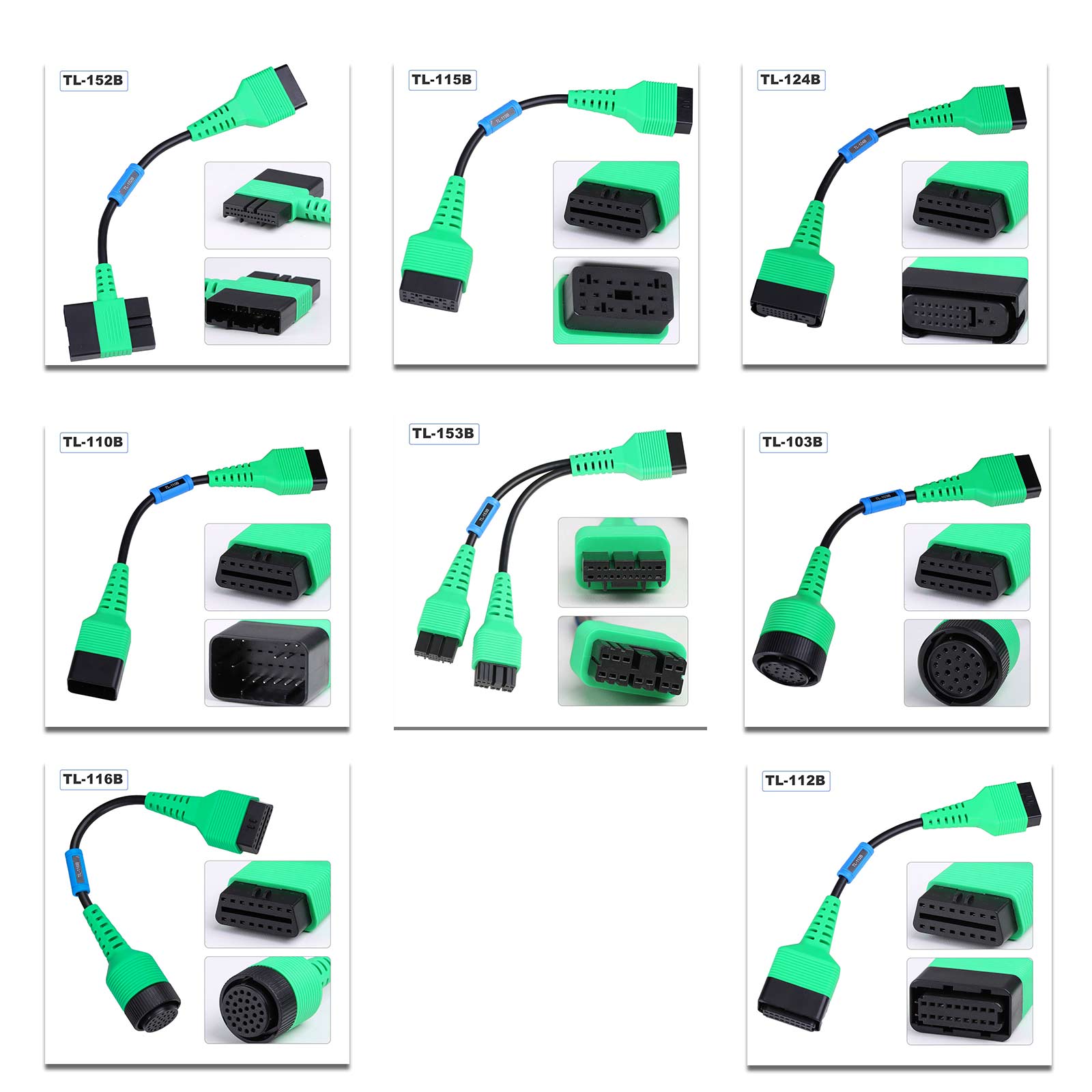

1 pz x linea di prova del pacco batteria 100 modelli, RoHS
1pc x linea di prova 101 del pacchetto della batteria, RoHS
1pc x linea di prova 102 del pacchetto batteria, RoHS
1pc x linea di prova 103 del pacchetto della batteria, RoHS
1pc x linea 104 della prova del pacco batteria, RoHS
1 pz x linea di prova 105 del pacchetto della batteria, RoHS
1pc x linea di prova 106 del pacchetto della batteria, RoHS
1pc x linea di prova 107 del pacchetto della batteria, RoHS
1pc x linea 108 della prova del pacco batteria, RoHS
Linea di prova 109 del pacchetto di 1pc xBattery, RoHS
1pc xBattery pack linea di prova 110 modelli, RoHS
Linea di prova 112 del pacchetto 1pc xBattery, RoHS
Linea di prova 113 del pacchetto 1pc xBattery, RoHS
Linea di prova 114 del pacchetto 1pc xBattery, RoHS
Linea di prova del pacchetto 1pc xBattery 115 modelli, RoHS
1 pz x linea di prova 116 del pacchetto della batteria, RoHS
1pc x linea di prova 119 del pacchetto della batteria, RoHS
1pc x1pc x linea di prova 124 tipi del pacchetto della batteria, RoHS
Linea di prova del pacchetto 1pc xBattery 126 modelli, RoHS
Linea di prova 1 pz x Batteria 127 modelli, RoHS
Linea di prova 1 pz x Batteria 130 modelli, RoHS
Linea di prova 1 pz x Batteria 152 modelli, RoHS
Linea di prova 1 pz x Batteria 153 modelli, RoHS
1pc x linea di prova diagnostica della porta di rete/piatto 5Pin/L=2 metri, RoHS
1pc x linea di prova diagnostica della porta di rete/round HSD4Pin/L=2 metri, RoHS
1 pz x scheda di rete Ethernet USB 2.0, circa 22,6 cm in lunghezza totale, RoHS
1 pz x (PAD VII), cavo standard australiano 8 suffisso AC, 1M, Pengshengye, RoHS
1 pz x (PAD VII) 220V/1.3A, cavo AC standard europeo 8 suffisso, 1M, Pengshengye, RoHS
1 pz x Adattatore di alimentazione, 12V4A, 48W desktop, connettore DC 8 suffisso 5.5, cavo CA standard USA, 2M, Pengshengye, RoHS
1 pz x nuovo pacchetto di estensione di rilevamento dell’energia Guida all’operazione di configurazione d’oltremare, RoHS
1 pz x Scheda di Attivazione
