燕華MB CANフィルタ18合1ベンツ/BMW汎用フィルタ
最新ベンツ/BMW汎用CANフィルター
適用車両リスト：
1.ベンツ18モデルのシャーシモデル：S（222）、S（221）、C（205）、C、204、V（W 447）、E（W 212）、E、W 207、A（W 176）、G（W 463）、ML（W 166）、SL（R 231）、GL（X 166）、B（W 246）、CLS（W 218）、SLK（R 172）、SLS（W 197）、CLA（W 117）、GLK（X 204）
BMW：CAS4/FEM Fxx
2.BMWモデル：
BMW 1シリーズF 2 X、3シリーズF 3 X、BMW X 5など、FEM距離調整（FEMを取り外す必要がなく、ダッシュボードに直接接続）、
BMW 5シリーズF 10、7シリーズF 01/02など、CAS 4 Fxxシャーシ。（F 01、F 02、F 07、F 18、F 10、F 20、F 25、X 3など、9 S 12 XEPシリーズ5 M 48 H/1 N 35 Hに適用）。
BMW 1シリーズF 2 X、3シリーズF 3 X、BMW X 5など、FEM距離調整（FEMを取り外す必要がなく、ダッシュボードに直接接続）、
BMW 5シリーズF 10、7シリーズF 01/02など、CAS 4 Fxxシャーシ。（F 01、F 02、F 07、F 18、F 10、F 20、F 25、X 3など、9 S 12 XEPシリーズ5 M 48 H/1 N 35 Hに適用）。
このフィルターは多種の車種に適用され、体積が小さく、操作が便利で、性能が安定して信頼できる。

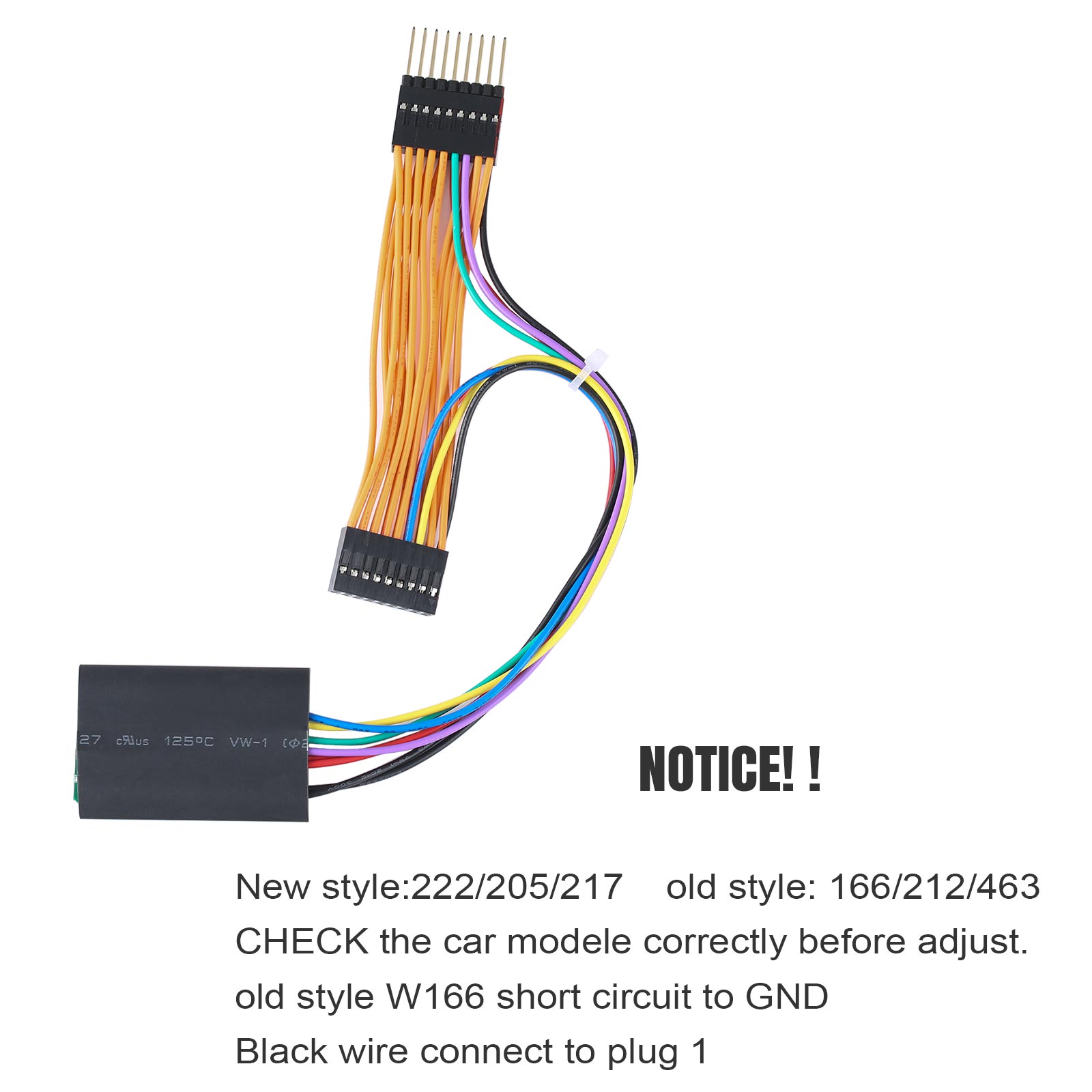

気をつけて！！
新しいスタイル:222/205/217
古いスタイル：166/212/463
調整前に車種を正しくチェックしてください。
レガシーW 166対地短絡
新型W 222対地短絡
黒い電線がプラグ1に接続されている
YHベンツ/BW汎用フィルタ—-BW M概略図
次は配線ですさしえ:

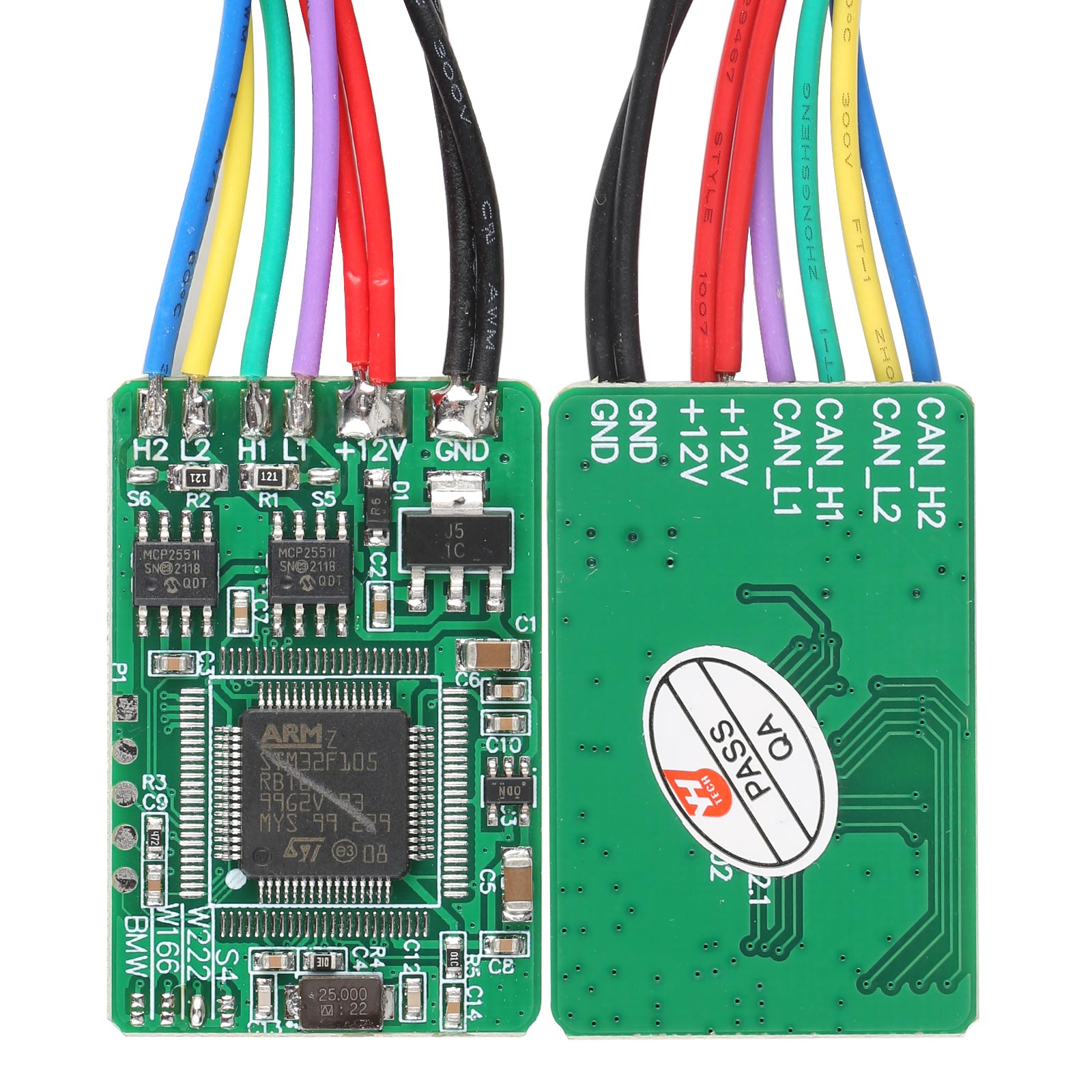

黒——地赤—————+12 V白————+5 V
紫—–L 1（CAN _ L 1）緑——–H 1（CAN _ H 1）
黄色———-L 2（CAN _ L 2）青———-H 2（CAN _ H 1）
注意！車に接続する前に、2つのBMWポイントを接続してください（短絡）！
1.以下はBMW 1シリーズF 20計器の模式図である：
2.以下はBMW 3シリーズF 30計器：
3.以下はBMW 3 GTシリーズF 30計器：
4.以下は米国標準BMW X 5 F 15計器の模式図である：
5.以下は米国標準BMW X 5 F 15計器の模式図である：
6.以下はBMW有限要素分析の模式図である：
7.BMW CAS 4（1 L 15 Y/5 M 48 H/1 N 35 H）の概略図
8.BMW X 3 F 25計器の概略図は以下の通り：
パッケージは次のとおりです。
ベンツ/BMW汎用フィルター用燕華MB CANフィルター1個18合1
