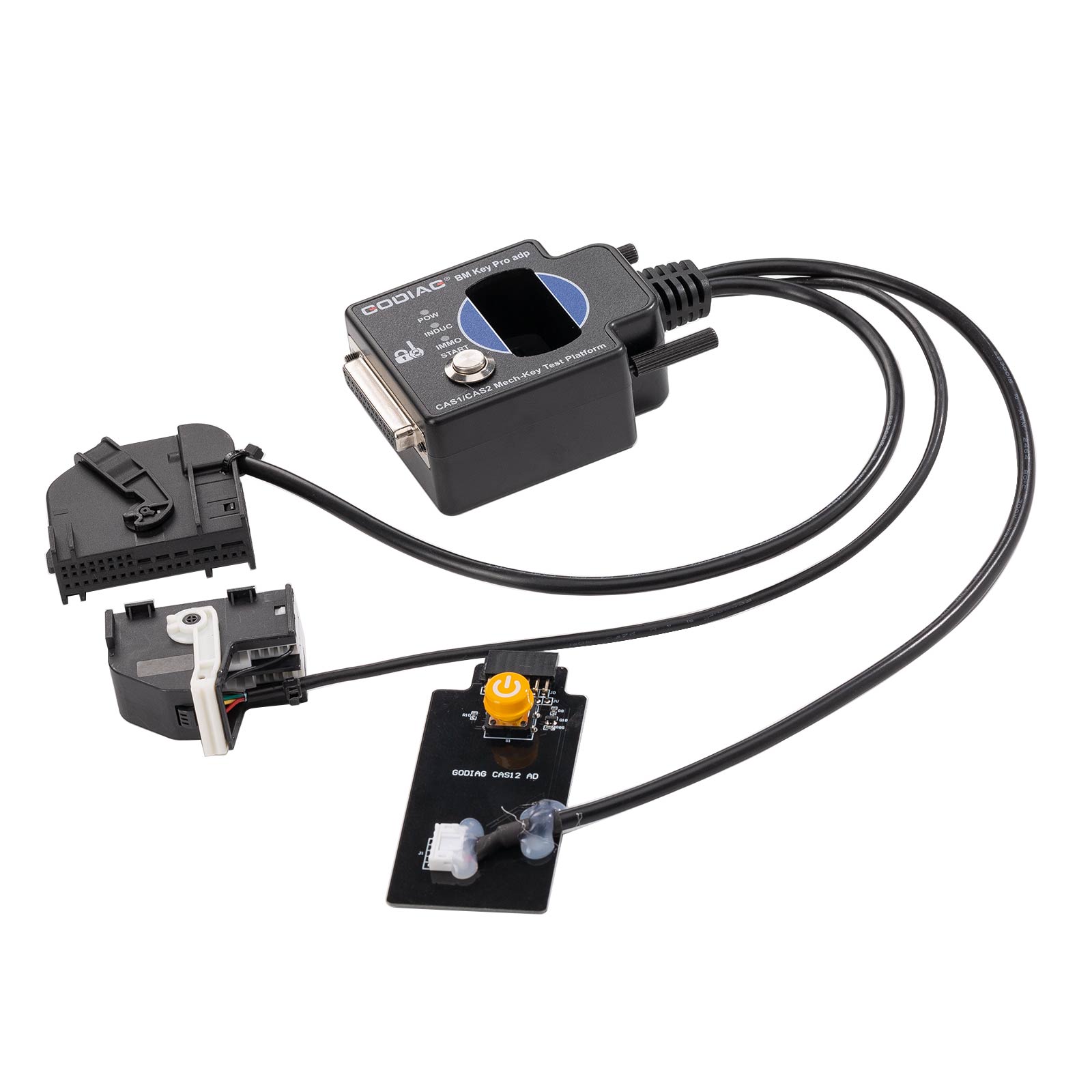

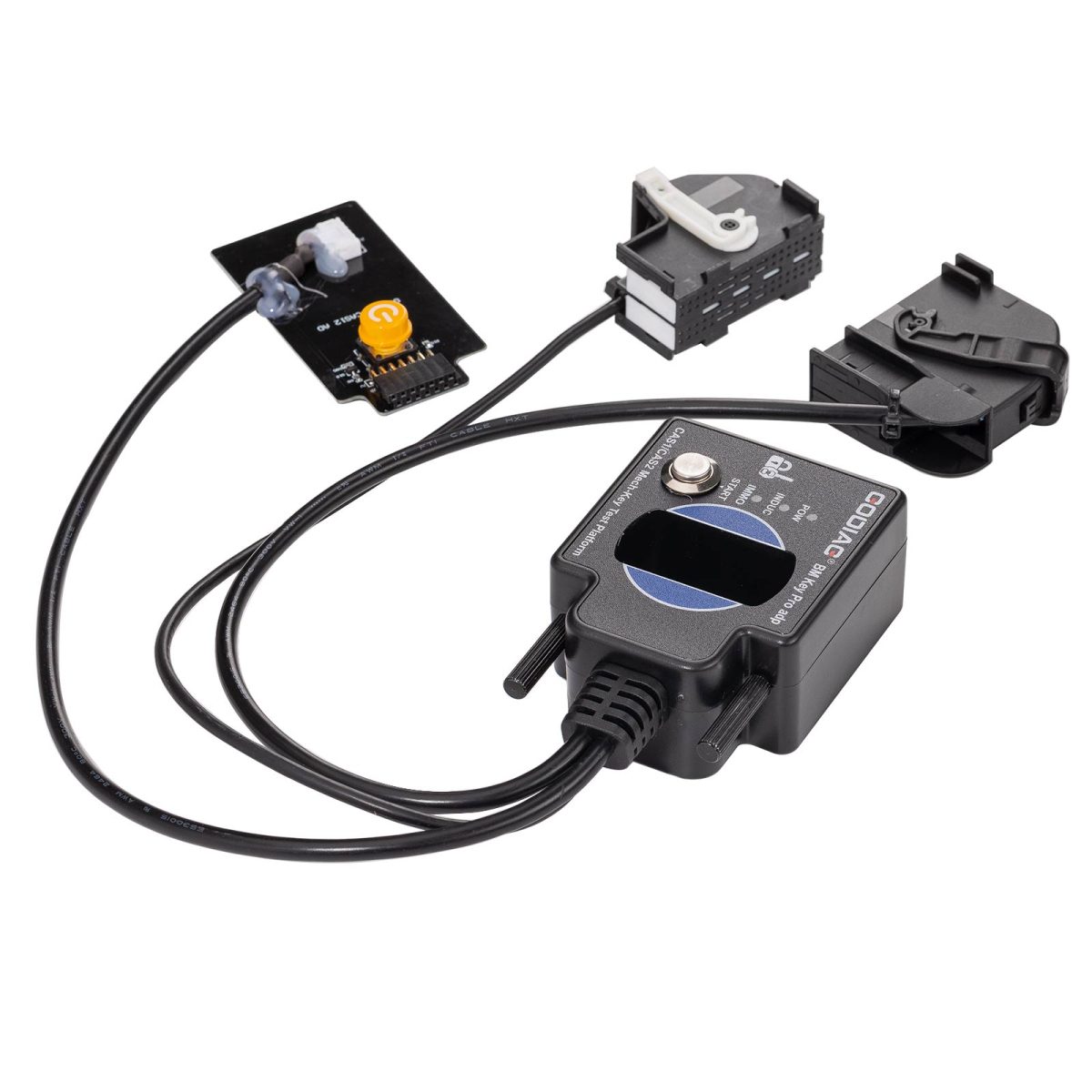

GODIAG BMW CAS1/CAS2 기계열쇠 테스트베드
GODIAG BMW CAS1/CAS2 기계열쇠 테스트베드는 BMW 자물쇠 장인, 유지보수 엔지니어, CAS1/CAS 프로그래밍 엔지니어를 위한 전용 장비다.Xhorse key Tool Plus Pad/Xhorse-vvdi 2/bmw vvdi-bim Tool/Autel im608/CGDI bmw/Lonsdor 장치, OBDSTAR 장치와 같은 주요 프로그래밍 장치와 협력하여 모든 키 손실 일치 또는 키 추가 작업을 수행할 수 있습니다.이 제품은 기계식 열쇠에만 적용됩니다.
참고:GODIAG BMW CAS1/CAS2 기계키 테스트 플랫폼은 세미 스마트 키 CAS2를 지원하지 않으며 진단 장비 또는 GT100, GT100+와 함께 사용할 수 없다.필요한 경우 세미 스마트 키 CAS2의 세미 스마트 키 감지 플랫폼을 구입하십시오.
제품 특징:
1. CAS 및 키 동기화 테스트
2. 용접 면제 패키지 CAS1/CAS2 기계식 키
3. CAS 데이터 읽기, 쓰기 및 프로그래밍
4. 모든 열쇠 분실 / 열쇠 일치 추가
5.CAS 키 데이터 백업
6.CAS 모듈 기능 판단
제품 기능:
1. CAS1/CAS2 모듈과 기계열쇠의 동기화 여부를 확인한다.
2. Xhorse key Tool Plus Pad/Xhorse-vvdi 2/bmw vvdi-bim Tool/Autel im608/CGDI bmw/Lonsdor 장치, OBDSTAR 장치 등 주요 프로그래밍 장치와 협력하여 모든 키 분실 일치 또는 키 추가 작업을 수행합니다.
3. CAS1/CAS2 모듈 진단
4. CAS1/CAS2 모듈 프로그래밍
모듈과 열쇠의 동기화 검사:
CAS2 모듈과 기계식 키를 동기화할 수 있는지 확인하십시오.
1단계: 연결 다이어그램에 따라 CAS2 모듈 연결
2단계: 열쇠 감지 영역에 열쇠 넣기
3단계: 전원 연결.
4단계: 시동 스위치를 누릅니다 (시동 스위치를 한 번 누르면 CAS 전원이 켜지고 열쇠와 CAS의 동기화 여부를 자동으로 감지하고 다시 한 번 누르면 CAS 전원이 꺼지고 테스트가 꺼집니다).

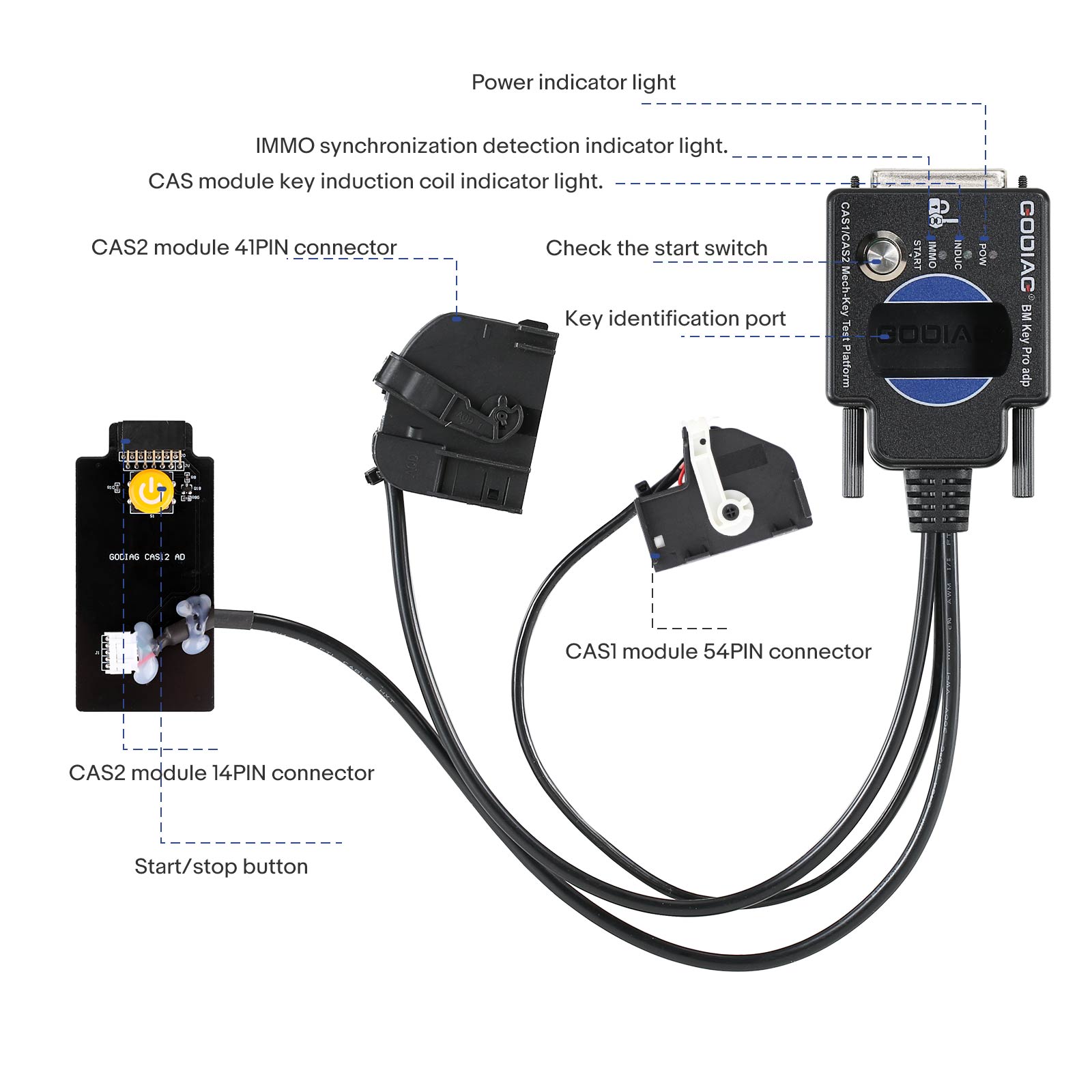

동기식 판단 방법: 테스트 부팅 스위치를 누르면 전원 표시등이 켜집니다.키가 CAS2와 동기화되면 CAS 모듈 키 감지 코일 표시등이 정기적으로 깜박입니다.동기화되지 않은 키의 경우 키 감지 코일 표시등이 2초간 빠르게 깜박입니다.[키가 CAS 모듈과 동기화되면 IMMO 동기화 감지 표시등이 켜지고 시스템 내부 버저가 울립니다. 키가 CA 모듈과 동기화되지 않으면 IMMO 동기화 감지 표시등이 켜지지 않고 시스템 내부 버저가 울리지 않습니다.]
5단계: 시뮬레이션 시작/중지 버튼을 누르면 3초 후에 IMMO 동기화 감지 표시등이 꺼집니다.INDUC 센서 표시등도 꺼졌다.해제되면 IMMO 동기화 감지 표시등이 켜집니다.INDUC 센서 표시등이 깜박입니다.
CAS1 모듈 및 키 동기화 감지:
1. 연결 다이어그램에 따라 장치를 연결합니다.12V 2.5A 전원을 사용하십시오. 그렇지 않으면 CAS1 모듈을 구동할 수 없습니다.[CAS2 모듈을 연결하지 마십시오.]
2. 부팅 스위치를 누릅니다. [CAS에서 start-STOP 표시등이 켜져 있는 것을 볼 수 있습니다.]
3. CAS1에 열쇠 꽂기
4. CAS1 키를 누릅니다.키가 CAS1 모듈과 동기화되면 CAS1 키가 잠깁니다.키가 동기화되지 않으면 자동으로 종료됩니다.
CAS2 기계식 키 모듈 키 프로그래밍 및 모듈 프로그래밍 인식 진단 연결 데모:

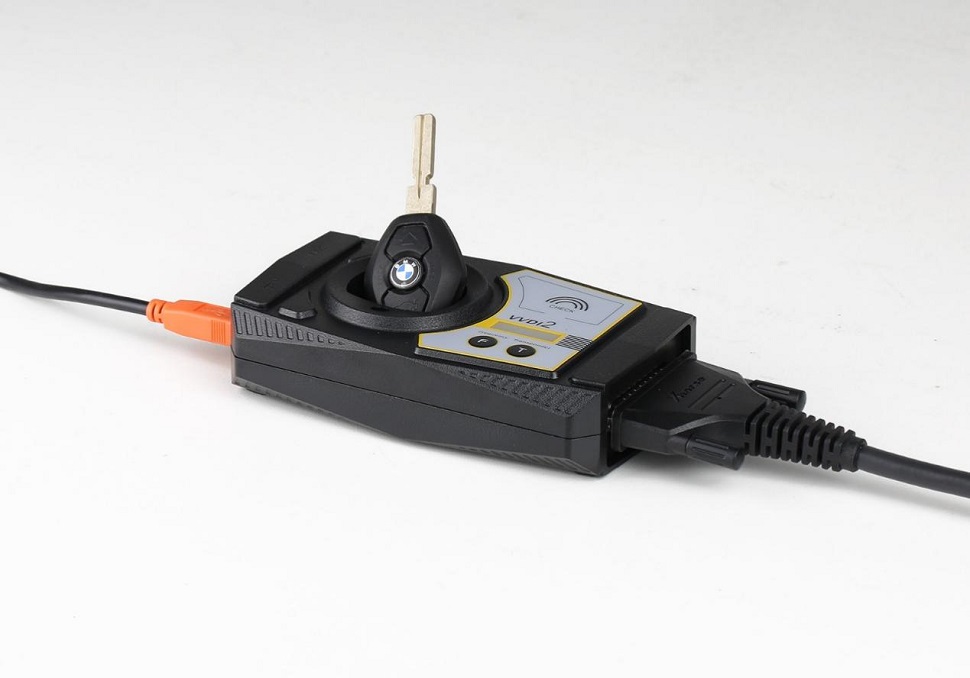

다음 사용자는 Xhorse vvdi2 장치를 사용하여 BMW CAS2 기계식 키 프로그래밍 및 일치 작업을 수행합니다.
1. 연결도에 따라 CAS2 기계열쇠모듈과 열쇠프로그래밍 진단설비를 연결한다.부팅 버튼을 눌러 CAS2에 전원을 공급합니다.

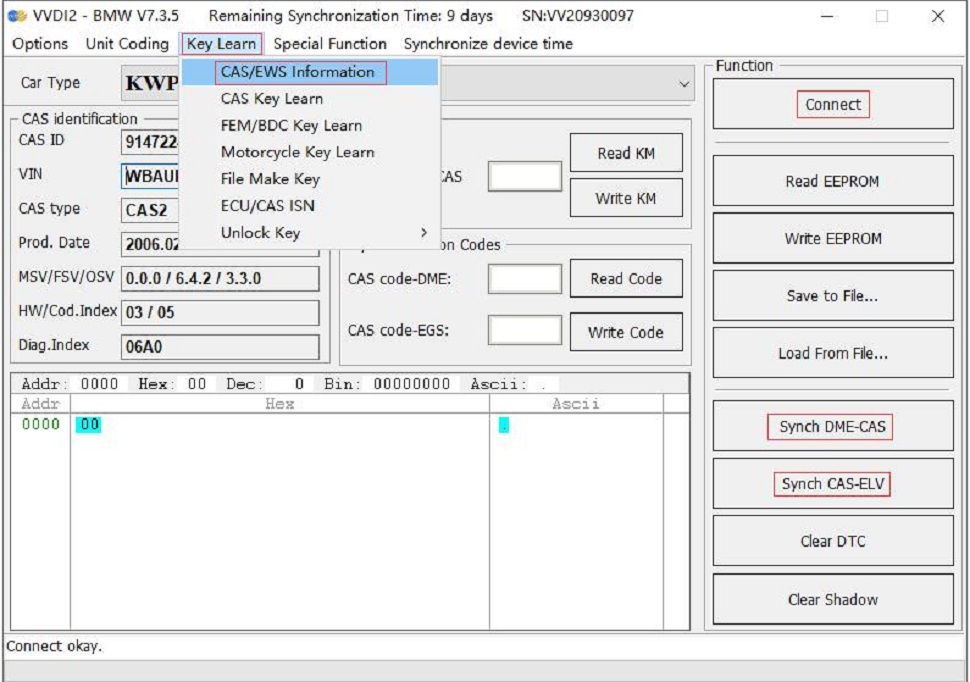

2. “key learn-CAS/EWS Information—Connect—Read EEPROM”을 선택합니다.[참고: 연결하여 데이터를 읽기 전에 키를 제거하고 키와 CAS2 모듈 간에 동기화 테스트를 수행하지 마십시오. 시작 버튼을 누르면 CAS 모듈의 전원이 켜집니다. CAS 모듈에서 동기화 키가 감지되면 연결된 장치에서 데이터를 읽을 수 없습니다.]
파일에 저장…
CAS 마일리지를 읽거나 수정하려면 해당 메뉴 “read KM”을 실행하십시오.
CAS 코드-DME도 읽을 수 있습니다.

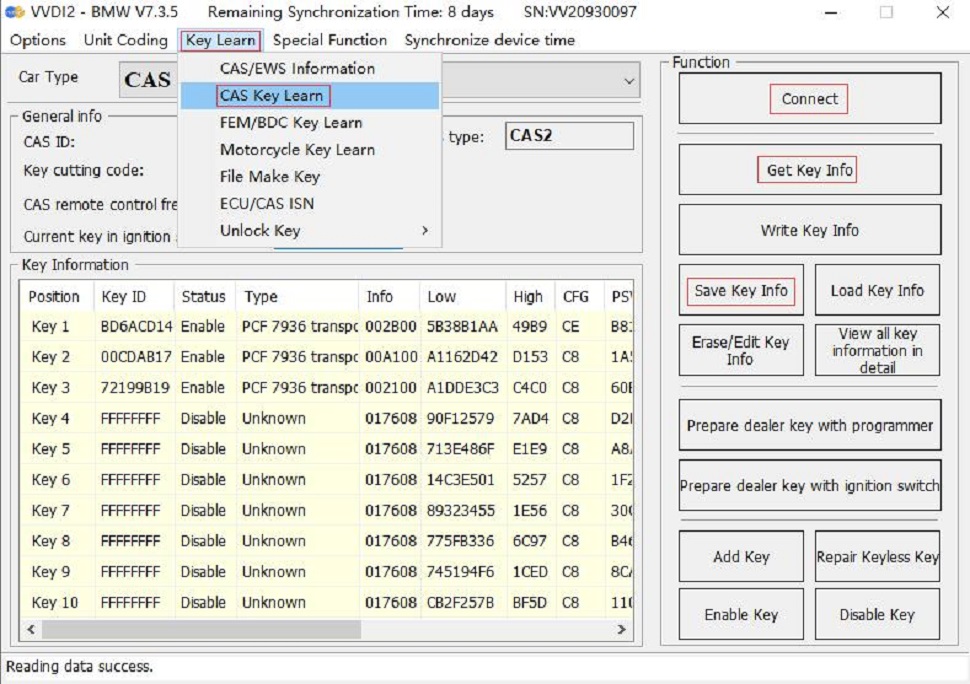

핵심 프로그래밍 단계: Key learn-CAS Key learn—Connect를 선택하고 Get Key Info 및 Save Key Inform을 선택합니다.
4. 사용하지 않는 키 위치를 선택하여 “프로그램을 사용하여 딜러 키 준비” 메뉴를 선택하고 VVDI2 키 프로그래머를 사용하여 키를 생성하십시오.키가 GODIAG BMW CAS1/CAS2 기계식 키 테스트 플랫폼의 키 감지 영역에 배치되면 딜러 키가 생성되지 않습니다.
5. 딜러 키를 프로그래밍한 후 Godiag BMW CAS1/CAS2 기계키 테스트 플랫폼 센서 포트에 키를 넣어 테스트한다.테스트 단계는 모듈 및 키 동기화 테스트를 참조하십시오.
새 키 감지가 동기화되지 않으면 CAS 및 DME를 동기화하거나 CAS 및 ELV를 동기화합니다.장치와 모듈을 다시 연결하고 부팅 스위치 확인 버튼을 누릅니다. IMMO 불이 켜져 있지 않으면 VVDI2 메뉴’Key Learn-CAS/EWS Information-Connect-Synch DME-CAS or Synch CAS-ELV’로 이동하여 동기화합니다.[동기화를 수행하는 동안 열쇠는 VVDI2 장치의 키 감지 프로그래밍 영역에 있어야 합니다.]
다음 사용자는 Xhorse vvdi2 장치를 사용하여 BMW CAS1 키 프로그래밍 및 일치 작업을 수행합니다.
1. 연결 다이어그램에 따라 CAS1 모듈과 열쇠 프로그래밍 진단 장치를 연결한다.Godiag BMW CAS1/CAS2 기계키 테스트 플랫폼의 START 스위치를 누르면 POW 표시등이 켜져 테스트 플랫폼에 출력 전원이 있음을 나타냅니다.CAS1 모드에서도 표시등이 켜집니다.[12V 2.5A 전원 공급 장치를 사용하십시오. 그렇지 않으면 CAS1 모듈을 구동할 수 없습니다.]
2. “key learn-CAS/EWS Information—Connect—Read EEPROM”을 선택합니다.[키를 삽입하지 않도록 주의하십시오. 데이터를 읽을 수 없으면 다시 연결하고 플랫폼 전원을 켜십시오.][참고: 키와 CAS1 모듈 간에 동기화 테스트를 수행하지 마십시오. 그렇지 않으면 데이터를 연결하거나 읽을 수 없습니다. 동기화 테스트를 수행하는 경우 전원을 끄고 장치와 CAS 모듈을 다시 연결하십시오.]
파일에 저장…
CAS 마일리지를 읽거나 수정하려면 해당 메뉴 “read KM”을 실행하십시오.CAS 코드-DME도 읽을 수 있습니다.
3. 핵심 프로그래밍 단계: 키 학습 CAS 키 학습 — 연결 을 선택합니다.[키 정보 가져오기] 와 [키 정보 저장] 을 선택합니다.
4. 사용하지 않는 열쇠 위치를 선택하고 “프로그래머로 딜러 열쇠 준비” 메뉴를 선택하고 VVDI2 열쇠 프로그래머를 사용하여 열쇠를 생성하십시오.[CAS1 모듈 키 인식 콘센트나 GODIAG BMW CAS1/CAS2 기계키 테스트 플랫폼 키 센서가 딜러 키를 생성할 수 없기 때문이다.]
5.딜러 키 프로그래밍에 성공하면 CAS1 모듈 키 모듈 콘센트에 키를 넣어 테스트합니다.테스트 단계는 CAS1 모듈 및 키 동기화 테스트 단계를 참조하십시오.
IMMO 조명이 켜지지 않으면 VVDI2 메뉴’Key Learn-CAS/EWS Information-Connect-Synch DME-CAS or Synch CAS-ELV’로 이동합니다.[동기화할 때는 VVDI2 장치 키 감지 영역에 키가 있어야 합니다.]
패키지는 다음과 같습니다.
GODIAG BMW CAS1/CAS2 기계식 키 테스트 플랫폼 1개

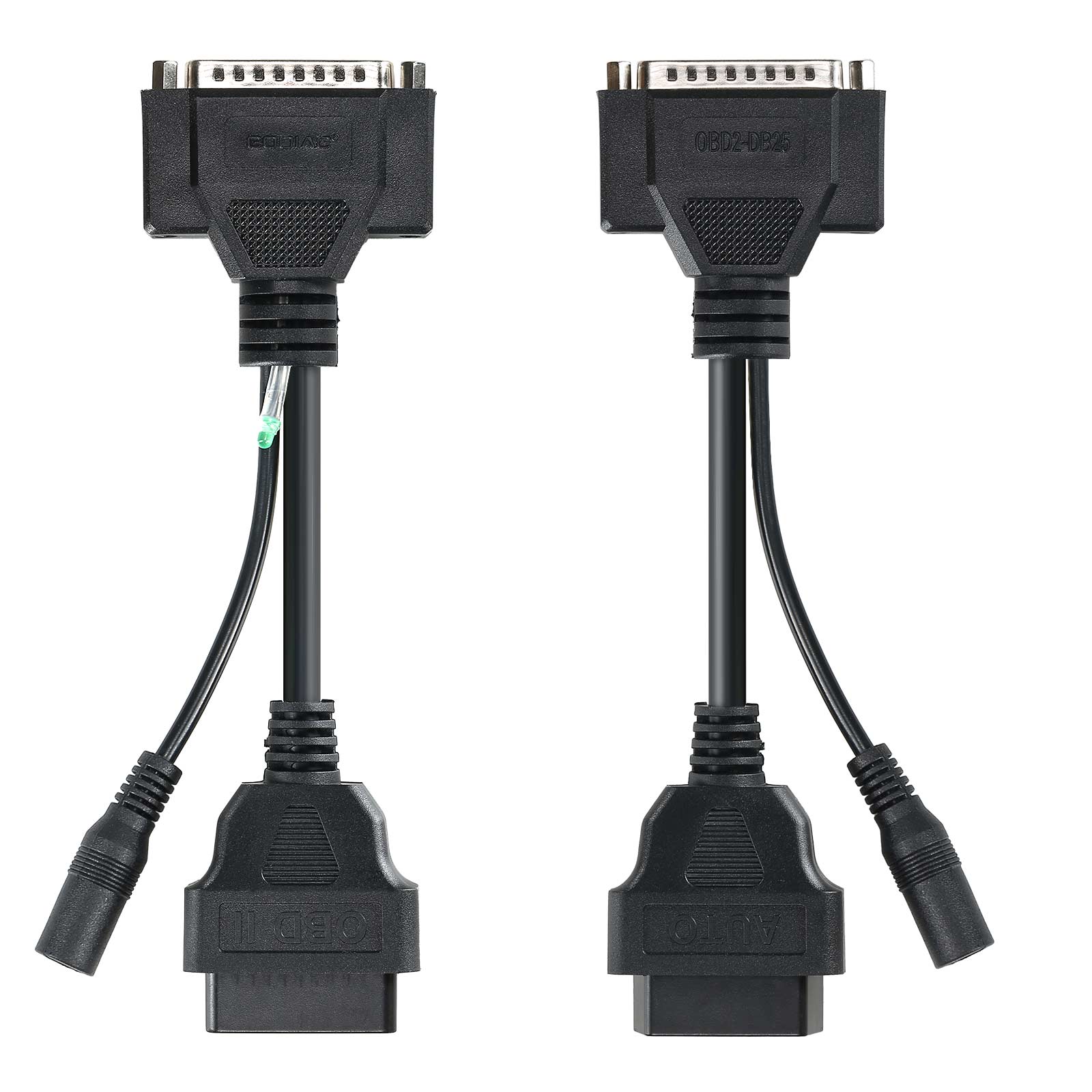

OBD2-DB25 케이블 1개
