GODIAG GT100+GT100 Pro 차세대 OBDII 전자 전류 디스플레이 분선함

GODIAG GT100+GT100 Pro OBDII 분리형 ECU 데스크탑 커넥터(전자전류 모니터 포함)

GODIAG GT100+ 주요 특징:

1.차세대 GT100, 전자 전류 디스플레이 추가.ECU 모듈을 바나나 커넥터 또는 DB25 케이블에 연결하면 ECU의 현재 디스플레이를 직관적으로 볼 수 있어 작업을 더욱 쉽게 할 수 있습니다.
2. ECU 연결 + OBDII 프로토콜 검출기 + 전자 전류 디스플레이.
3. 케이블을 연장할 수 있음전용 어댑터(옵션).
4. Xhorse VVDI2, Autel 기기, Launch, Foxwell 등과 협력한다.
5. OBD1 진단 인터페이스를 표준 OBD2 진단 인터페이스로 변환합니다.
6. 1년 보증.

GODIAG GT100+ 상세 정보:

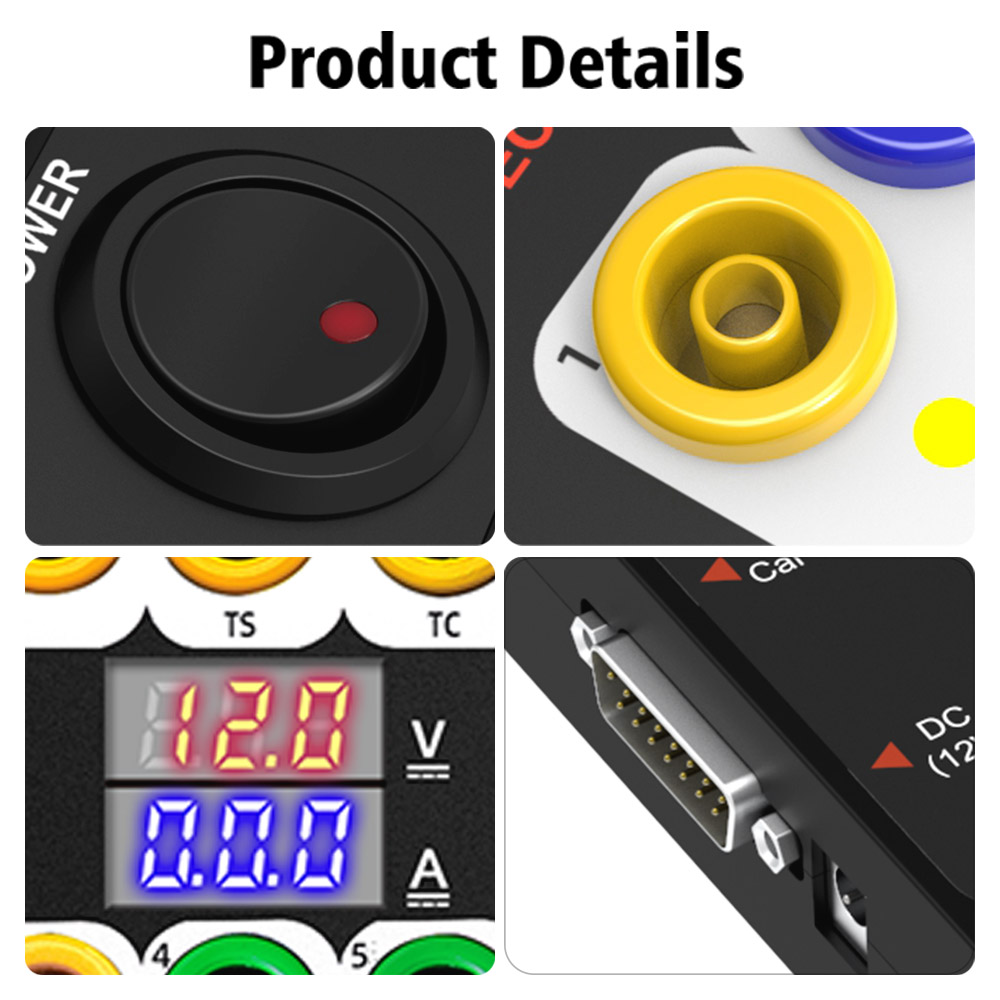

1.GT100+는 전자 전류 디스플레이를 추가합니다.

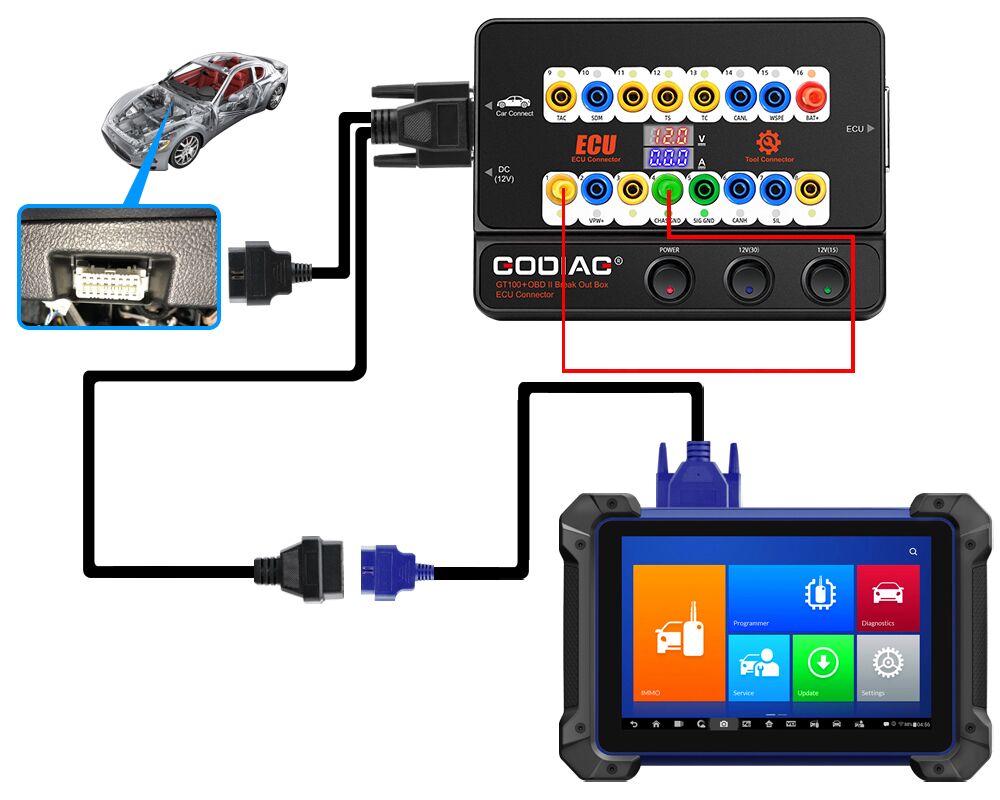

작업대에서 바나나 커넥터 또는 db25 전용 ECU 어댑터를 사용하여 ECU 모듈을 연결하면 Godiag GT100+에 전자 전류가 표시됩니다.

전자 전류 값의 이점을 표시하려면:

사용자는 ECU의 현재 상태를 직관적으로 볼 수 있습니다.전류가 표시되지 않거나 실제로 표시되는 전류가 엔지니어의 예상 전류와 일치하지 않으면 즉시 연결이 잘못되었는지 확인할 수 있으며, 연결이 정확하면 ECU가 손상되었을 수 있다고 판단할 수 있으므로 진단 통신 없이 ECU를 직접 수리할 수 있습니다.

전류가 너무 큰 것으로 표시되면 케이블이 잘못 연결되었는지 또는 ECU가 손상되었는지 확인할 수도 있습니다.

2. GT100+ CANBUS 프로토콜 통신 추가

GT100+ 핀 1, 9, 3, 11, 12, 13, 8 [기계의 노란색 바나나 커넥터에 대응] 이 비표준 obd2 프로토콜 인터페이스는 CAN BUS 또는 K-Line 통신 프로토콜을 표시할 수 있다.GT100은 K-Line Pwm Vpw+KWP 2000 프로토콜만 표시할 수 있습니다.GT100+에는 CANBUS K-Line Pwm Vpw+KWP 2000 프로토콜 통신이 표시됩니다.

3. 모든 열쇠 분실 시 계기/도난 방지기 재설정

모든 열쇠를 잃어버린 폴크스바겐, 포르쉐, 미쓰비시 및 기타 자동차를 위해 열쇠를 프로그래밍하거나 도요타 ECU를 위해 프로그래밍하려면 먼저 계기판(계기 재설정)을 활성화하거나 도난 방지 모듈을 깨워야 합니다.그런 다음 GT100 GT100+를 사용하여 직접 조작할 수 있습니다.

a。도요타의 엔진 ECU를 교체하거나 모든 열쇠를 잃었을 때 일부 핵심 프로그래머를 사용하여 도요타를 프로그래밍하기 위해서는 PIN13-PIN4를 합선해야 한다

b。모든 열쇠가 분실되었을 때 미쓰비시 열쇠를 프로그래밍하거나 모든 리모컨 열쇠가 분실되었을 때 OBDII를 설정하려면 PIN1-PIN4를 단락시키십시오.

c。Porsche 및 VAG 4세대/5세대 열쇠(예: 신형 A6L Touareg A4 Q5 A7)의 경우 GT100+를 사용하여 바나나 커넥터 PIN 16–PIN 1을 단락시켜 대시보드를 밝히고 키 프로그래밍 도구를 사용하여 GT100+의 내부 스레드 어댑터를 연결하여 데이터를 수집합니다.일부 차량 대시보드는 켜지지 않지만 A6L Q7과 같은 데이터를 수집할 수도 있습니다.

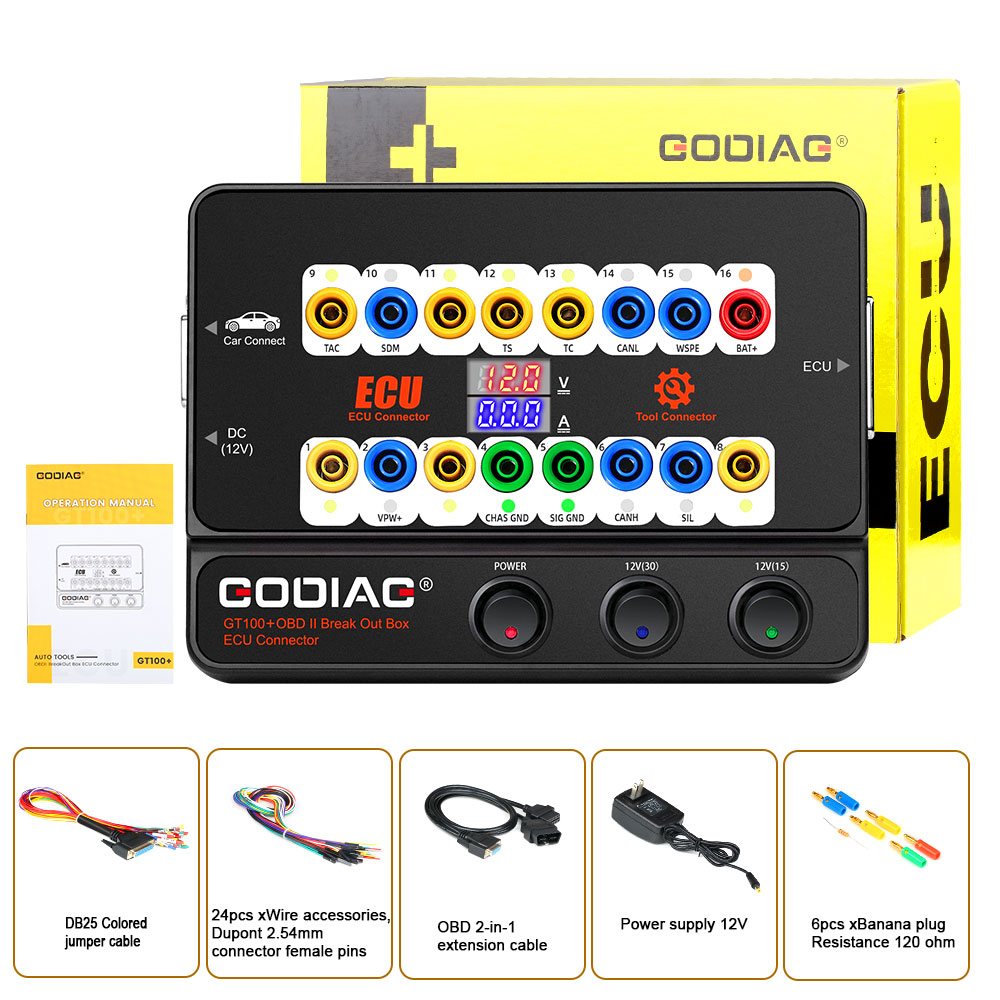

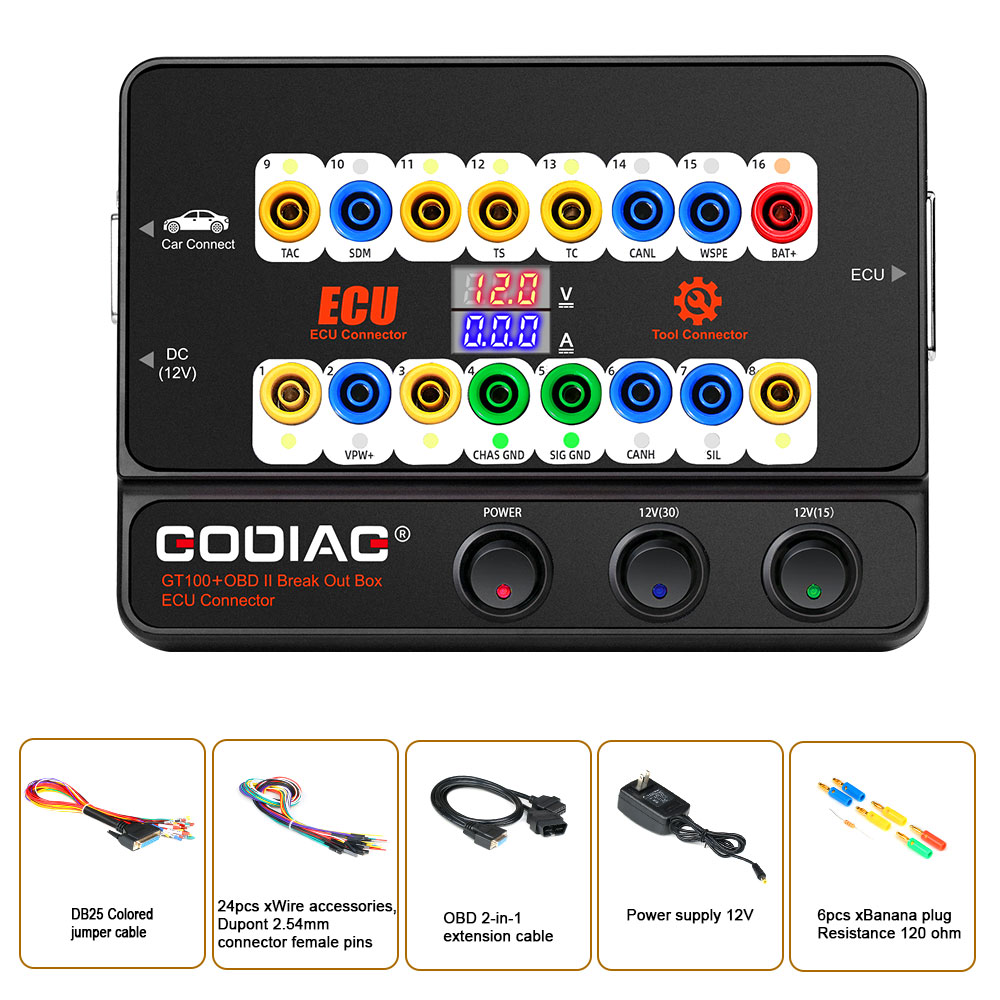

패키지는 다음과 같습니다.

x 호스트 1개
OBD 2-in-1 연장 케이블 1개
컬러 점퍼 케이블 1개
12V 전원 공급 장치 1개
x저항 120옴 1개
바나나 플러그 6개
24개 x 와이어 어셈블리, 듀폰 2.54mm 커넥터 암컷 핀
