GODIAG GT108 B는 슈퍼OBDI-OBDII 범용 변환 어댑터를 배치하여 트럭, 트랙터, 광산용 차량, 발전기, 선박에 적용
GODIAG GT108 Super OBDI-OBDI 범용 변환 어댑터는 DIY 배선 인터페이스를 통해 트럭, 트랙터, 광산용 차량, 발전기, 선박, 개별 ECU 제어 유닛 등의 OBDI 진단 인터페이스를 표준 OBDII 진단 인터페이스로 변환할 수 있다.트럭 정비사가 OBDII 진단 프로그래밍 장치에 쉽게 연결하여 데이터 스트림, 진단 오류 코드, 프로그래밍, 활성화 및 코딩을 읽을 수 있습니다…
구성은 자동차, SUV, 픽업 트럭 및 오토바이에 적용됩니다.
B 구성은 트럭, 채광 차량, 발전기, 선박에 적용된다.
C 구성에는 A 및 B 구성이 포함됩니다.

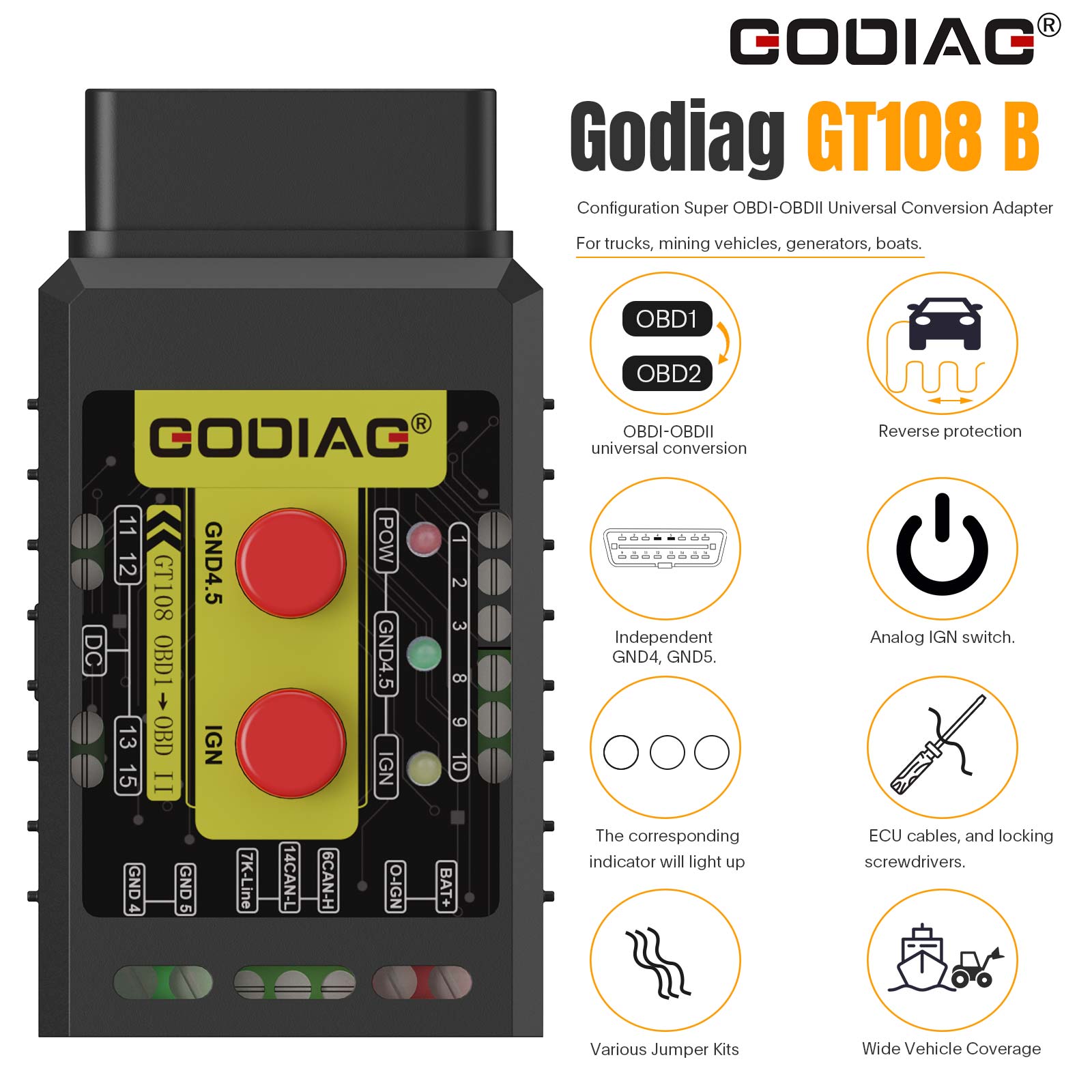

제품 특징:
1. DIY 연결, 트럭 진단 인터페이스에 따라 OBDII로 변환 가능.[지역별 진단 인터페이스의 정의가 일치하지 않기 때문에 시장에서 유행하는 변환 케이블과 어댑터는 서로 다른 진단 인터페이스 정의를 사용할 수 없습니다. 유지 보수 엔지니어는 필요에 따라 GODIAG GT108 Super OBDI-OBDII를 사용하여 연결할 수 있습니다.]
2. 장치에 역접속 보호가 있습니다.(전원 연결이 잘못되면 장치가 타거나 OBDII 진단 프로그래밍 장치에 해를 끼치지 않습니다.)
3. 독립형 GND4, GND5.(일부 제어 장치의 접지 불량 문제를 판단하는 데 더 적합합니다.)
4. 시뮬레이션 점화 스위치.(IGN 스위치를 누르면 해당 포트가 ING VCC로 출력됨)

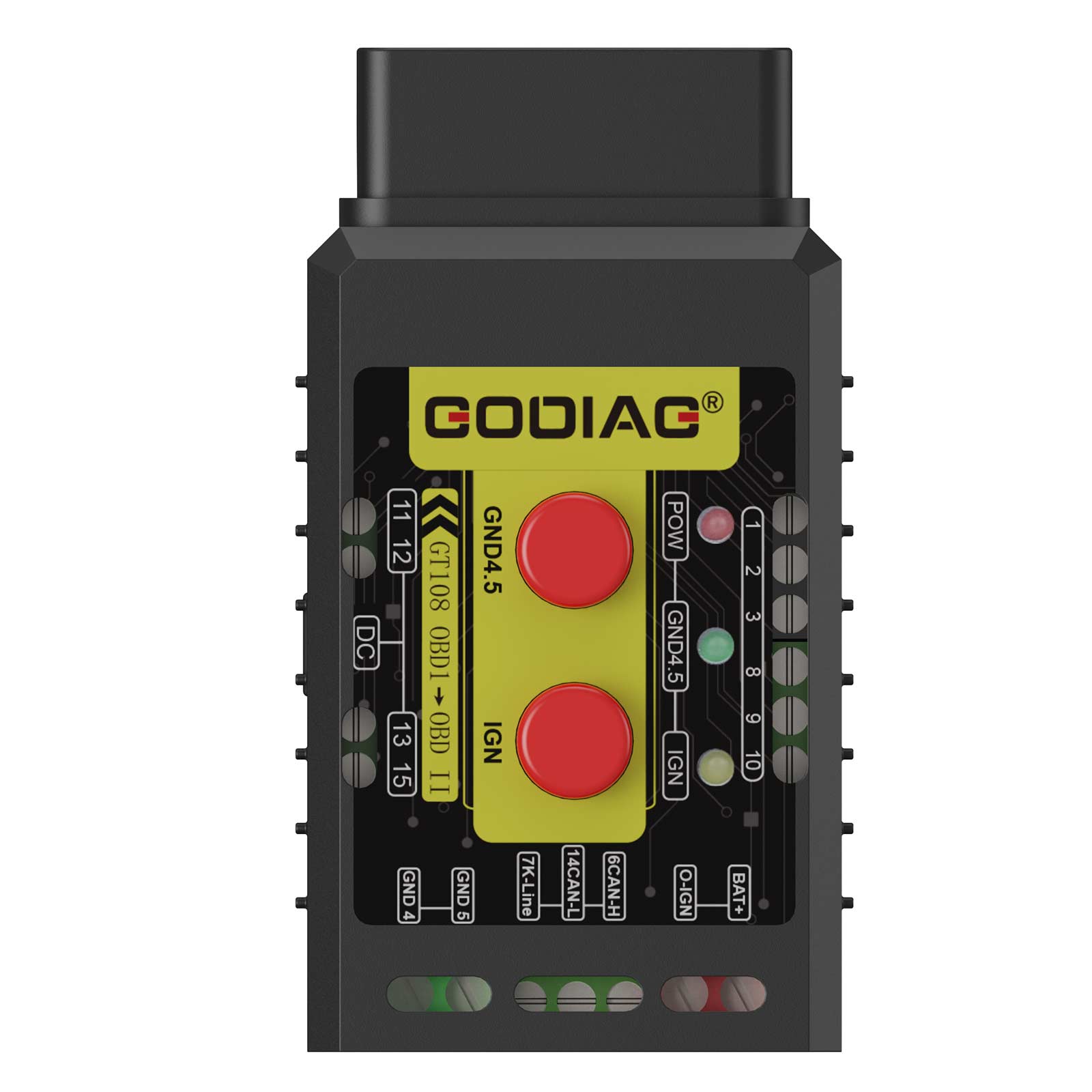

5. 전원 표시등, GND4, GND5 스위치 표시등, IGN 스위치 표시등.
6. 직접 실을 잠그세요.다양한 진단 커넥터 케이블, ECU 케이블 및 잠금 드라이버가 장착되어 있습니다.
7. 트럭 진단 인터페이스 연결 점퍼 키트(점퍼 키트의 구성이 다르므로 유지 보수 필요에 따라 구매하십시오.)
GT108은 어떻게 사용합니까?
단계:
1. 진단 인터페이스의 정의(자기 차량의 유지 보수 매뉴얼 찾기, 또는 온라인 검색)를 찾거나 GT108 매뉴얼의 해당 진단 인터페이스 정의도를 참조한다.
2. 인터페이스 정의에 따라 트럭에 필요한 연결선을 찾아 정의에 따라 GT108 어댑터에 연결합니다.(드라이버를 사용하여 끝을 잠급니다.)
3. 정의에 따라 연결된 진단 케이블을 차량 OBD1 진단 인터페이스에 연결합니다.(GND 4 또는 GND5를 먼저 연결한 다음 BAT+를 연결합니다. 전원 코드가 제대로 연결되면 GT108 본체의 POW 램프가 켜집니다. 차량 진단 인터페이스에 전원이 공급되지 않으면 축전지 케이블을 사용하여 트럭 축전지를 GT108의 DC 전원 커넥터에 연결하십시오. 차량에 점화 신호가 필요하면 O-I 연결GN 라인, IGN 스위치를 누르면 해당 IGN 램프가 켜지고 O-IGN 라인이 점화 전원 신호를 출력합니다.)
4. 통신선 CAN 또는 K선을 진단 인터페이스에 연결합니다.(참고: 트럭 진단 장치에 추가된 트럭 진단 소프트웨어의 경우 GT106 24V ~ 12V 어댑터를 구입해야 합니다.)
5. 진단 장비를 연결하여 차량 진단을 시작한다.
참고: 자체 차량 진단 인터페이스의 정의를 찾을 수 없는 경우 먼저 진단 인터페이스의 전원을 찾을 수 있습니다.먼저 축전지 연결 케이블의 검은색 축전지 클립으로 축전지 음극을 연결한 뒤 BAT + 선으로 진단 인터페이스에 연결해 전원을 찾는다.또한 다중 시트를 사용하여 진단 인터페이스 전원을 찾을 수 있습니다.진단 인터페이스의 정의는 GT101 Pirt 회로 테스터 장치를 통해서도 판단할 수 있습니다.
트럭 연결 방법
트럭 연결 방법
GT106에 트럭 연결
광산용 차량, 트랙터, 선박 및 발전기 연결 방법
ECU 연결 방법

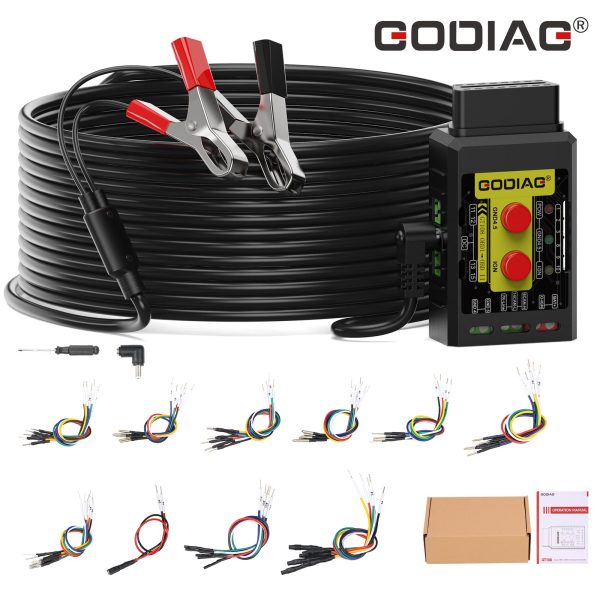

패키지는 다음과 같습니다.
GODIAG GT108 Super OBDI-OBDII 범용 변환 어댑터 1개
트럭 진단 커넥터 연결 점퍼 키트 1개
배터리 클립이 있는 전원 코드 1개
1 x 드라이버
1 x 브로셔
