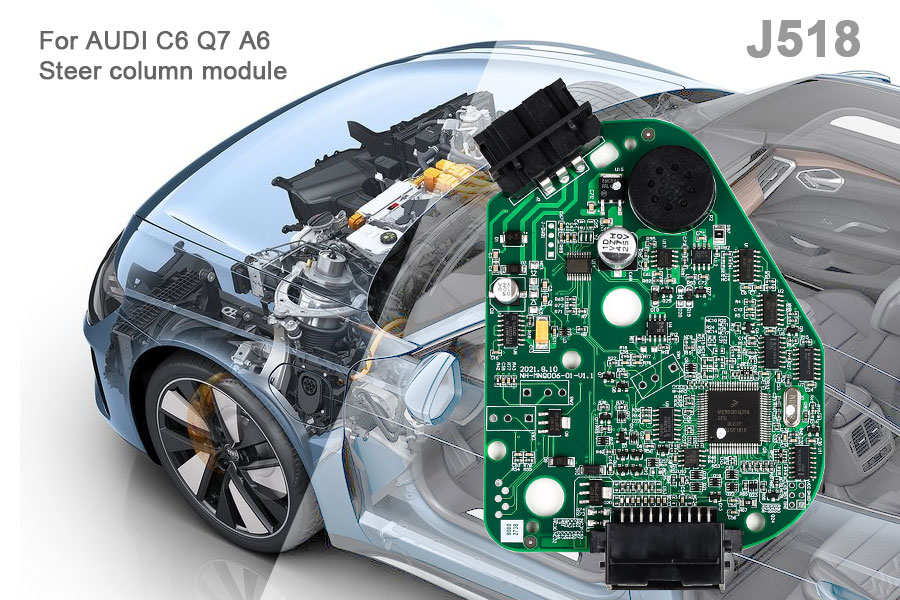

잠금 또는 잠금 기능이 없는 에뮬레이터, 원래 J518 모듈과 동일한 기능이 필요한 경우 J518 교체 구입
작업 지침:

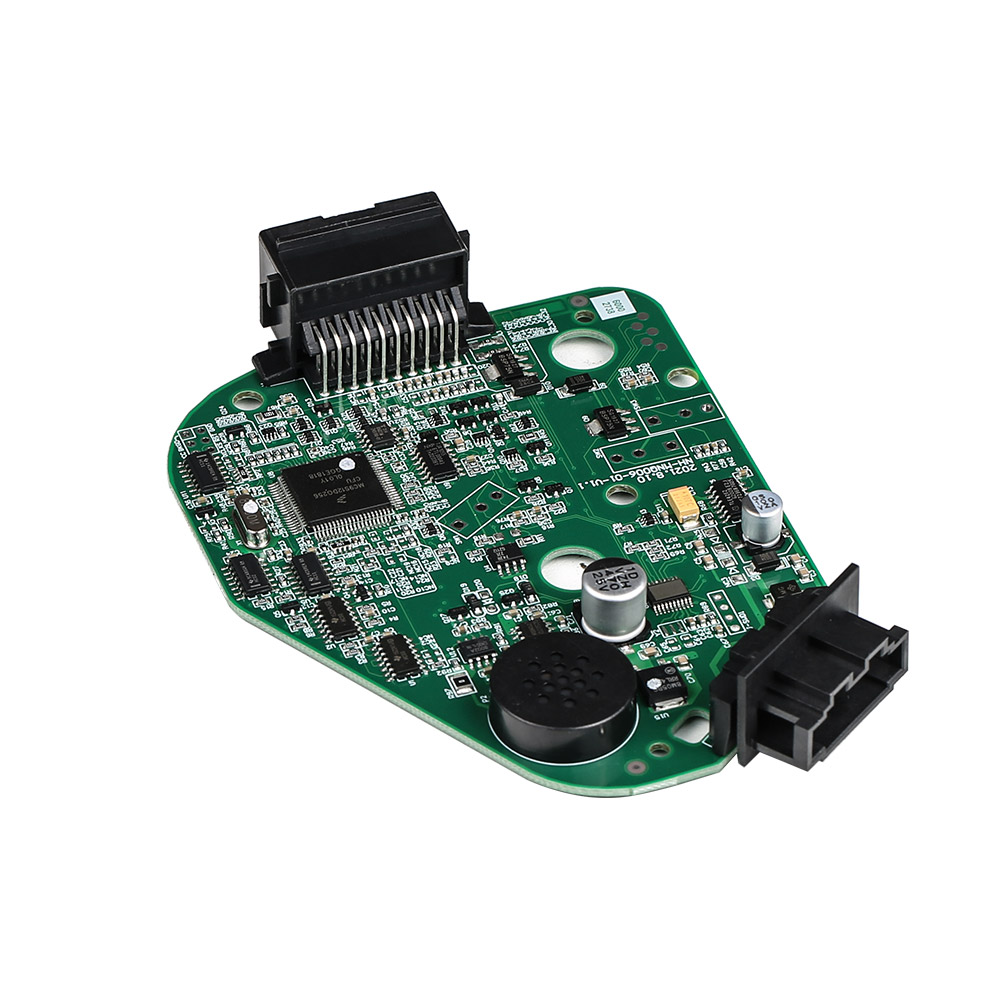

J518 256128 아날로그 보드 명령
원래 자동차의 읽기 및 프로그래밍의 경우 VVDI 프로그램을 확인하십시오.
자동차가 9S12DG 128 CPU인 경우 다음 단계를 수행합니다.
1. EEPROM 데이터 읽기, 주의!오류가 발생하지 않도록 데이터를 저장하십시오.
2. EEPROM 데이터를 폴더 “EPROM 2K-4K”에 넣고 EEPROM Converter 응용 프로그램을 두 번 클릭하면 원래 2K 파일이 4K로 변경되어 성공적으로 변환됩니다.
3. 시스템을 실행한 후 파일이 4K이고 프로그래밍에 성공했습니다.
참고: 두 번 클릭만 가능하며 반복하지 마십시오.두 번 클릭해도 실행되지 않거나 4K 파일이 나타나지 않으면 마우스 오른쪽 버튼을 클릭하여 관리자 모드로 프로그램을 실행합니다.
플래시를 연결하고 변환된 EEPROM 파일을 씁니다.참고: 에뮬레이터는 256 칩이며 J518 (2010) (0L01Y) 를 선택하는 것이 필요합니다.
각 보드에는 ep 데이터와 FLSAH 데이터가 있으므로 일반적으로 ep 데이터만 작성하면 됩니다.그렇지 않은 경우 설명의 FLASH 데이터를 사용하여 자동차에서 EP 데이터를 쓸 수 있습니다.
차량이 9S12DG 256 CPU인 경우 다음 단계를 수행합니다.
1. 원본 자동차 데이터를 읽고 저장하며 시뮬레이터에 직접 기록합니다.

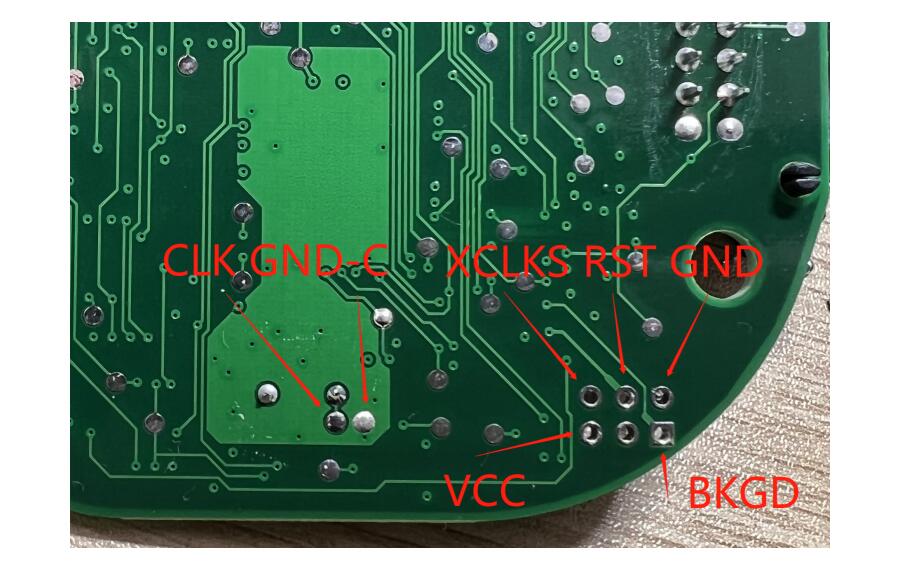

VVDI 연소선: 여기서 레드(두께) = VCC 블랙(두께) = GND 옐로우 = RST 퍼플 = BKGD 그린 = XCLKS 화이트 = CLK 블랙(가늘게) = GND-C
스피커 없음

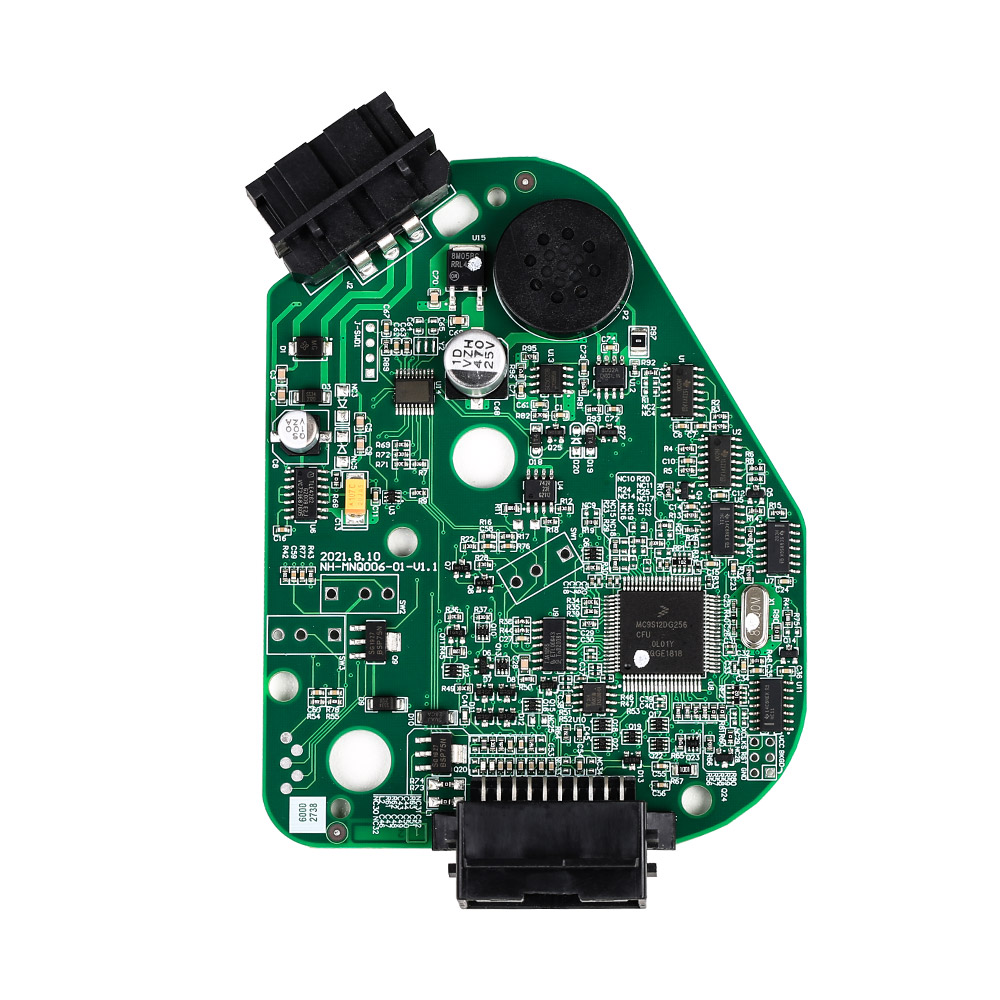

스피커 장착: 회로 기판의 명주 인쇄에 따라 경로설정하여 스피커 없는 회로 기판과 동일

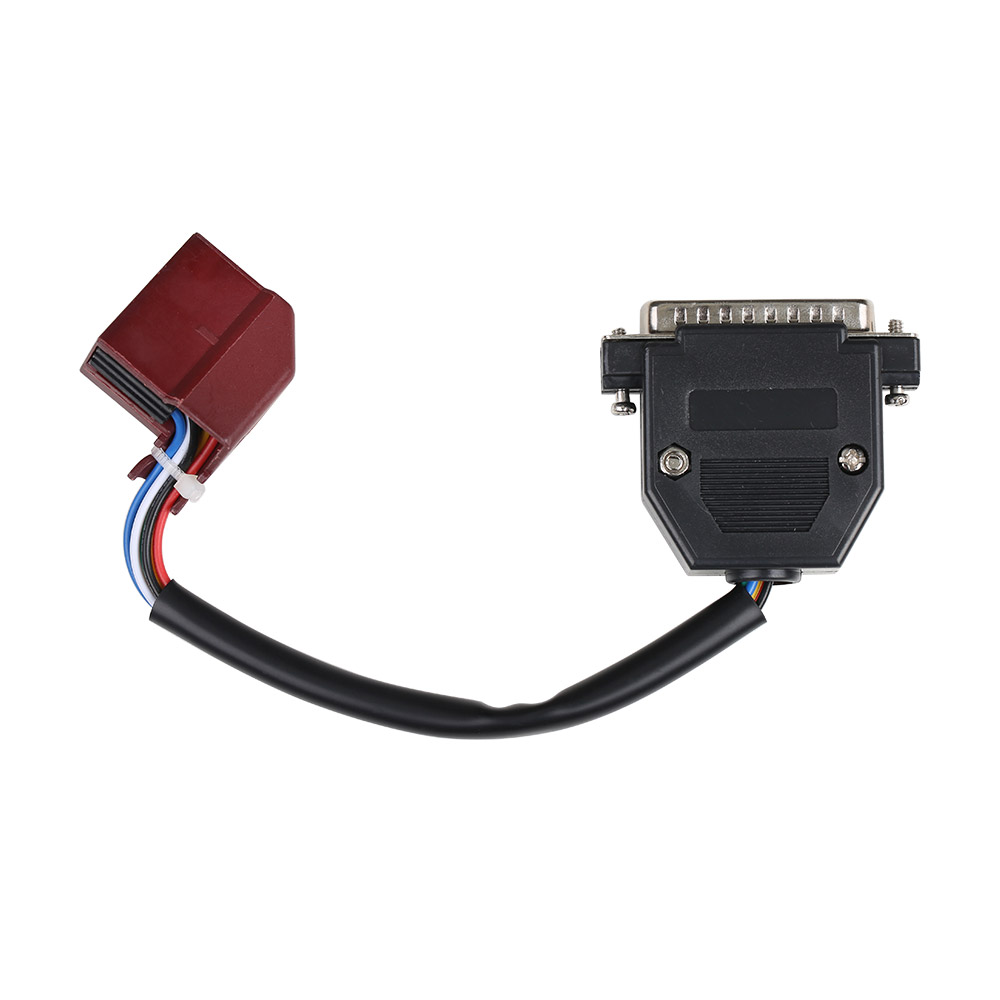

스피커와 함께 전용 소선을 구입하면 용접 소선을 피하고 20핀 포트에 직접 연결할 수 있습니다.
받는 사람:
시뮬레이터는 테스트 후에 소실되었으니 차에 있는 것이 가장 좋다.
플랫폼 테스트에서는 20Pin 포트의 배선을 확인할 필요가 있습니다. 일부 플랫폼의 배선 하네스는 생산 문제가 있으며 당사의 굽기 인터페이스와 호환되므로 칩이 손상될 수 있습니다.

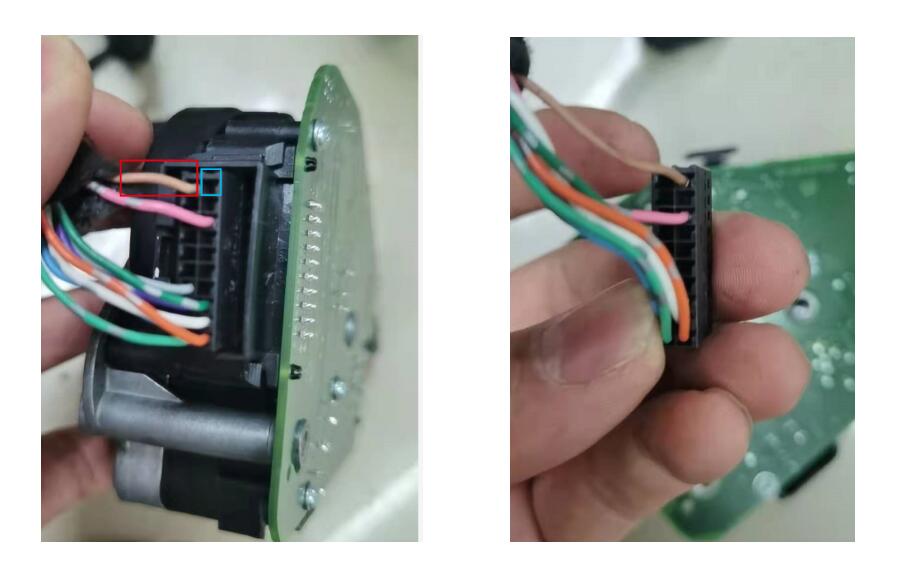

잘못된 연결: 10 (빨간색) 은 20 (파란색) 후에 복원하거나 그림과 같이 해야 합니다.
