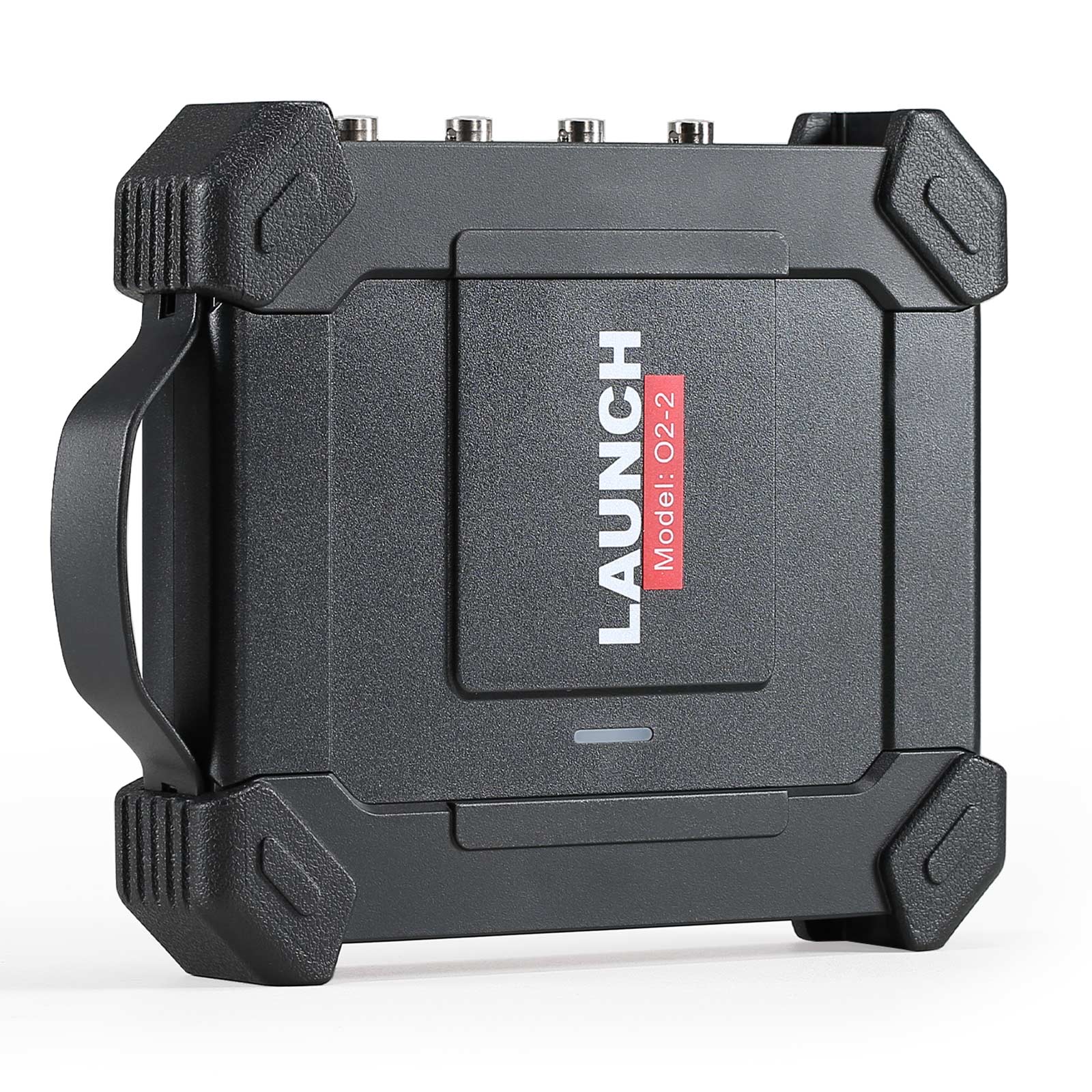

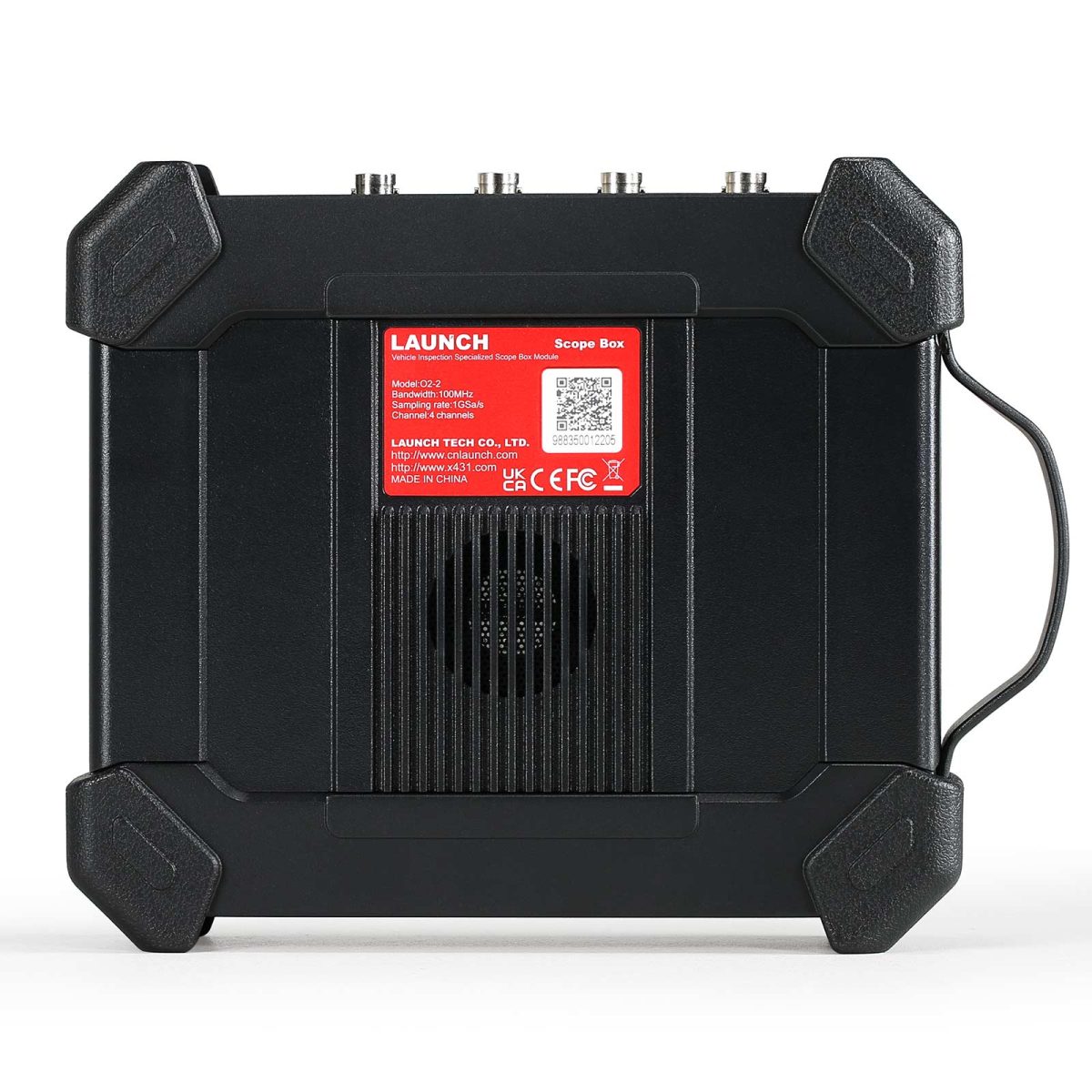

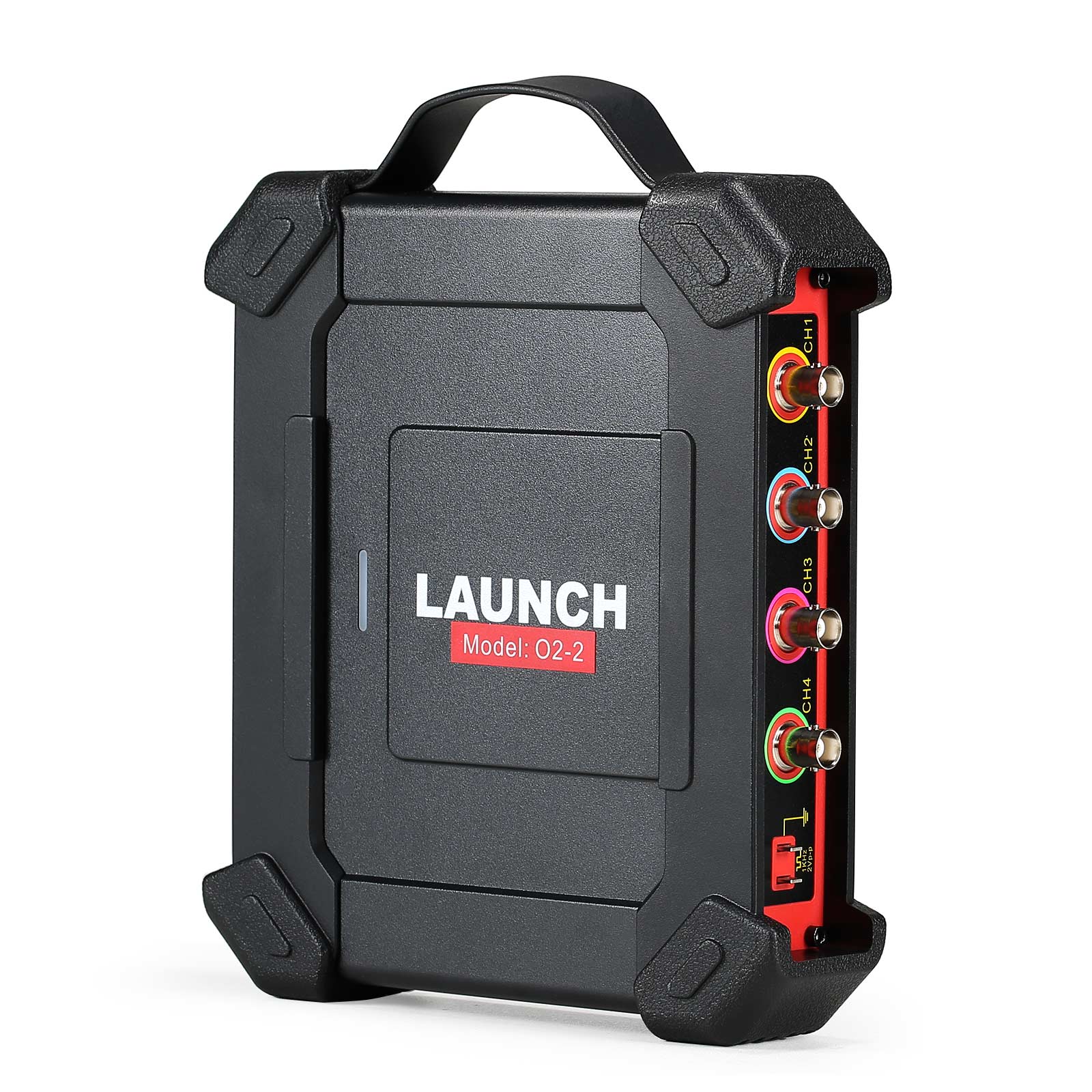

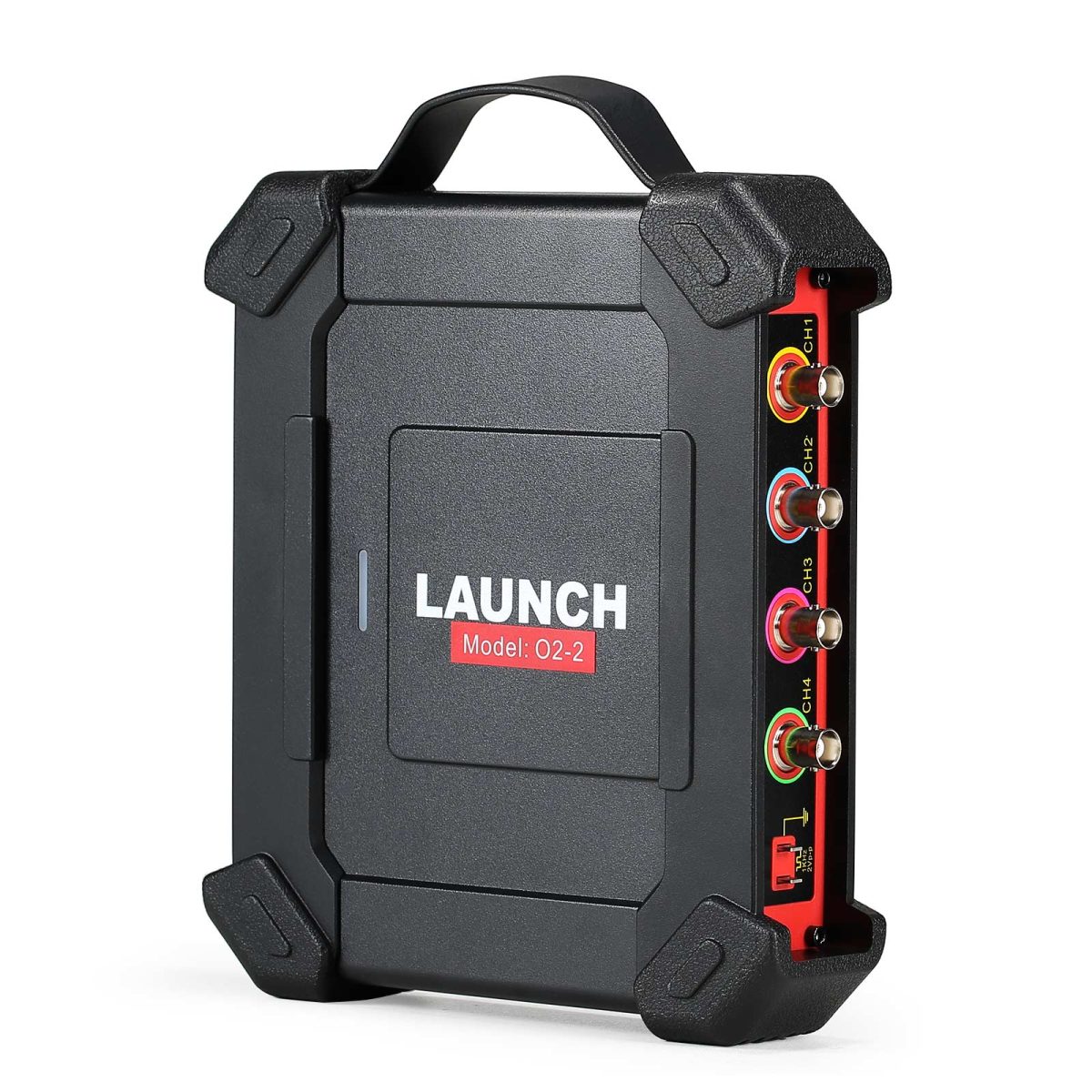

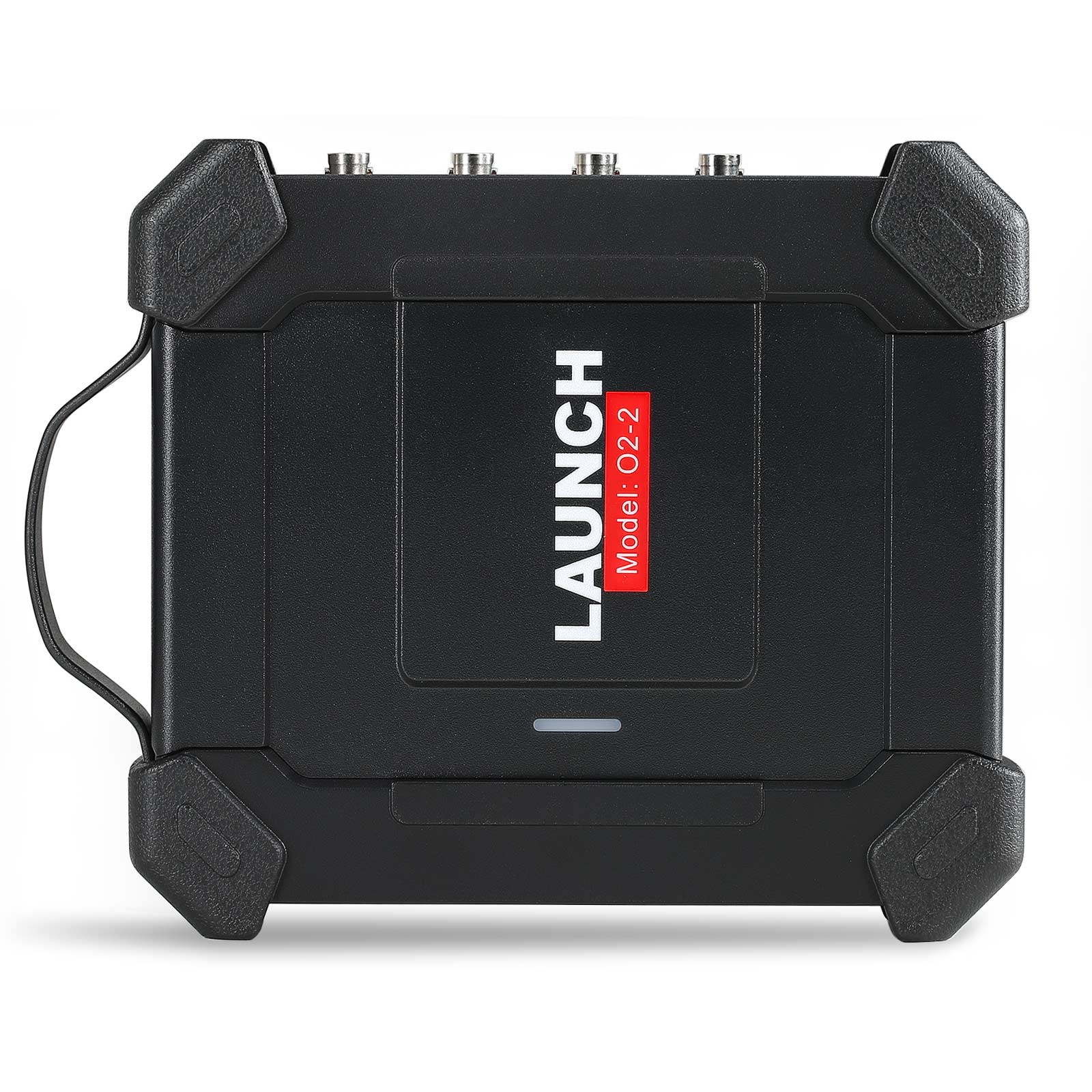

복잡한 전기 고장을 해결하기 위한 송신 O2-2 오실로스코프 카트리지
LAUNCH O2-2 Scopebox는 새로운 디자인과 업그레이드 하드웨어를 사용하여 센서, 실행기 및 회로와 같은 다양한 전기 부품에서 고급 장애를 감지하는 다기능 및 사용이 편리한 추가 모듈입니다.O2-2 애플리케이션을 X-431 시리즈 문제 해결기와 통합하면 정확하고 결정적인 문제 해결을 제공하여 작업장과 엔지니어가 문제 해결기의 기능을 확대할 수 있습니다.
X431 PRO ELITE, X431 Throttle, X431-Pad II AE, X431-Torque, X491-Turbo, X431Pro3S+, X431-1PAD V, X431-2Pad VII, X4301-IMMO ELITE, X431/IMMO PLUS와 같은 X2-2 애플리케이션과 X-431 시리즈 스캔 도구를 통합하여 결과를 얻을 수 있습니다.

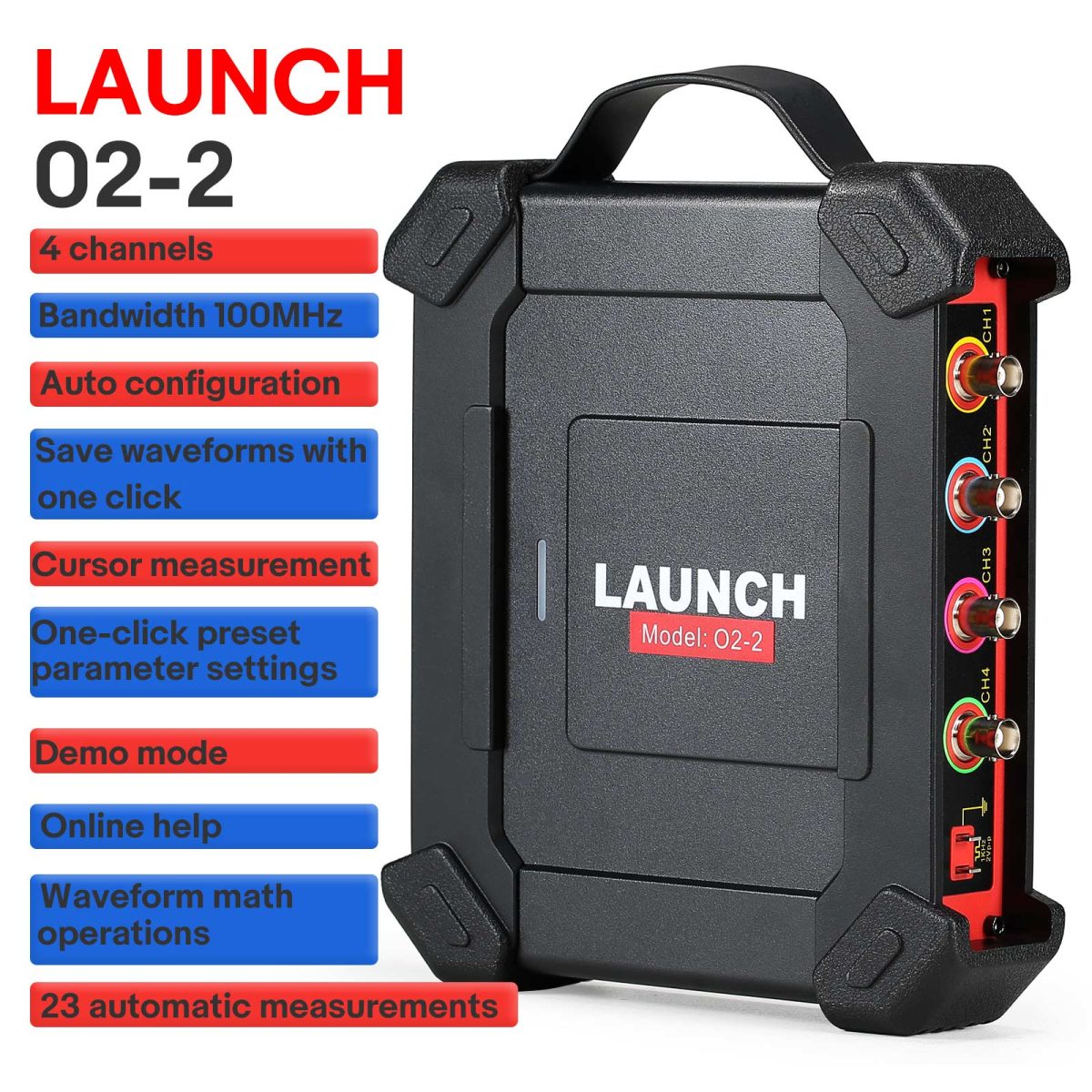

주요 특징:
4개 채널
대역폭 100MHz
자동 구성
파형을 저장하려면 클릭하십시오.
커서 측정
원키 프리셋 파형 매개변수 설정
데모 모드
온라인 도움말
파형 수학 연산
자동 측정 23개
피쳐:
1. ECU 문제 해결 및 진단
2. 향후 분석을 위해 고해상도 파형 데이터를 기록하고 재생할 수 있는 능력원클릭 시작 기능을 통해 사용자 캡처 가능
3. 다른 범위에 비해 특정 파형의 처리 효율을 70% 향상
4. 쉽게 전환할 수 있도록 한 화면에 표시되는 23가지 자동 측정 변수에 액세스
5. 가상 키보드를 클릭하여 이름과 문자를 직접 입력할 수 있어 프로세스를 단순화하고 90% 효율 향상
6. 최대 50M의 버퍼 스토리지
7. 확대 / 축소 기능을 사용하여 정확한 세부 사항 보기
8. 개인 시스템 설정을 사용자 정의할 수 있으며 보기 위해 구성 파일로 저장할 수 있음
9. 자체 교정 기능을 통해 최대 측정 정밀도를 위해 오실로스코프 신호 경로를 최적화할 수 있음
10. 고급 파형 분석을 위한 덧셈, 뺄셈, 곱셈 및 FFT 함수와 같은 파형 수학 연산 확대
11.회로, 센서, 실행기, 점화 테스트 등을 포함한 다양한 자동차 테스트
다국어 사용자 인터페이스
12.USB Sunc 데이터는 터틀, 태블릿과 같은 외부 장치로 전송됩니다.
기능:
여러 차량 사전 설정 프로젝트 테스트 지원
회로, 센서, 실행기, 점화 테스트, 통신 테스트 및 조합 테스트와 같은 다양한 자동차 사전 설정 프로젝트 테스트를 지원하고 각 테스트에 대한 다양한 매개 변수 및 특정 연결 방법을 사전 설정합니다.
23 자동 측정 설정
23개의 자동 측정 설정이 한 화면에 표시되어 한눈에 볼 수 있으며 가볍게 터치하면 클릭할 수 있습니다.원터치 지우기를 지원하여 페이지를 넘기거나 여러 번 검색하는 번거로움을 없애고 자동 측정을 사용하기 쉽고 편리하게 합니다.
빠른 트리거 전원 전환
에지, 펄스 및 기타 트리거를 지원합니다.간단하고 직관적인 트리거 설정과 빠른 트리거 소스 전환 방법은 오실로스코프 응용에서 가장 어려운 부분을 매우 쉽게 만든다.
클릭 한 번으로 파형 사전 설정 매개변수 빠르게 생성하기
파형을 테스트할 때 현재 인터페이스에 이미 있는 설정을 원클릭으로 파형 사전 설정 매개변수로 저장할 수 있습니다.나중에 유사한 파형을 테스트할 때 사전 설정 매개변수를 직접 로드할 수 있으며 반복적으로 설정할 필요가 없습니다.
클릭 한 번으로 파형 저장
클릭 한 번으로 화면에 현재 표시된 파형을 빠르게 저장하고 지정된 형식으로 자동으로 저장할 수 있습니다.나중에 표시될 참조 채널 파형으로 직접 사용할 수 있습니다.
편리한 커서 작업
가로 및 세로 커서를 각각 한 번 클릭합니다.각 커서는 독립적으로 드래그할 수 있으며 커서 추적은 간단한 하이라이트 터치를 통해 직접 구현할 수 있어 전체 효율이 80% 이상 향상되었습니다.
커서 / 위상 눈금자의 적절한 변경 지원
파형이 확대 / 축소되면 커서와 위상 표시가 적절하게 변경되어 측정 범위가 변경되지 않습니다.
수직 또는 수평으로 확대 또는 축소할 수 있는 두 점 터치 지원
수평 또는 수직으로 드래그하여 파형을 수평 또는 수직으로 확대 또는 축소할 수 있습니다.
데모 기능 지원
오실로스코프에 연결할 필요 없이 일반적인 기능을 보여주기 위해 정현파형을 미리 설정합니다.
파형 수학 연산 지원
빠른 푸리엽 변환 외에도 이중 채널 파형의 덧셈, 뺄셈, 곱셈 및 나눗셈 계산을 지원합니다.
발사 O2-2 오실로스코프 박스와 발사 O2-1 오실로스코프 박스의 상세한 비교
| 모델 | O2-1 | O2-2호기 |
| 채널 | 사 | 사 |
| 밴드 | 100메가헤르츠 | 100메가헤르츠 |
| 상승 시간 | ≤ 3.5ns(일반) | ≤3.5ns |
| 최대 샘플링 속도 | 1Gbps(4개 채널용) | 1Gbps（1Gbps） |
| 입력 저항 | 1MΩ±1.5% | 1MΩ±1.5% |
| 저장 깊이 | 5000만 | 1000만 |
| 샘플링 비트 | 8비트 | 8비트 |
| 수직 정밀도 | 3% | 3% |
| 수직 기어 | 5볼트 ~ 10볼트. | 5볼트 ~ 10볼트. |
| 반전 | 지원 | 지원 |
| 채널 결합 | 직류, 커뮤니케이션 | 직류, 커뮤니케이션 |
| 타임베이스 기어 | 5나노초~1km | 1ns-1ks |
| 시기 정밀도 | 20 ppm | 20 ppm |
| 샘플링 모드 | 정상 | 정상 |
| CAN 버스 디코딩 | CAN、LIN | CAN、LIN |
| 트리거 유형 | 가장자리, 펄스 폭 | 가장자리, 펄스 폭 |
| 트리거 모드 | 정상, 자동 및 단일 시퀀스 | 정상, 자동 및 단일 시퀀스 |
| 트리거 샤프트 | 직류, 잡음 억제 | 직류, 잡음 억제 |
| 수학 | 듀얼 웨이브 FFT | 듀얼 웨이브 FFT |
| 모니터 | YT, 줌, 스크롤 | YT, 줌, 스크롤 |
| 스크롤 모드 | 200ms/div～1000s/div | 200ms/div～1000s/div |
| 자동 구성 | 지원 | 지원 |
| 자동 측정 | 23 | 23 |
| 커서 | 수평 커서, 수직 커서 | 수평 커서, 수직 커서 |
| 기술 지원 | USB 포트, DC IN 포트 | USB 포트, DC IN 포트 |
| 데이터 전송 방법 | 일반 직렬 버스 | 일반 직렬 버스 |
| 차량 구성 옵션 | 회로, 센서, 실행기, 점화 | 회로, 센서, 실행기, 점화 |
| 작동 온도 | 0℃~50℃ | 0℃~50℃ |
| 전원 범위 | USB 커넥터: 5V/1A DC: 12V/24V |
USB 커넥터: 5V/1A DC: 12V/24V |
| 호환성 | 태블릿 해상도에 따라 다양한 어플리케이션 필요 | 하나의 APP가 여러 태블릿 해상도와 호환 가능 |
| 멀티 터치 제스처 | 아니요 | 수직 또는 수평으로 확대 또는 축소할 수 있는 두 점 터치 지원 |
| 차량 배치 | 아니요 | 각 테스트 항목은 온라인 도움말 문서를 지원할 수 있습니다 (나중에 필요에 따라 도움말 문서를 컴파일할 예정). |
| 강인성 업그레이드 | 수동 업그레이드 | 온라인 업그레이드 지원 |
| 트리거 | 정상적인 트리거 대기 중에는 파형 관찰을 확장할 수 없습니다. | 정상적인 트리거 대기 중 정상적으로 사용할 수 있습니다. |
| 데모 기능 | 아니요 | 네 |
| 분할 화면 | 아니요 | 네 |
| 샘플링 속도 | 단일 채널 1G/s, 2개 이상의 채널 250M/s | 1채널 1G/s, 2채널 500M/s, 멀티채널 250M/s |
| 시작 시간 | 2-3S 유형 | 약 16초 |
| 전력 소비량 | 약 6W | 약 7.5W |

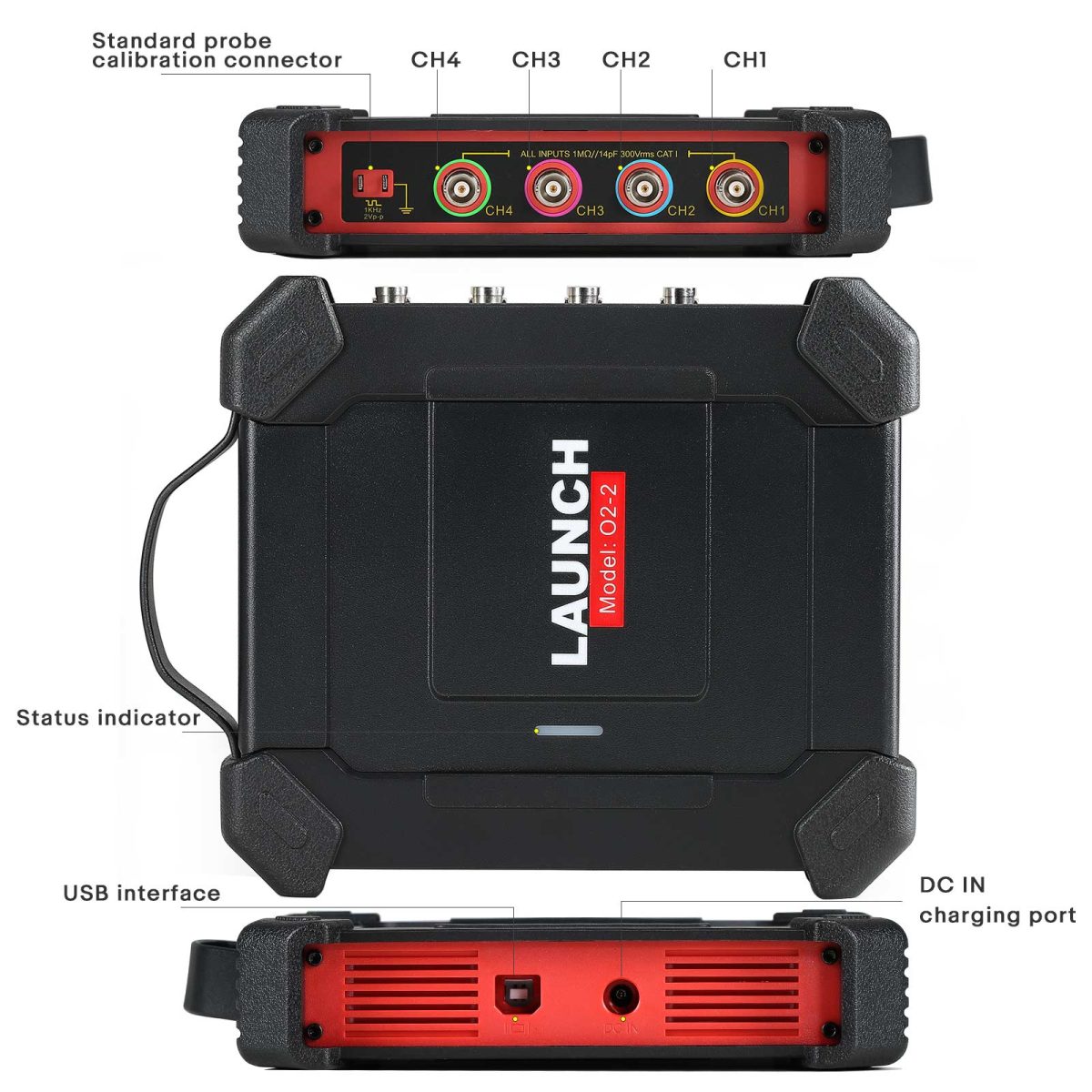

케이블을 어떻게 연결합니까?
서로 다른 응용 장면에는 서로 다른 연결 방법이 필요합니다 (어떤 응용 장면이든 다음과 같은 연결이 필요합니다).
먼저, 이중 전원 코드를 통해 오실로스코프 카트리지에 전원을 공급합니다. 이중 전원 코드의 한쪽 끝을 오실로스코프 카트리지의 전원 커넥터에 연결하고 다른 한쪽 끝을 차량 배터리에 연결하여 전원을 공급합니다 (빨간색 연결 양극, 검은색 연결 음극).
참고: *PADVII 시리즈 태블릿은 USB 전원을 지원합니다.
2. USB 케이블의 B형 단자를 오실로스코프의 B형 인터페이스에 연결하고 다른 한쪽을 진단 장치의 USB 인터페이스에 연결한다.
사양:
| 채널 | 사 |
| 대역폭 | 100메가헤르츠 |
| 상승 시간 | 3.5ns(일반) |
| 정확성 | ±3% |
| 입력 임피던스 | 1백만 ± 1.5% |
| 입력 유형 | 단일 BNC 커넥터 |
| 입력 연축기 | 직류, 커뮤니케이션 |
| 과부하 보호 | 단일 입력 ± 200V |
| 기간 범위 | 1ns~1ks(1채널) |
| 1ns~1ks(2채널) | |
| 1ns~1ks(4채널) | |
| 수직 해상도 | 8비트 |
| 버퍼 메모리 | 10M(4채널용) |
| 전원 커넥터 | USB 포트, DC IN 포트 |
| 데이터 교환 방식 | 일반 직렬 버스 |
| 트리거 모드 | 정상, 자동 및 단일 시퀀스 |
| 고급 트리거 | 가장자리, 펄스 폭 |

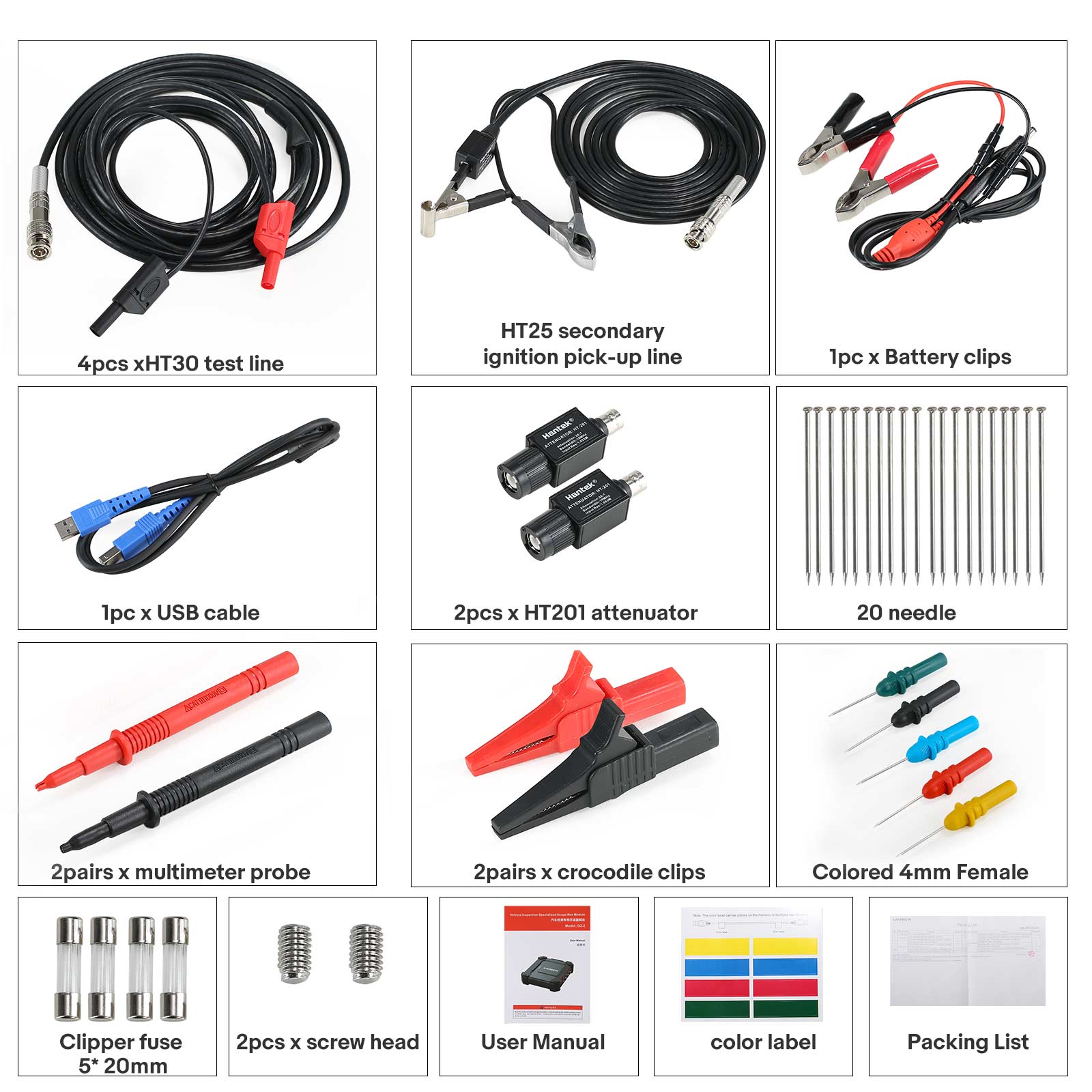

포장 목록:
송신 O2-2 호스트 1개
BNC – 4mm 인터페이스 테스트 케이블 1개
보조 점화 센서 케이블 1개
USB 케이블 1개
x 20:1 감쇠기 1개
10000 미터 프로브 1개
배터리 클립 1개
피어싱 프로브 키트 1개
악어집게 2개
독립 점화 연장 케이블 1개
COP 독립 점화 프로브 1개
