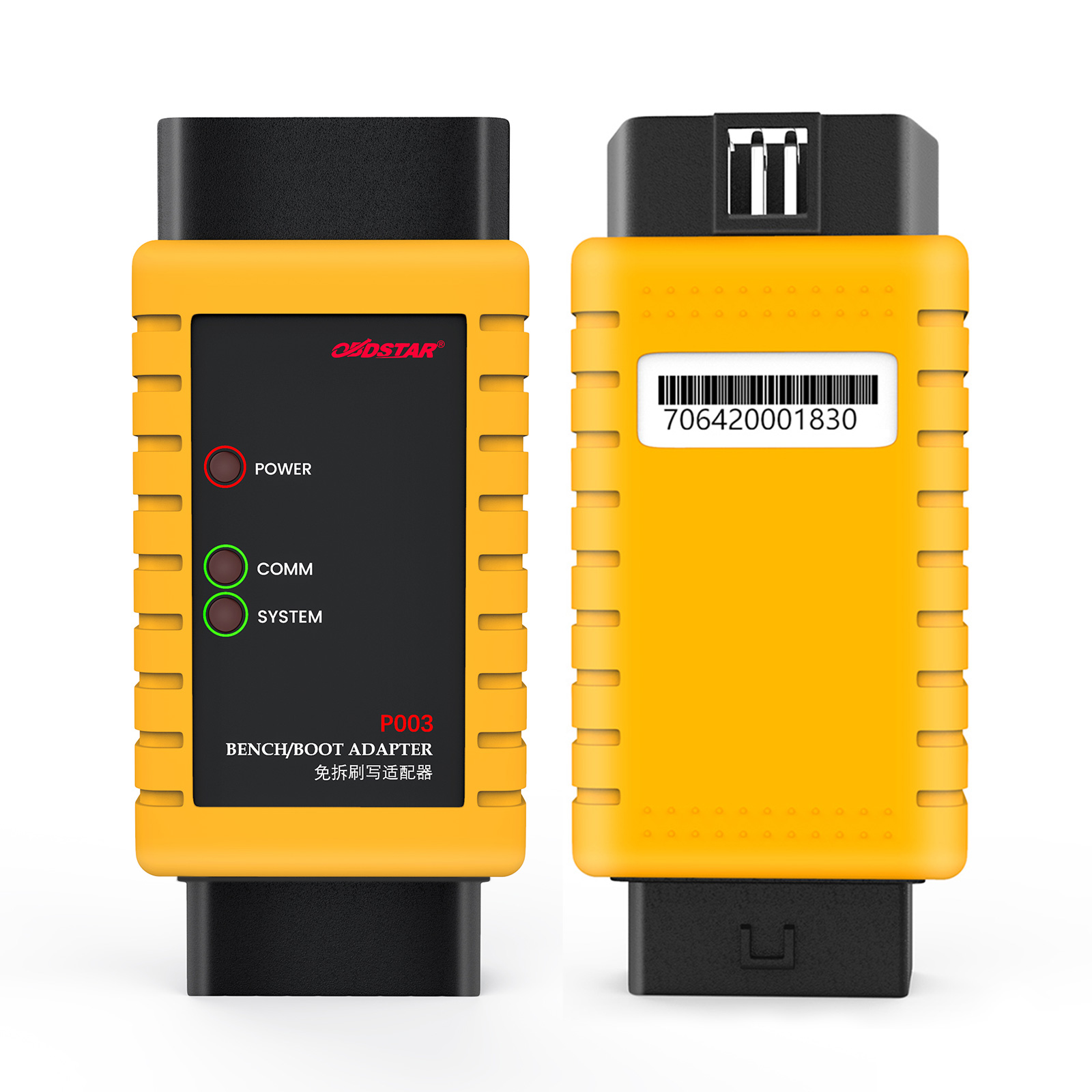

OBDSTAR P003 KIT ECU CS PIN 읽기용 작업대/부트 어댑터는 OBDSTAR X300 DP/X300 DP PLUS/DC706/X300 PRO4/키 마스터 DP/MS80과 함께 사용

OBDSTAR P003 키트 P003 어댑터, ECU 작업대 케이블, OBDSTAR X300 DP/X300 DP PLUS/X300 PRO4/키 마스터 DP와 함께 사용

P003 Kit은 OBDSTAR IMMO 시리즈 태블릿과 함께 ECU eeprom 및 flash 데이터를 읽고 쓸 수 있으며 폭스바겐/스코다/아우디/시트, 벤틀리, 푸조/시트로엥/DS, 람보르기니, 포르쉐, 마힌다 등의 BOSCH ME17XX, MED17XXXX, EDC17XX 및 CONTINENTAL PCR2.1의 IM 데이터를 계산합니다.

OBDSTAR IMMO 시리즈 태블릿과 함께 사용 가능:
OBDSTAR X300DP Plus 키 호스트 DP Plus
X300 Pro4 기본 키 5
OBDSTAR DC706 ECU TCU 클론 도구

참고:
1. 새로운 OBDSTAR P003 KIT(SE156)은 DC706/MS80과 함께 사용 가능
이전 버전(SE156-B)은 X300 DP/X300 DP PLUS/X300 PRO4/Key Master DP와 함께 사용할 수 있습니다.

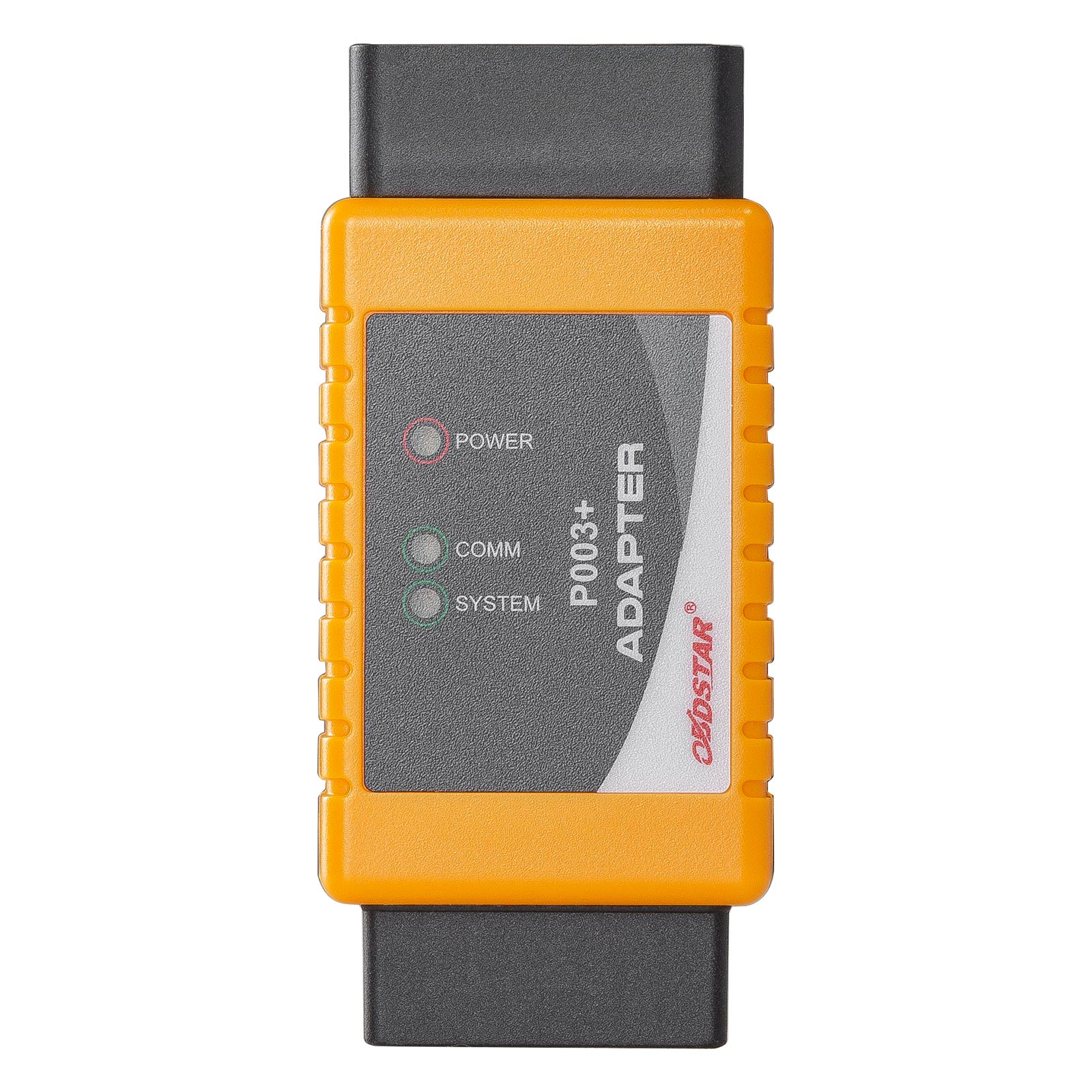

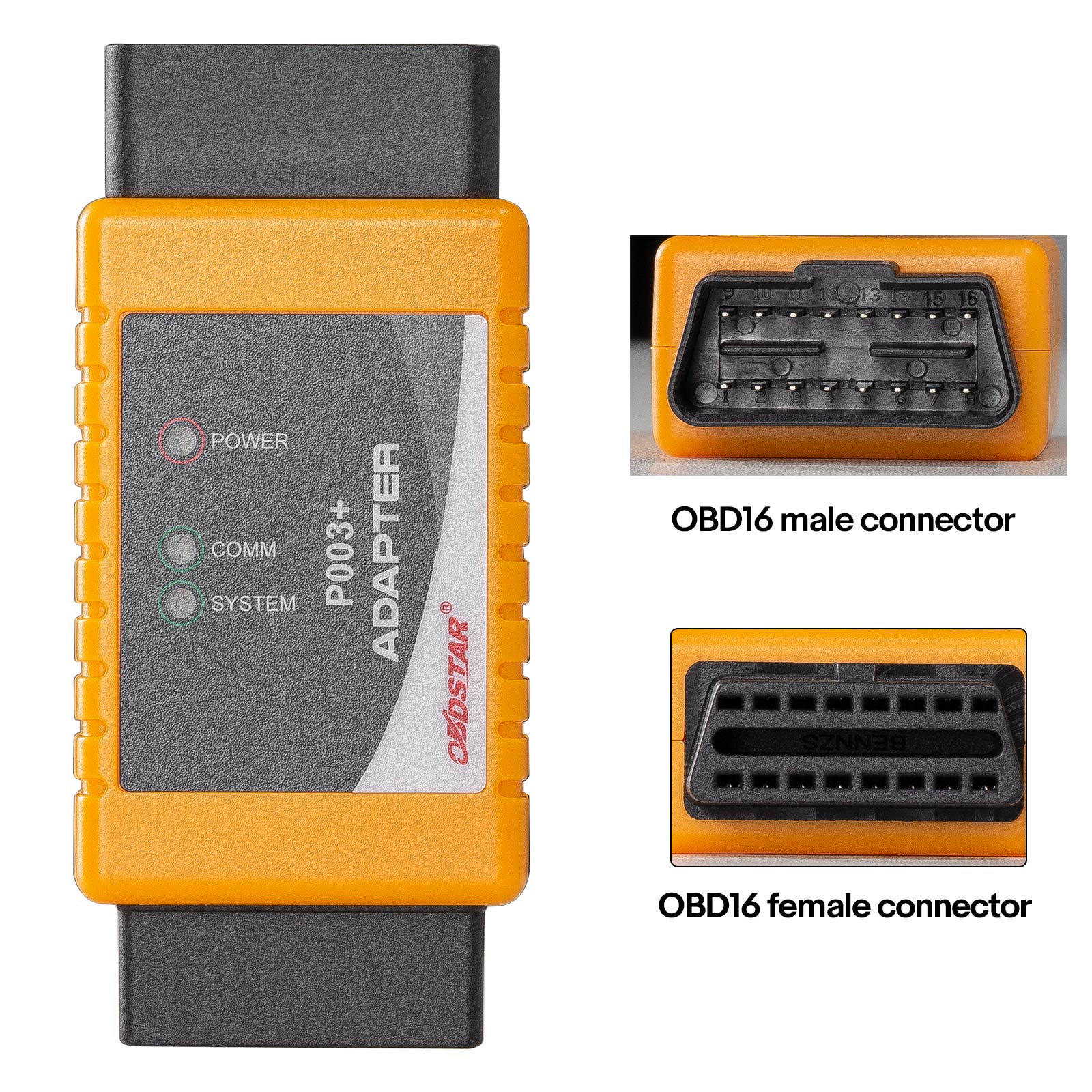

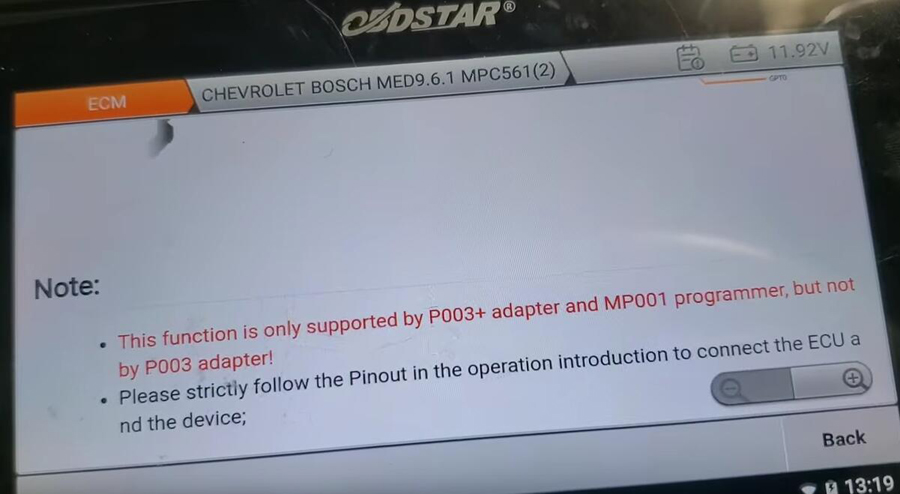

일부 기능은 P003+ 어댑터(SE156-C) 및 MP001 프로그래머에서만 지원됩니다.DC706의 경우P003+ 키트.

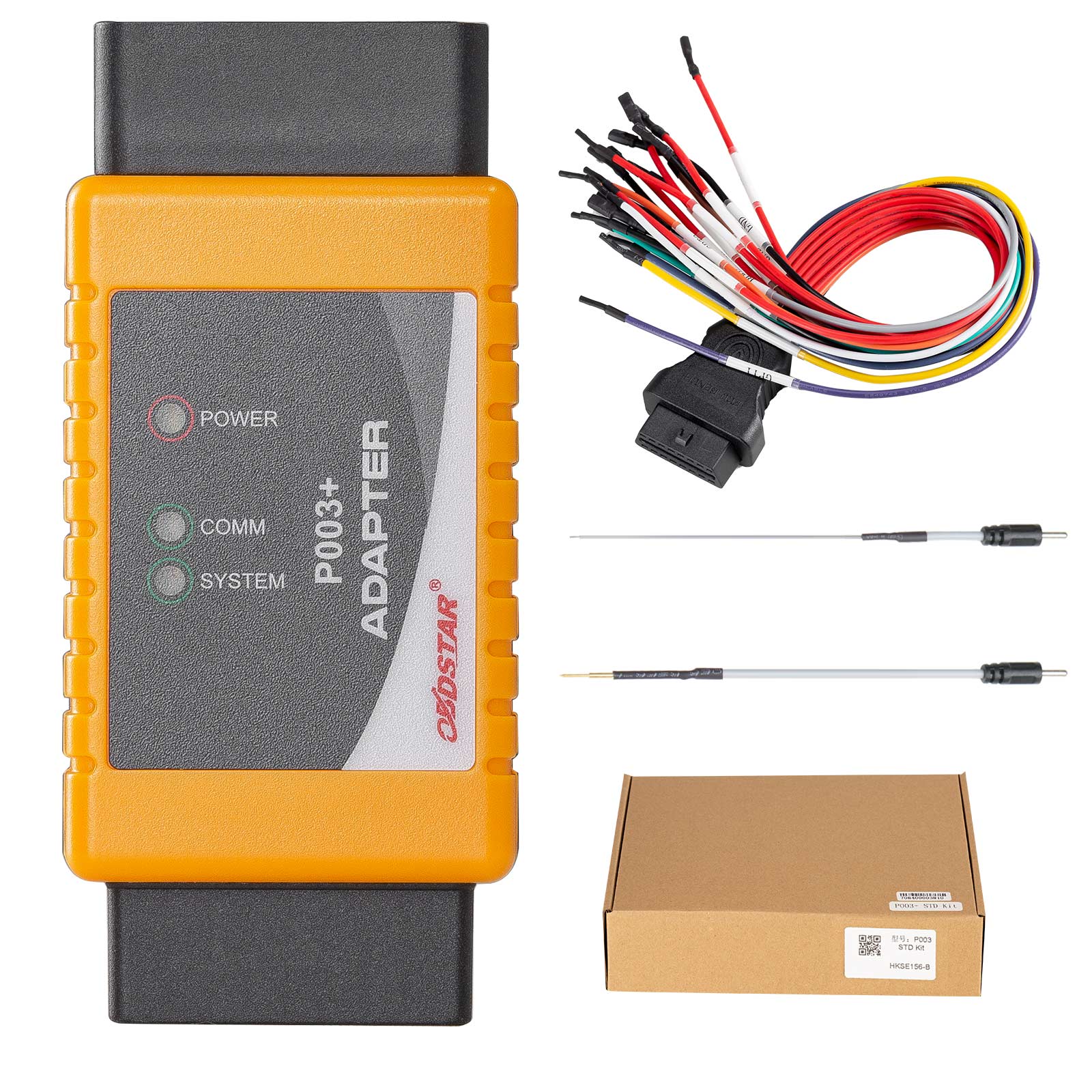

사연락처. 구매만 지원P003+ 키트하드웨어, 변경 OBDSTAR P003 키트의 새 버전P003+ 키트DC706의 경우 ECU BENCH 점퍼가 동일합니다.

OBDSTAR P003 키트의 주요 특징:
1. 휴대용 디자인
2. 간단한 조작
3. 고성능

기능:

1. 콘티넨탈 그룹 PCR 2.1 읽기 CS, PinCode, MAC 값 P003 KIT
보쉬 MED17.4.4 읽기 eeprom, PinCodeP003 KIT
3. 보쉬 EDC17C60 읽기 eeprom, 핀 코드 P003 키트
보쉬 MD1CS018 읽기 eeprom, PinCodeP003 KIT
5. 보쉬 MED17XX/EDC17XX 읽기 eeprom, flash, CS, PinCode, MAC 값
6.Bosch ME17XX 읽기/쓰기 eeprom, 플래시
7.T87A, 6HP 읽기/쓰기 TCM eeprom, 플래시

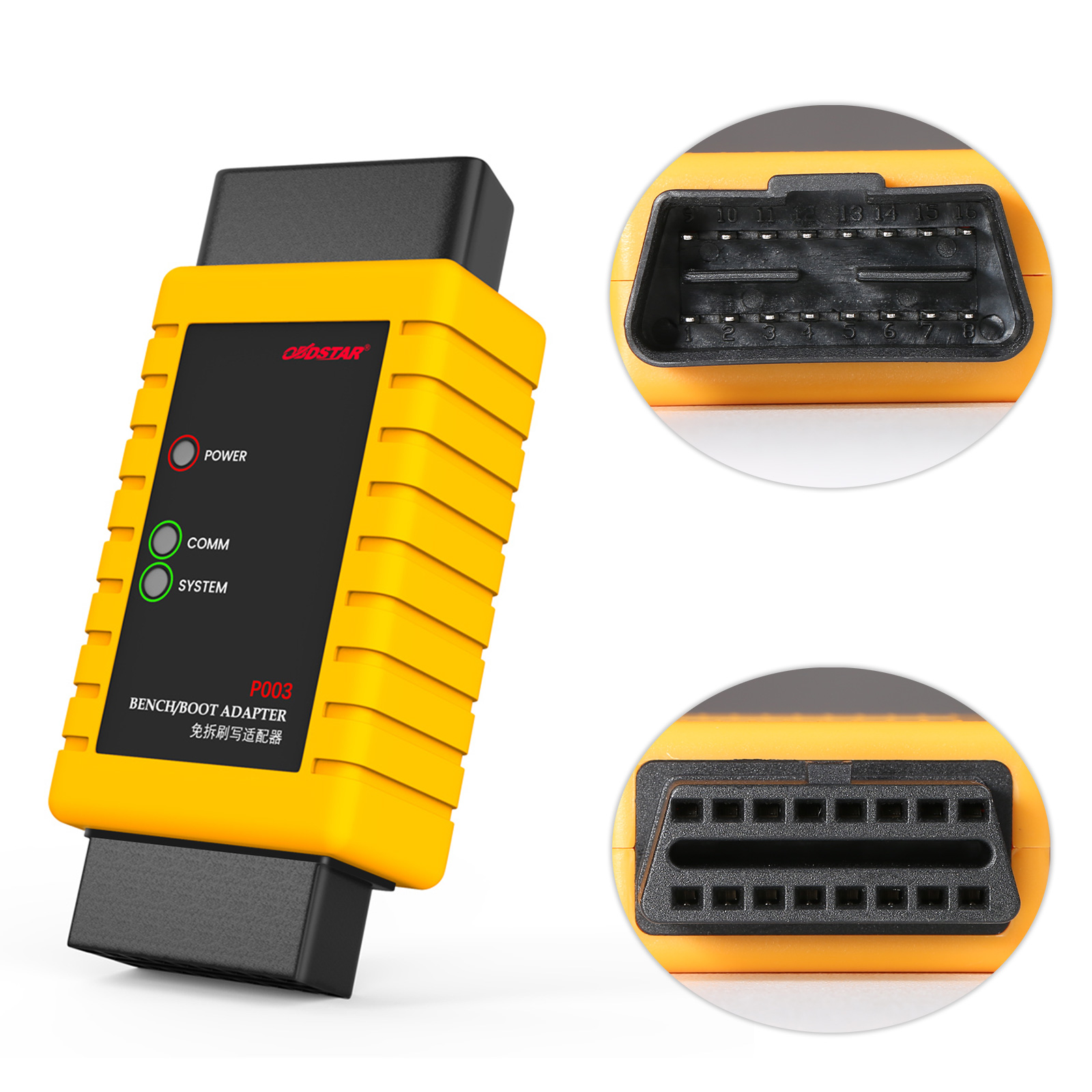

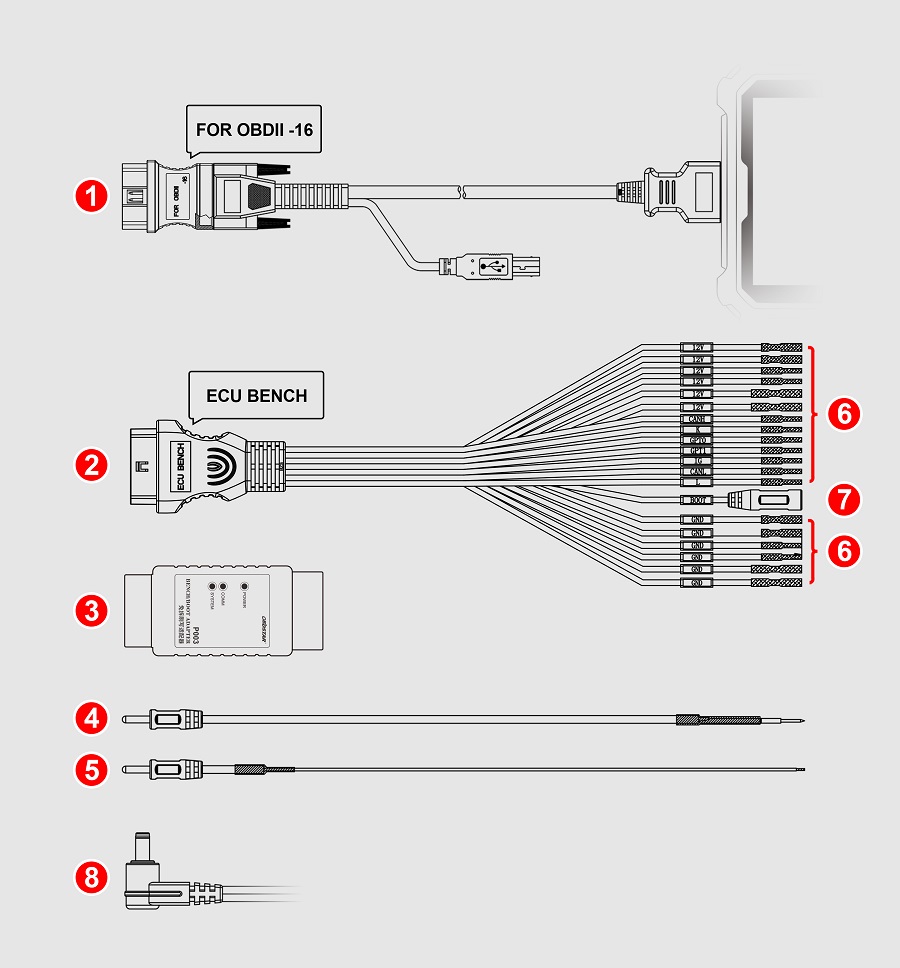

OBDSTAR P003 키트 개요:

1. 진단 케이블 OBD 커넥터(수컷)
2. P003 커넥터 연결(내부 스레드)
3. P003 어댑터
4. 방진 커버 점퍼(스프링 바늘)
5. 방진 커버 점퍼 (용접)
6.ECU 핀 커넥터
7.ECU 부트 커넥터
8.12V 전원 공급 장치

연결 방법:

워크벤치 모드

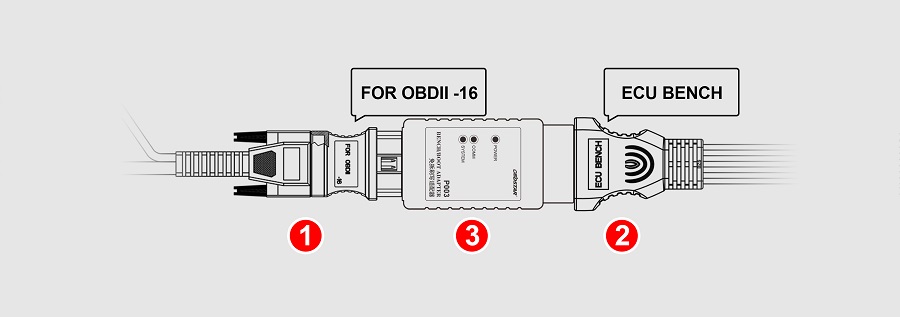

단계 1: 다음 그림과 같이 1, 2, 3을 연결합니다.

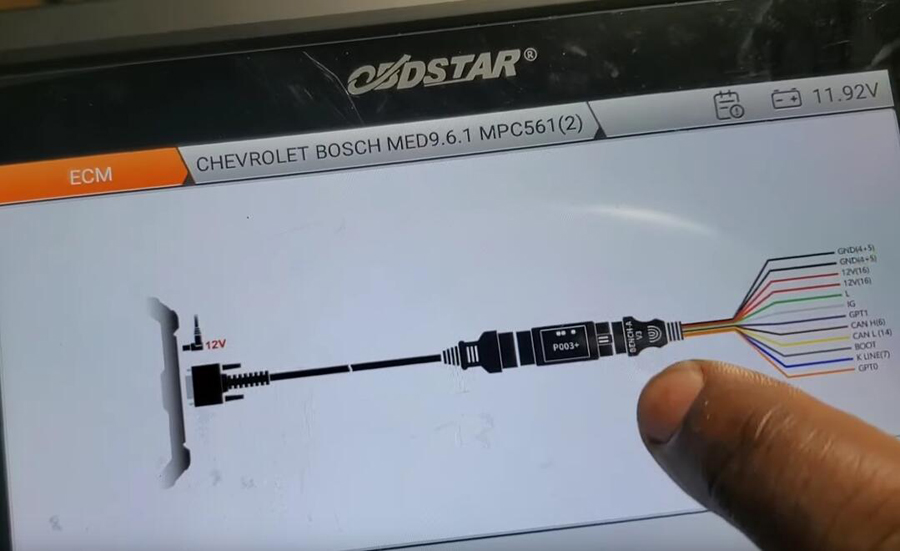

2단계: 케이블링 다이어그램에 따라 ECU 핀 커넥터를 ECU에 연결합니다.
3단계: 12V 전원을 진단 기기에 연결합니다.
4단계: 진단 장치의 데이터를 읽습니다.

시작 모드
단계 1: 다음 그림과 같이 1, 2, 3을 연결합니다.

2단계: 케이블링 다이어그램에 따라 ECU 핀 커넥터를 ECU에 연결합니다.
3단계: 7을 4 또는 5에 연결하고 ECU에 연결합니다.
4단계: 12V 전원을 진단 기기에 연결합니다.
5단계: 진단 장치의 데이터를 읽습니다.

OBDSTAR P003 키트 기능
보쉬 ECU 데이터, CS, PIN 코드 등을 읽는 데 사용되며, 아우디, 시트로엥, DS, 마힌드라, 푸조, 스코다, 시애틀, 폭스바겐 등을 포함한다. 더 많은 차종이 개발 중이다…

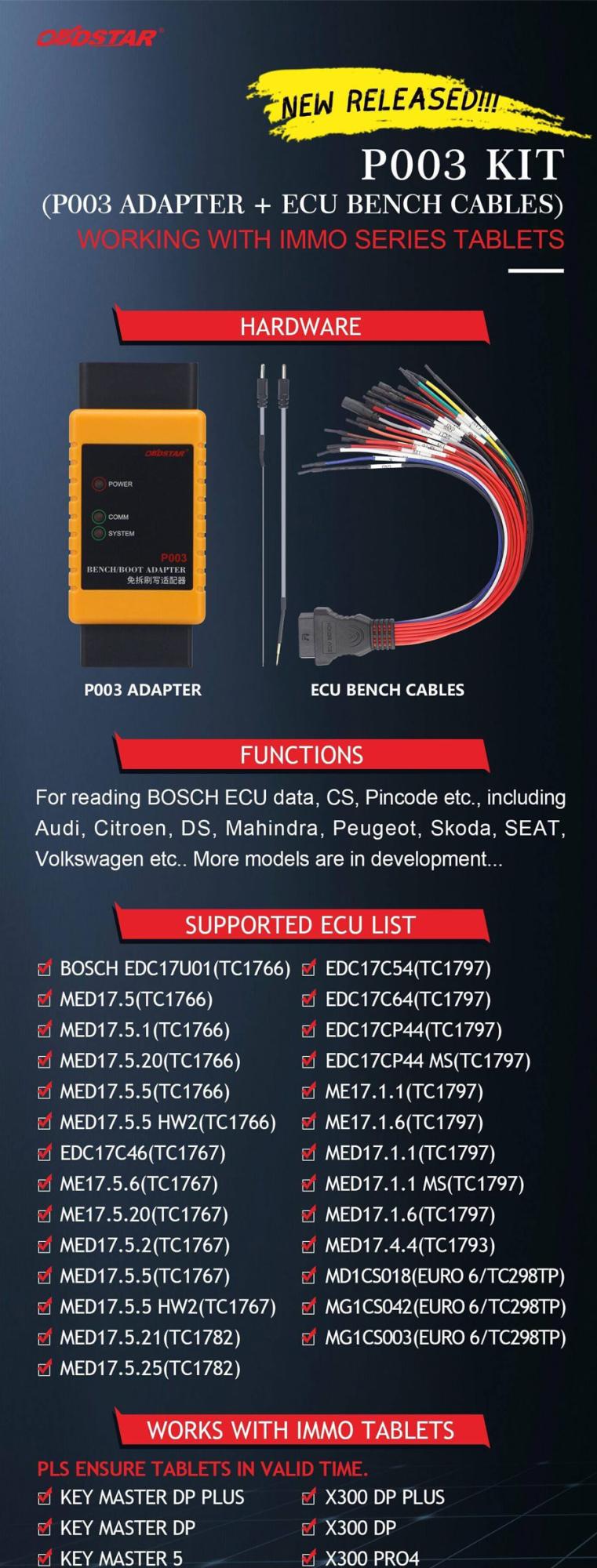

OBDSTAR P003 키트에서 지원되는 ECU 목록
BOSCH EDC17U01(TC1766), MED17.5(TC1766 6을 포함한 ECU 지원
HW2(TC1767), MED17.5.21(TC1782(Euro 6/TC298TP), MG1CS003(Euro6/TC299TP) 등이다.

사양:

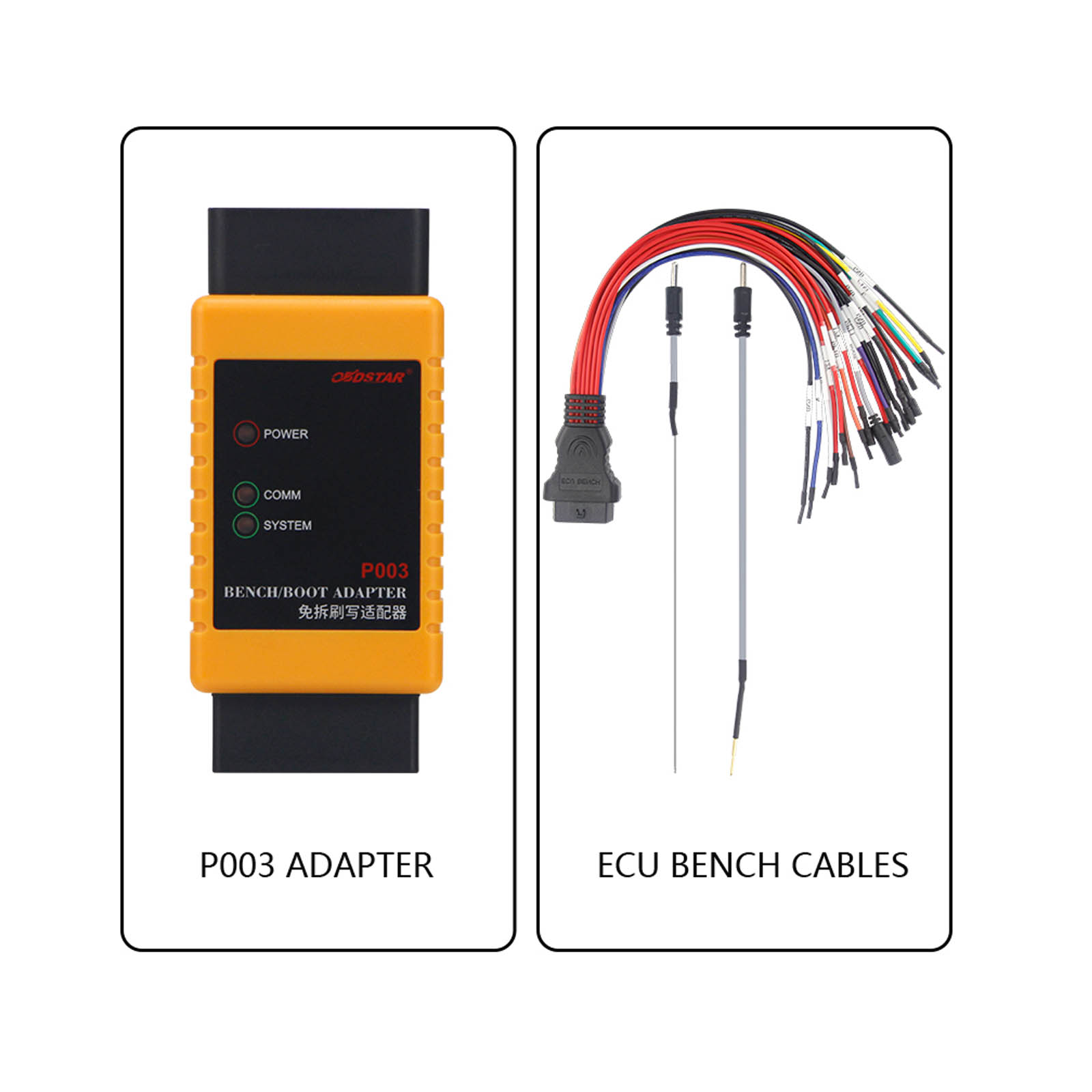

OBDSTAR P003 키트:

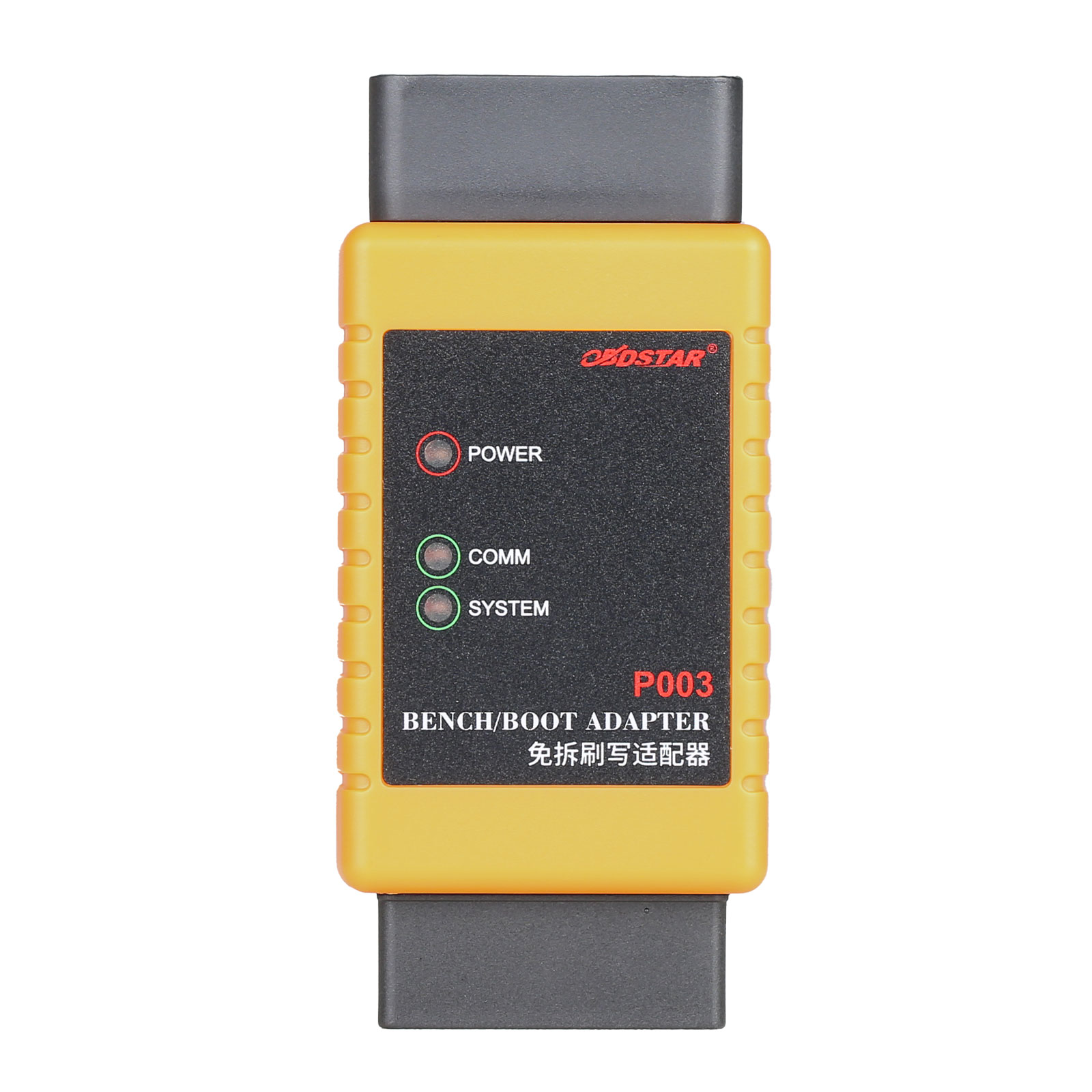

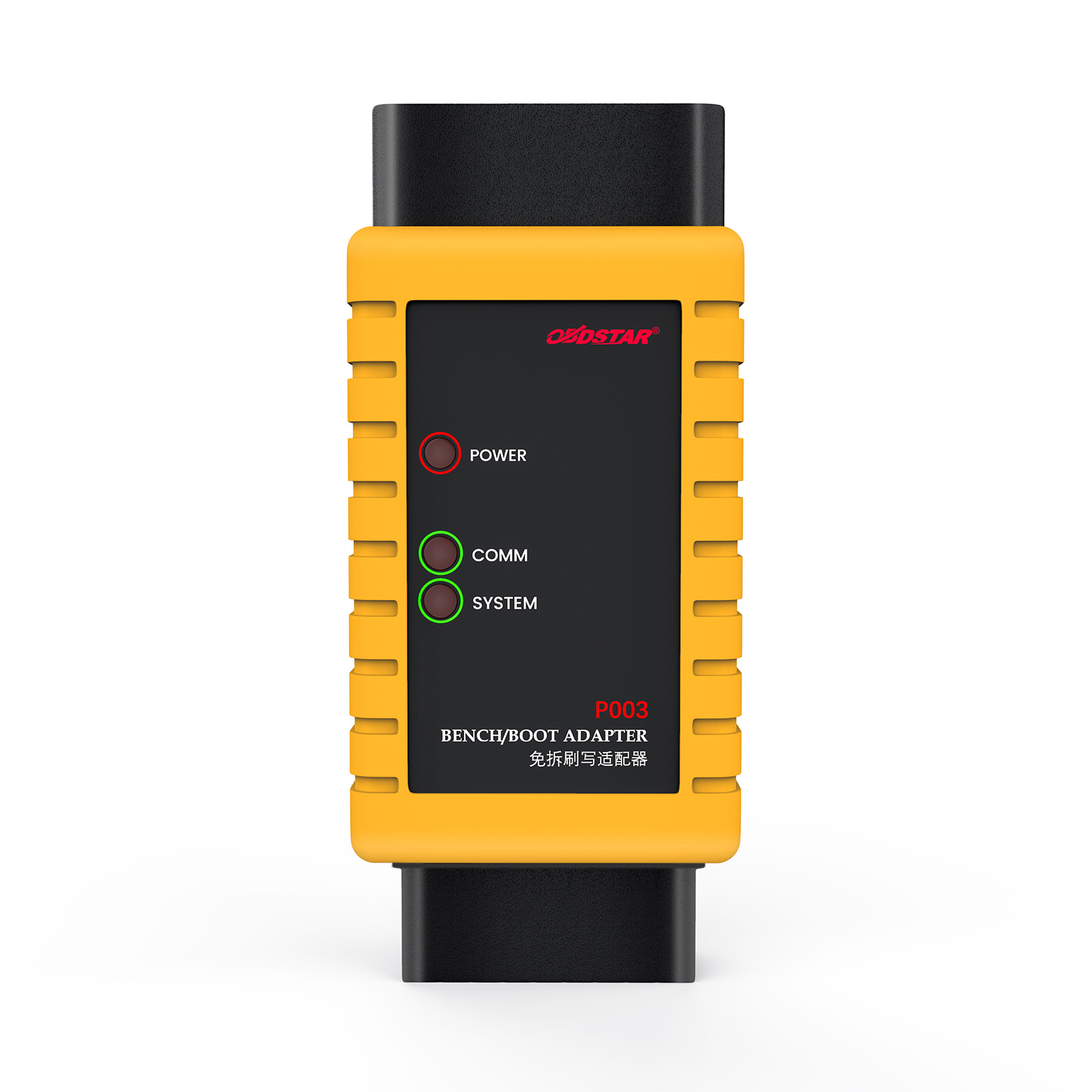

1.P003 어댑터

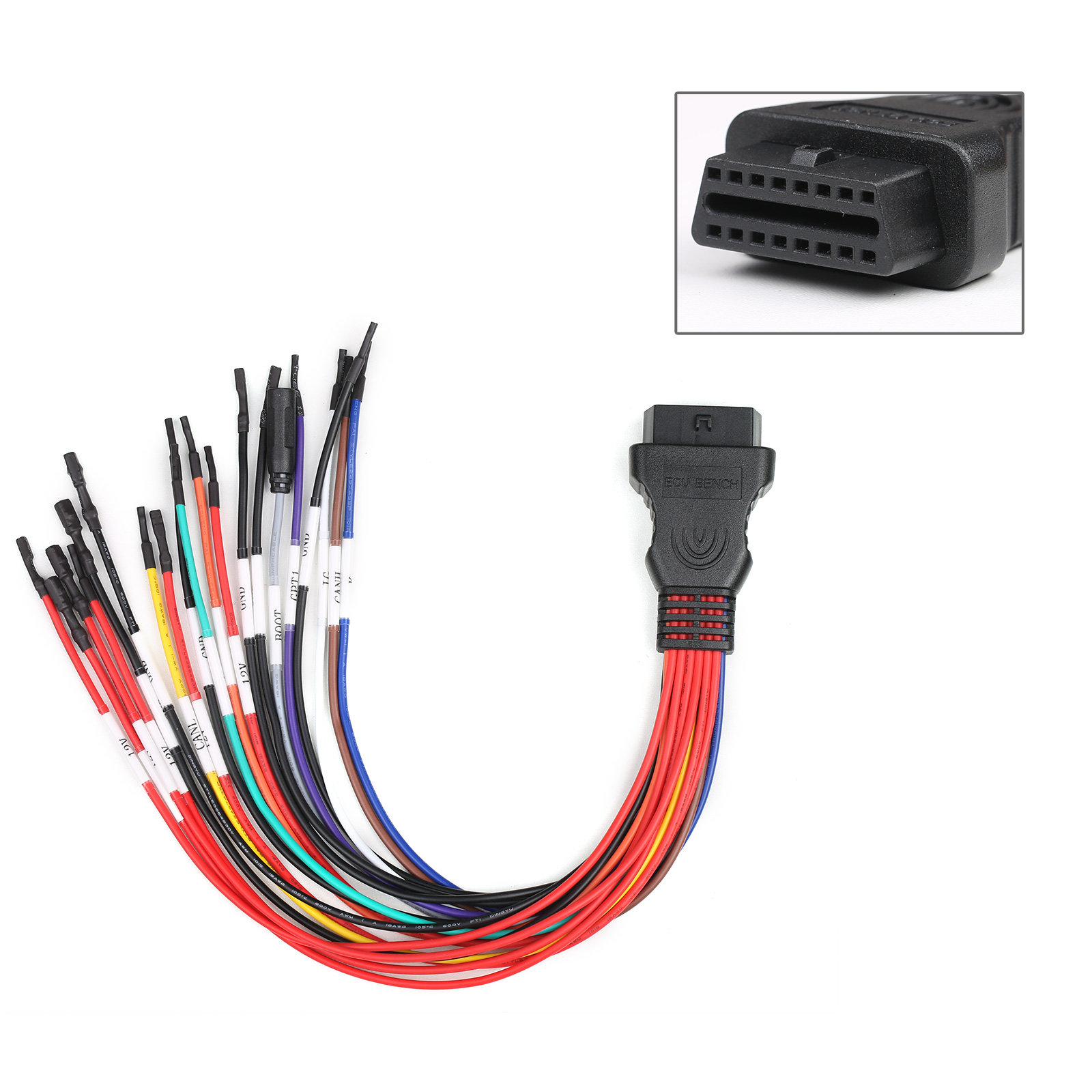

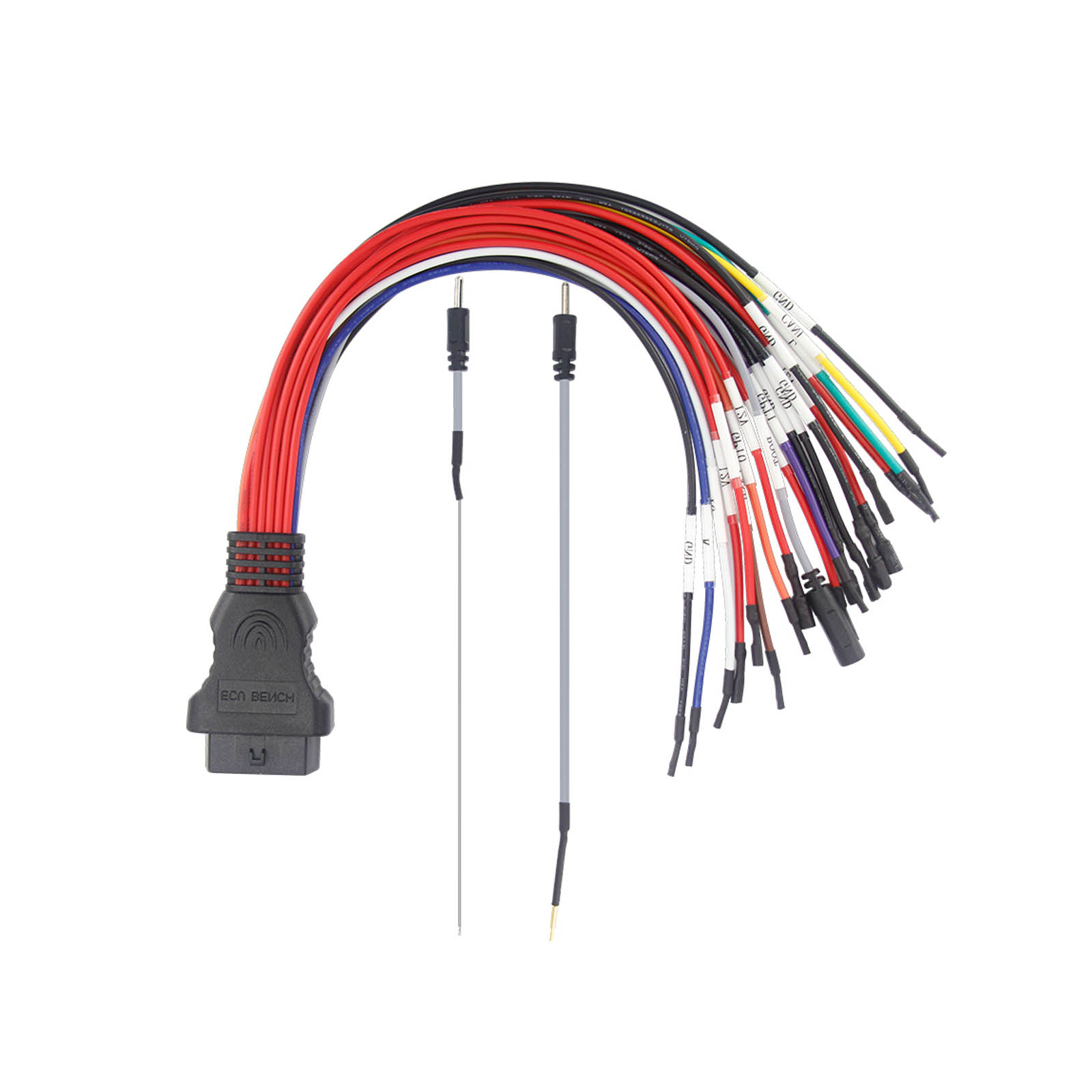

2. ECU BENCH 케이블

OBDSTAR P003 키트에서 지원되는 ECU 목록:

1. 콘티넨탈 그룹 PCR2.1(TC1796)

2010-2014 아우디 A1 (8X) 1.6리터 디젤 엔진

2009-2012 아우디 A3 (8P) 1.6리터 디젤 엔진

2009-2013 Seat Altea 1.6리터 디젤 엔진

2010-2016 Seat Ibiza IV(6J) 1.6리터 디젤 엔진

2010-2012 Seat Leon II 1.6리터 디젤 엔진

2014 Seat Toledo(KG) 1.6리터 디젤 엔진

2010-2013 스코다 Octavia II (1Z) 1.6리터 디젤 엔진

2010-2013 Skoda Fabia II (5J) 1.6리터 디젤 엔진

2010-2011 Skoda Roomster(5J) 1.6리터 디젤 엔진

2013-2014 스코다 래피드(NH) 1.6ℓ 디젤엔진

2011-2013 스코다 Superb(3T) 1.6리터 디젤 엔진

2012/2015 스코다 스노우 (5L) 1.6리터 디젤 엔진

2010~2015년 폭스바겐 카디(2K) 1.6리터 디젤 엔진

2009-2013 폭스바겐 골프 VI 1.6리터 디젤 엔진

2010-2013 폭스바겐 골프 플러스 1.6리터 디젤 엔진

2011-2014년 폭스바겐 신형 비틀(9C) 1.6리터 디젤 엔진

2011년 폭스바겐 파사트 (B7) 1.6리터 디젤 엔진

2009~2014년 폭스바겐 폴로 V 1.6리터 디젤 엔진

2010~2015년 폭스바겐 투안(1T) 1.6리터 디젤 엔진
…

보쉬 MED17.4.4(TC1793)

시트로엥 C3 Mk2

시트로엥 C4 Gran Picasso

시트로엥 C4 MK2

시트로엥 C5 (RD/TD)

시트로엥 C6

DS DS3

DS DS5

DS-DS6

푸조 2008

푸조 208

푸조 3008(84쪽)

푸조 3008(T84)

푸조 308(T9)

푸조 4008

푸조 408

푸조 508
…

3. 보쉬 EDC17C60(TC1793)

시트로엥 벨링고

시트로엥 C-Elysee

시트로엥 C3 Aircross

시트로엥 C3 MK2

시트로엥 C3 피카소

시트로엥 C4 선인장

시트로엥 C4 MK2

시트로엥 C4 피카소

시트로엥 Jumpy

시트로엥 우주여행차

DS DS3

DS DS4 시리즈

DS DS5

푸조 2008

푸조 208

푸조 3008(84쪽)

푸조 308(T9)

푸조 5008(T87-P87)

푸조 508

훌륭한 전문가

푸조 목장 / 파트너

아름다운 여행자

오펠 / 토성 / 워커힐 그룹 E

오펠 / 토성 / 워커홀 Crossland X

오펠 / 토성 / 워커홀그란데랜드 X

도요타 Proace
…

4. 보쉬 MD1CS018

마힌드라 BS-6
…

5. 보쉬 MED17XX/EDC17XX

EDC17U01（TC1766）

EDC17C46（TC1767）

EDC17C54（TC1797）

EDC17C64（TC1797）

EDC17CP44（TC1797）

EDC17CP44 MS（TC1797）

MED17.5（TC1766）

MED17.5.1（TC1766）

MED17.5.20（TC1766）

MED17.5.5（TC1766）

MED17.5.5 HW2（TC1766）

MED17.5.2（TC1767）

MED17.5.5（TC1767）

MED17.5.5 HW2（TC1767）

MED17.5.21（TC1782）

MED17.5.25（TC1782）

MED17.1.1（TC1797）

약물 17.1.1ms(TC1797)

MED17.1.6（TC1797）
…

폭스바겐 / 스코다 / 아우디 / 시트, 벤틀리, 람보르기니, 포르쉐…

6. 보쉬 ME17XX

ME17.5.6（TC1767）

ME17.5.20（TC1767）

ME17.1.1（TC1797）

ME17.1.6（TC1797）
…

폭스바겐 / 아우디 / 스코다 / 시트, 벤틀리…

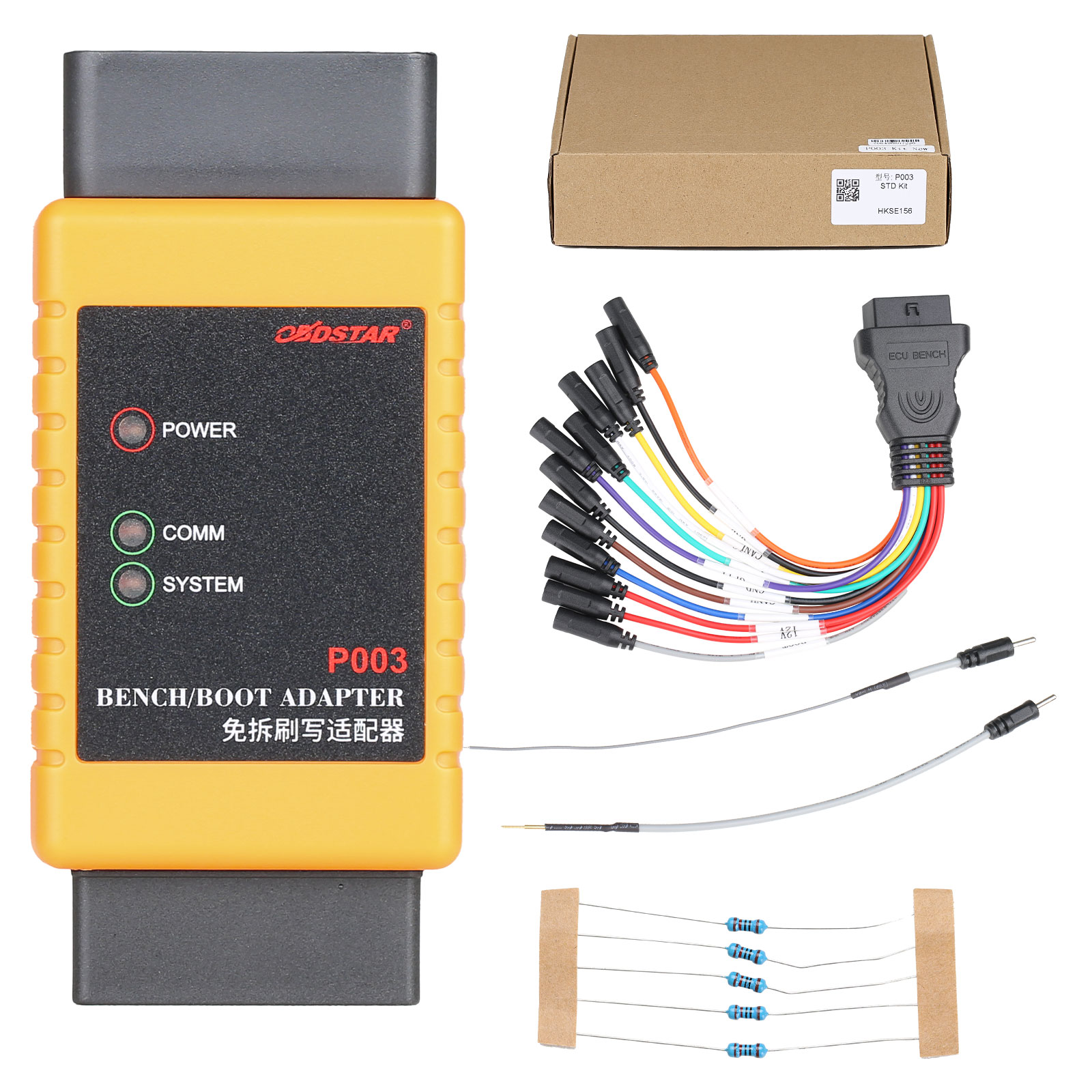

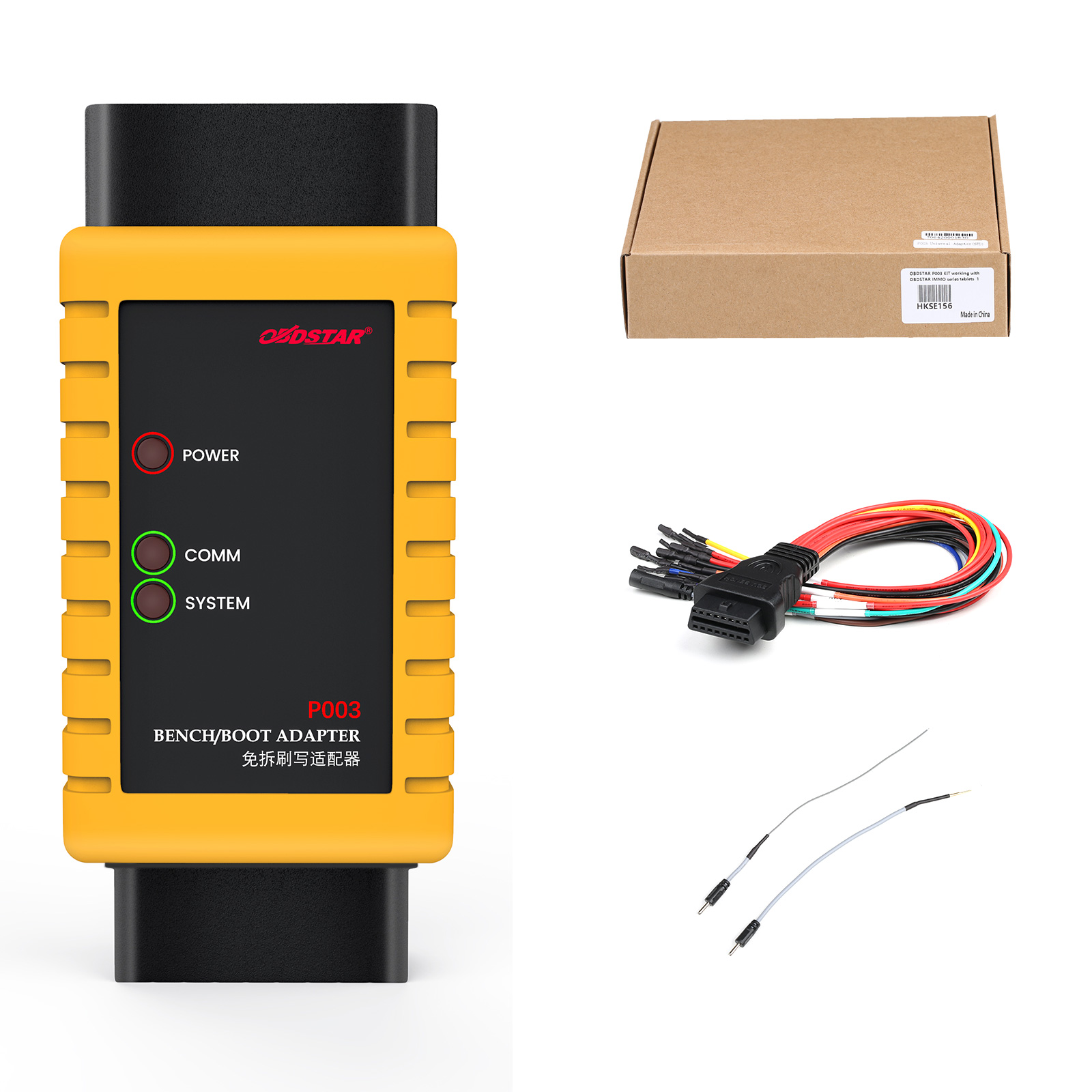

OBDSTAR P003 키트의 새 버전은 다음과 같습니다.

P003 어댑터 1개
ECU 벤치 점퍼 1개
5pcs x 120 옴 저항기
부츠 점프 1개 (스프링 핀)
먼지 방지 커버 점퍼 1개 (용접)

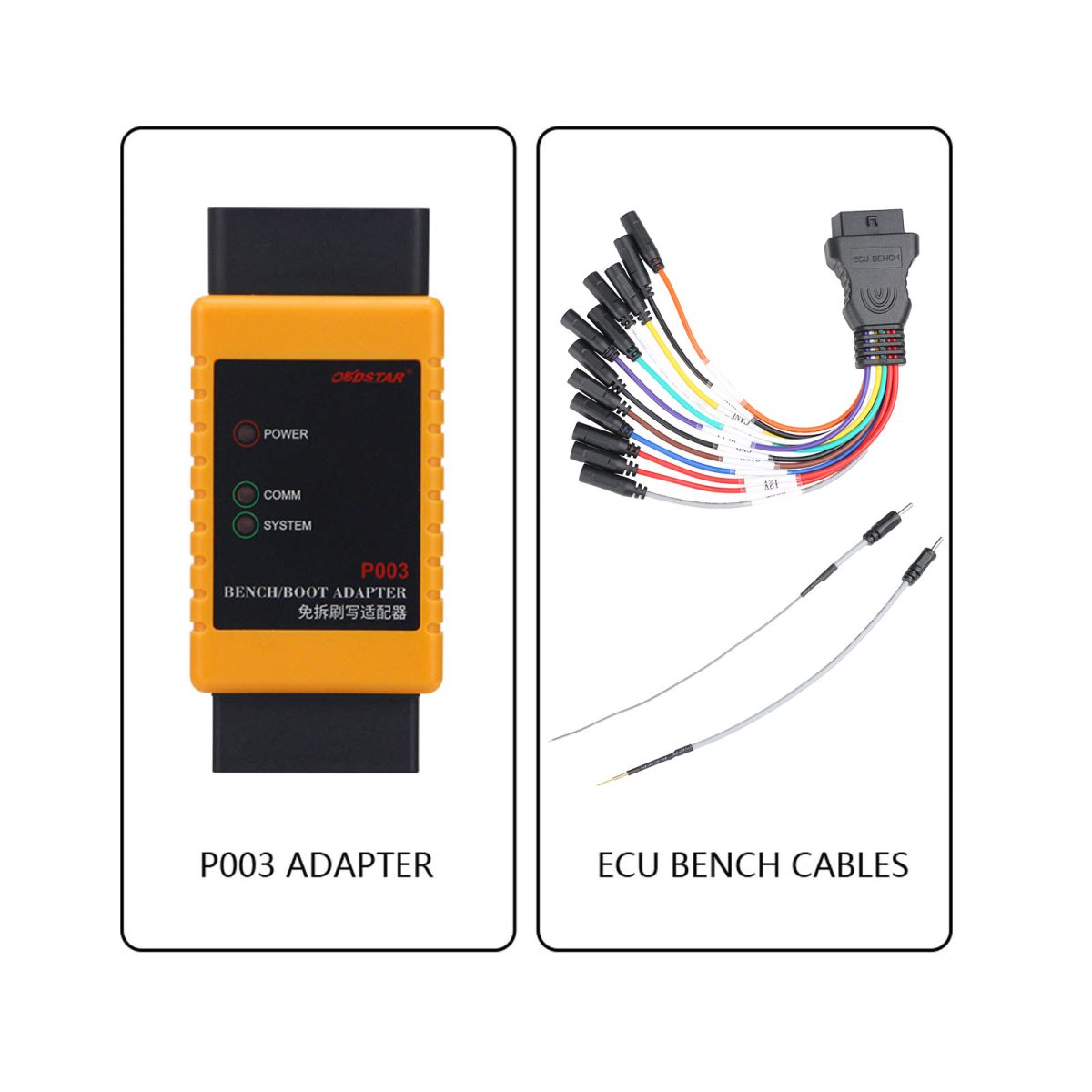

OBDSTAR P003 키트의 이전 버전은 다음과 같습니다.

P003 어댑터 1개
ECU BENCH 케이블 1개
