Filtr CAN 18 w 1 dla uniwersalnego filtra CAN Benz/BMW

Filtr CAN 18 w filtrze uniwersalnym Benz/BMW

Najnowszy uniwersalny filtr CAN Benz, BMW

Filtr CAN 18 w 1 Benz/BMWwykaz pojazdów:

a. Model Benz:

Typy Benz 18podwozie mwzór: S(222), S(221), C(205), C(204), V(W447), E(W212), E(W207), A(W176), G(W463), ML(W66), SL(R231), GL(X166), B(W246), CLS(W218), SLK(R172), SLS(W97), CLA(W17), GLK(X204)

UWAGA!!
Nowy styl: 222/205/217
Stary styl: 166/212/463
Sprawdź właściwy model samochodu przedkorekta przebiegu.
Stary styl W66 zwarcie do GND
Nowy styl zwarcia W222 do GND
Czarny przewód podłączyć do wtyczki 1

2. Model BMW:

BMW: CAS4/FEM Fxx
BMW 1 seria F2X, 3 seria F3X, BMW X5 itp., regulacja przebiegu FEM (nie trzeba usuwać FEM, podłączyć bezpośrednio do panelu rozdzielczego);
BMW 5 seria F10, 7 seria F01/02 itp., CAS4 Fxx podwozie.(F01, F02, F07, F18, F10, F20, F25, X3 itp., mające zastosowanie do 9S12 XEP serii 5M48H/1N35H).

Filtr ten jest uniwersalny dla wielu modeli samochodów, mały i wygodny, łatwy w obsłudze, o stabilnej wydajności i niezawodności.

YH Benz, BMW Filtr uniwersalny — Schemat dla BMW

Oto schemat okablowania:

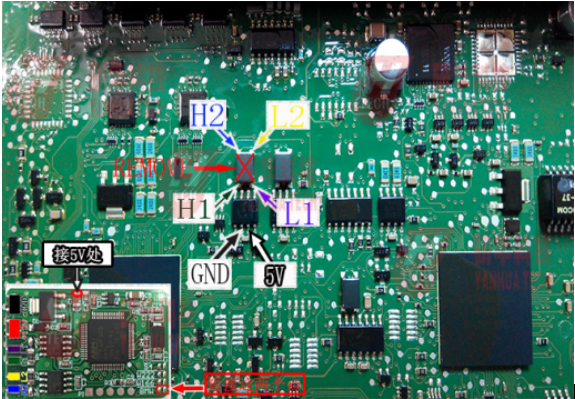

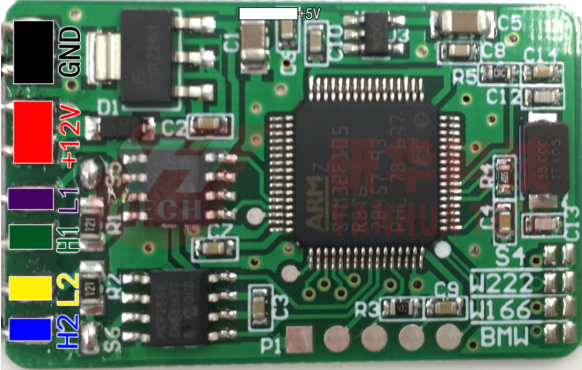

Czarny —— GND Red —-12V Biały ——–5V
Fioletowy ——– L1(CAN_L1) Zielony ——– H1(CAN_H1)
Żółty ——– L2(CAN_L2) Niebieski ——– H2 (CAN_H1)
UWAGA!Proszę podłączyć 2 BMWkropki razem (zwarcie) PRZED podłączeniem do samochodu!

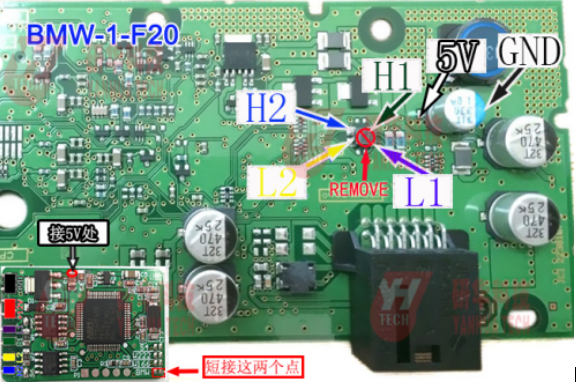

1. schemat dla przyrządu BMW 1 serii F20:

2. schemat dla przyrządu BMW 3 serii F30:

3.schemat dlaPrzyrząd BMW 3 GT serii F30:

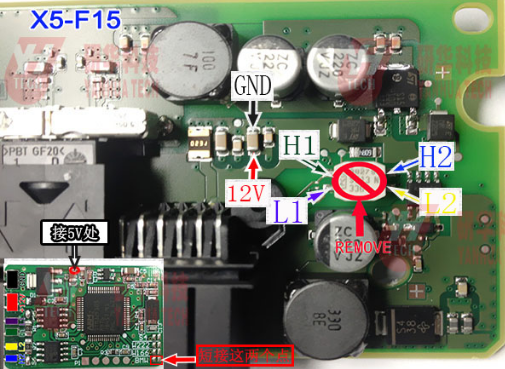

4.schemat dlaAmerican Standard BMW X5 F15 instrument:

5.schemat dlaUSA Strandard BMW X5 F15 instrument:

6.schemat dlaBMW FEM:

7.schemat dlaBMW CAS4(1L15Y/5M48H/1N35H)

8.schemat dlaPrzyrząd BMW X3 F25:

Lista pakietów:

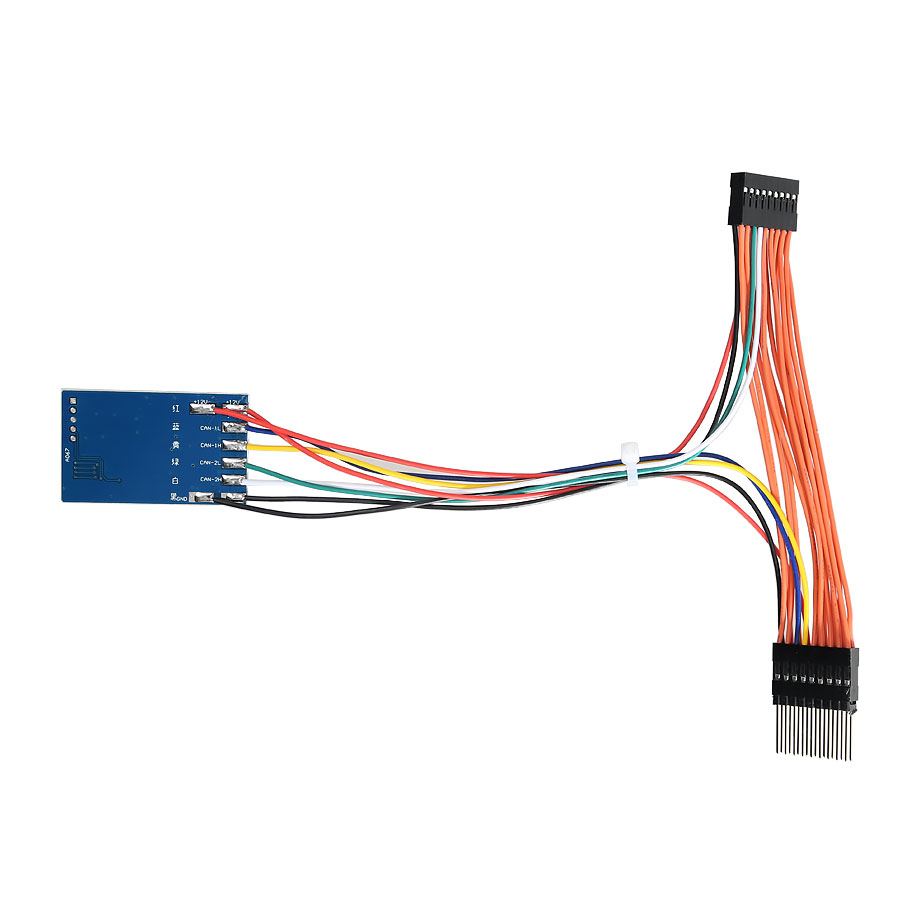

1x Filtr CAN 18 w 1 dla Benz/BMW Filtr uniwersalny
