Moduł kolumny sterowniczej AUDI C6 Q7 A6 J518 Emulator modułu ELV z dedykowanym przewodem programowania VVDI

Moduł kolumny sterowniczej AUDI C6 Q7 A6 J518 Emulator modułu ELV z dedykowanym przewodem programowania VVDI

1. Uniwersalne rozwiązanie, trzy typy MCU wszystkie mogą zastąpić tym emulatorem.

(wymienić maskę MCU: 1L59W, 3L40K, OL01Y bezpośrednio);

2. Stabilne i trwałe, brak wrażliwych komponentów, takich jak przekaźniki, mikroprzełącznik i silniki na nim.

3. Łatwy do wymiany, zapis w formie zrzutu oryginalny moduł J518 z dedykowaną linią WVDI PROG bezpośrednio, bez potrzeby drutu lutowania.

Uwaga:

Emulator bez blokady lub funkcji blokady, jeśli potrzebujesz tej samej funkcji co oryginalny moduł J518, kup wymianę J518

Dedykowane złącze kabla programistycznego WDI PROG służy tylko do programowania płyty emulatora, a nie do oryginalnej płyty PCB J518.

Więc jeśli masz samochód, który musi wymienić moduł J518 tym emulatorem, musisz odczytać dane w MCU za pomocą drutu lutowania lub innych metod, a następnie zapisać dane do MCU emulatora za pomocą tego dedykowanego złącza kablowego.

Instrukcje obsługi:

J518 256,128 symuluj instrukcje płyty

Jeśli chodzi o czytanie i programowanie oryginalnego samochodu, pls sprawdź VVDI prog.

Jeśli Twój samochód ma 9S12DG 128 CPU, kroki operacyjne są następujące.

1. Przeczytaj dane EEPROM, uwaga!Pls zapisać dane, w przypadku jakiejkolwiek błędnej operacji.

2. Umieść dane EEPROM do folderu”EPROM 2K-4K”, a następnie kliknij dwukrotnie aplikację EEPROM Converter i sprawdź, że oryginalny plik 2K staje się 4K, konwersja jest udana.

3. Po uruchomieniu systemu plik ma być 4K, a następnie programowanie się powiedzie

Uwaga: Możesz kliknąć dwukrotnie tylko jeden raz, nie powtarzaj.Jeśli uruchomienie dwukrotnego kliknięcia nie zakończy się powodzeniem lub nie pojawi się żadnego pliku 4K, kliknij prawym klawiszem, aby uruchomić program w trybie administratora.

Podłącz migający kabel i zapisz przekonwertowany plik EEPROM.Uwaga: symulator jest układem 256, a następnie wybierz J518 (2010) (0L01Y) wymagany.

Każda płyta jest z danymi ep i FLSAH, więc zwykle wystarczy zapisać dane EP.Jeśli nie, możesz zapisać dane EP z samochodu z danymi FLASH w instrukcji.

Jeśli samochód ma 9S12DG 256 CPU, kroki operacyjne są następujące.

1. Odczytaj i zapisz oryginalne dane samochodu i zapisz je bezpośrednio do symulatora.

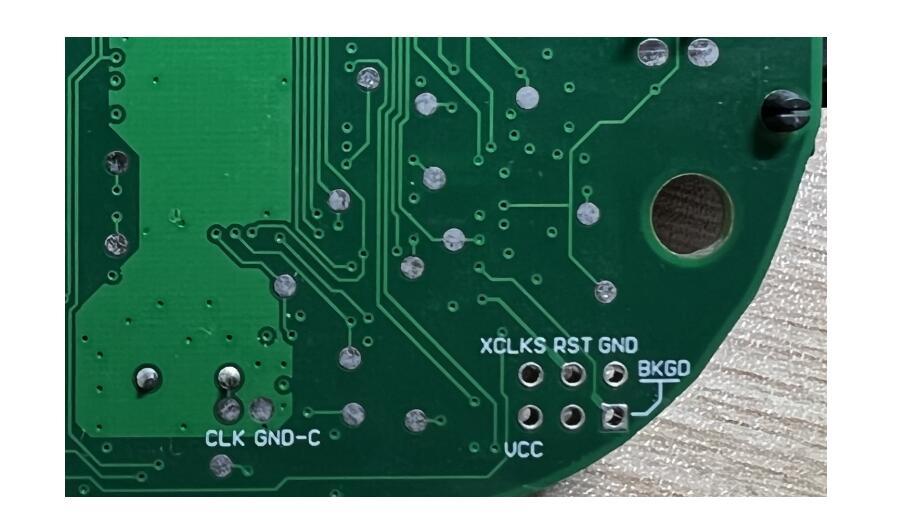

Linia spalania VVDI: gdzie: czerwona (gruba) =VCC czarna (gruba) =GND żółta =RST fioletowa =BKGD zielona =XCLKS Biała =CLK czarna (dobra) =GND-C

bez rogu

Z rogiem: okablowanie zgodnie z jedwabnym nadrukiem na tablicy, takie samo jak tablica bez rogu

Kup naszą specjalną linię spalania, z głośnikami możesz uniknąć spawania, bezpośrednio podłącz port 20pinowy.
Uwaga:
Symulator jest palony po testu, najlepiej na samochodzie.
Podczas testu platformy konieczne jest sprawdzenie okablowania portu 20Pin.Niektóre wiązki okablowania platformy mają problemy produkcyjne i są kompatybilne z naszym interfejsem palącym, co może prowadzić do uszkodzenia chipów.
Błąd okablowania: 10 (czerwony) powinien odzyskać po 20 (niebieski) lub jak pokazano na rysunku.
