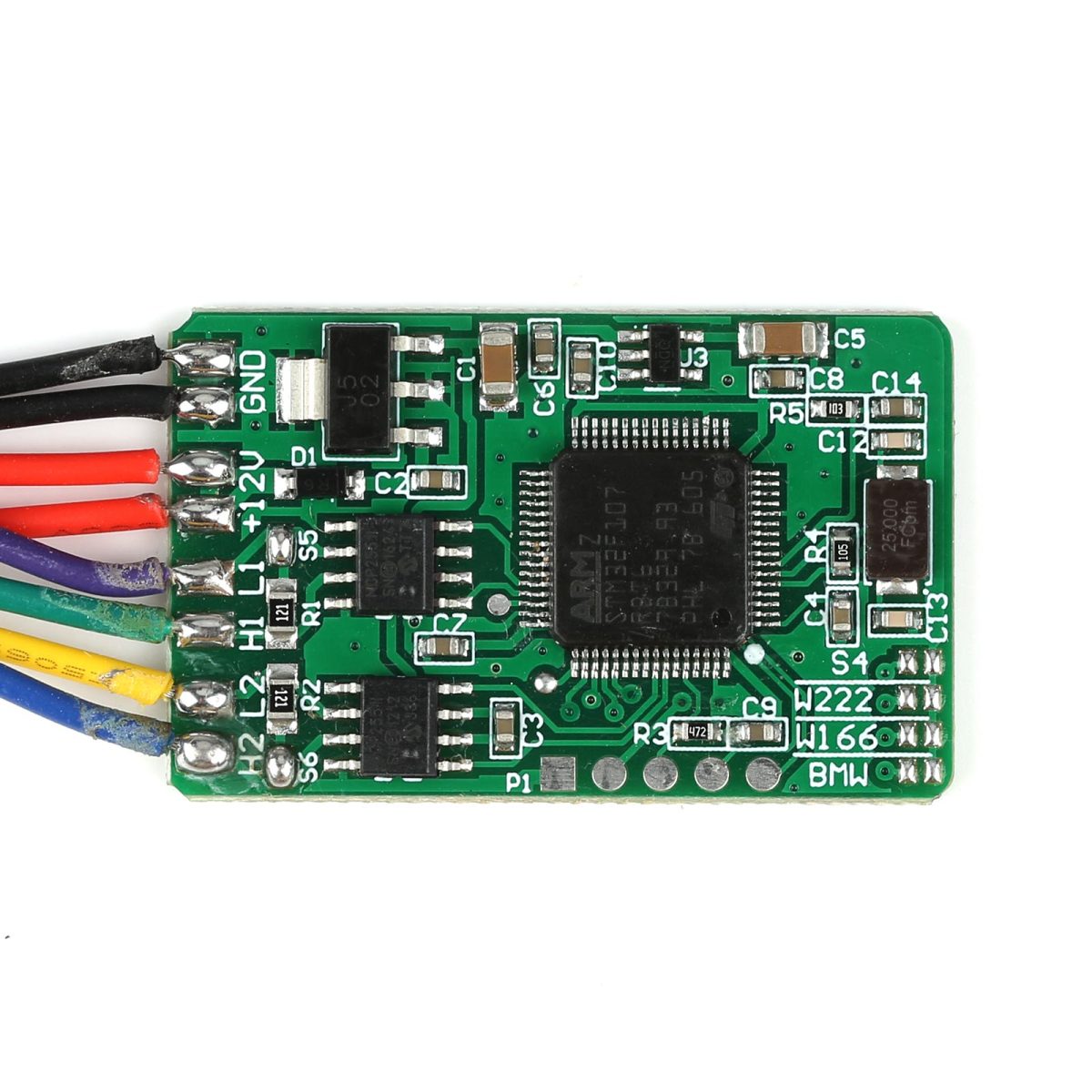

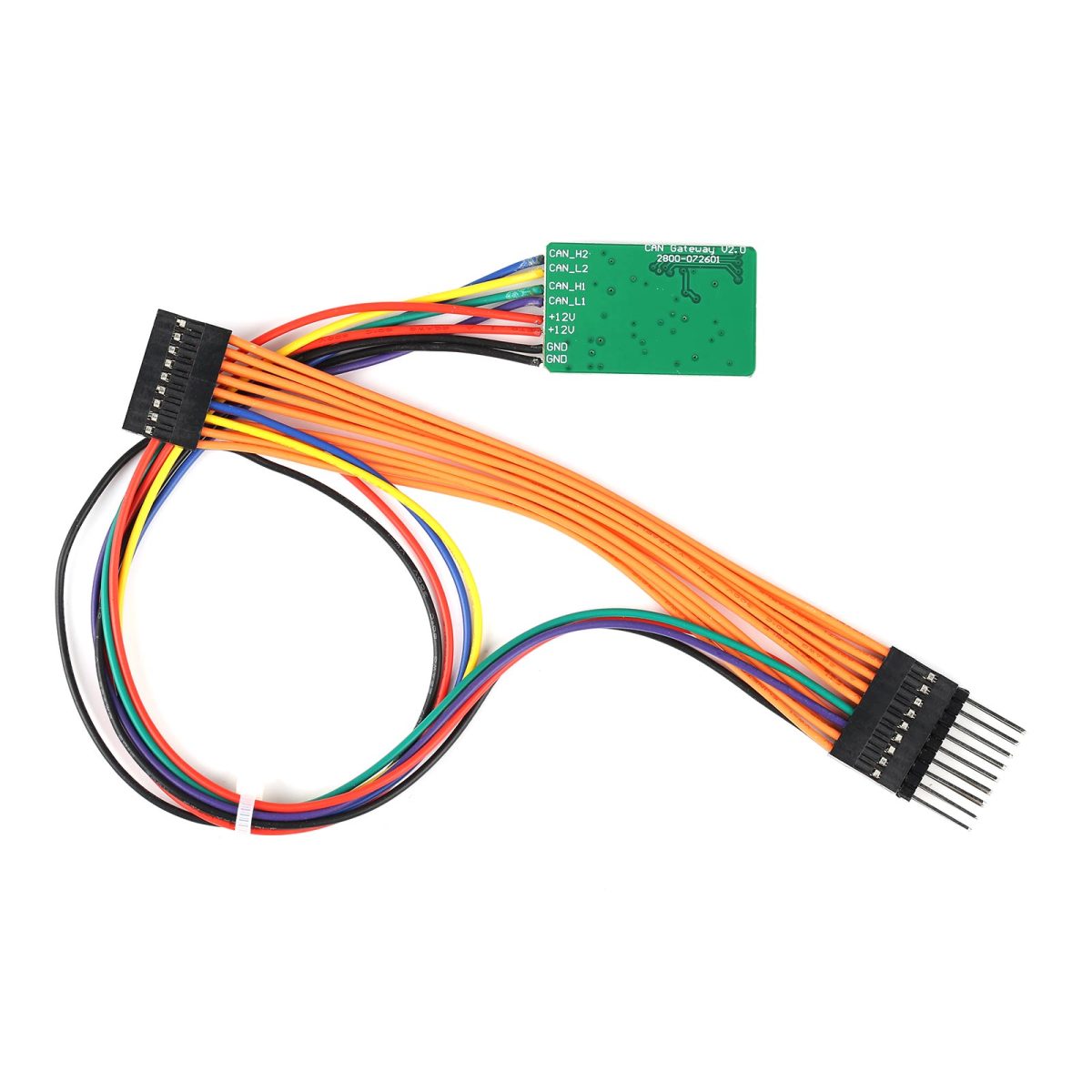

MB CAN Filter 18 w filtrze uniwersalnym Benz/BMW

MB CAN Filter 18 w filtrze uniwersalnym Benz/BMW

Najnowszy uniwersalny filtr CAN Benz, BMW

Obowiązujący wykaz pojazdów:

1. Model chasis typu Benz 18:S(222), S(221), C(205), C(204), V(W447), E(W212), E(W207), A(W176), G(W463), ML(W66), SL(R231), GL(X166), B(W246), CLS(W218), SLK(R172), SLS(W97), CLA(W17), GLK(X204)
BMW:CAS4/FEM Fxx

2. Model BMW:

BMW 1 seria F2X, 3 seria F3X, BMW X5 itp., regulacja przebiegu FEM;
BMW 5 seria F10, 7 seria F01/02 itp., CAS4 Fxx podwozie.(F01, F02, F07, F18, F10, F20, F25, X3 itp., mające zastosowanie do 9S12 XEP serii 5M48H/1N35H).

Filtr ten jest uniwersalny dla wielu modeli samochodów, mały i wygodny, łatwy w obsłudze, o stabilnej wydajności i niezawodności.

UWAGA!!
Nowy styl:222/205/217
Stary styl:166/212/463
Sprawdź prawidłowo model samochodu przed regulacją.
Stary styl W66 zwarcie do GND
Nowy styl zwarcia W222 do GND
Czarny przewód podłączyć do wtyczki 1

YH Benz, BMW Filtr uniwersalny — Schemat dla BMW

Poniżej znajduje się ilustracja okablowania:

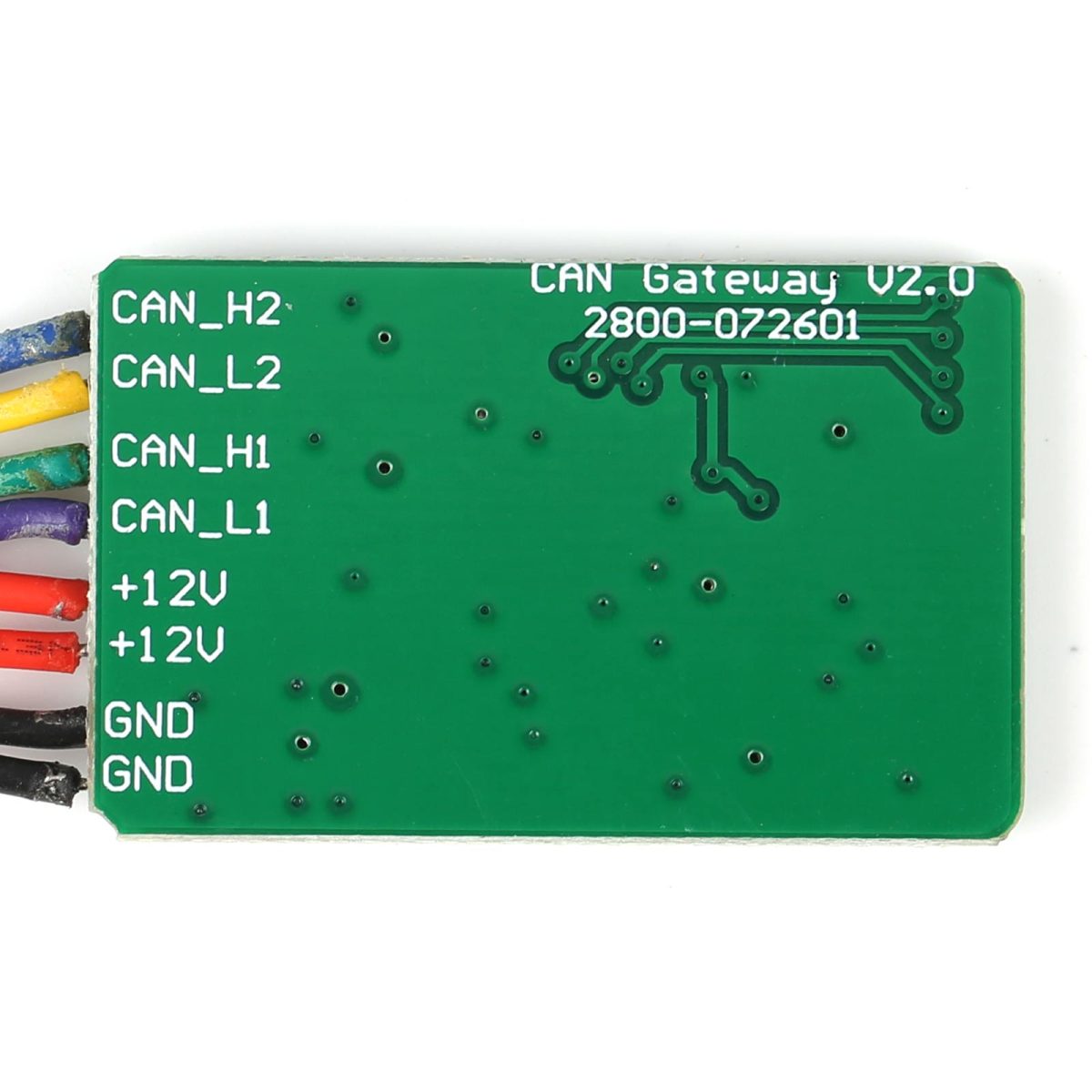

Czarny —— GND Red —-12V Biały ——–5V
Fioletowy ——– L1(CAN_L1) Zielony ——– H1(CAN_H1)
Żółty ——– L2(CAN_L2) Niebieski ——– H2 (CAN_H1)
UWAGA!Proszę połączyć 2-kropkę BMW razem (zwarcie) PRZED podłączeniem do samochodu!

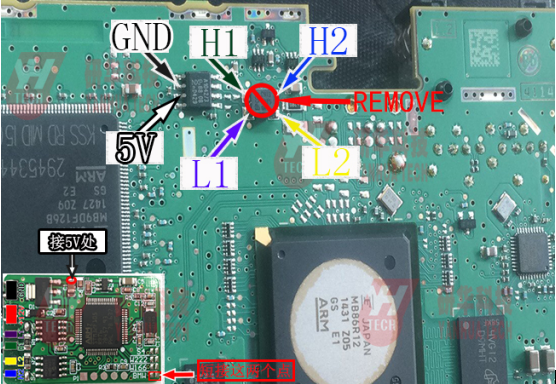

1. Poniżej znajduje się schemat instrumentu BMW 1 serii F20:

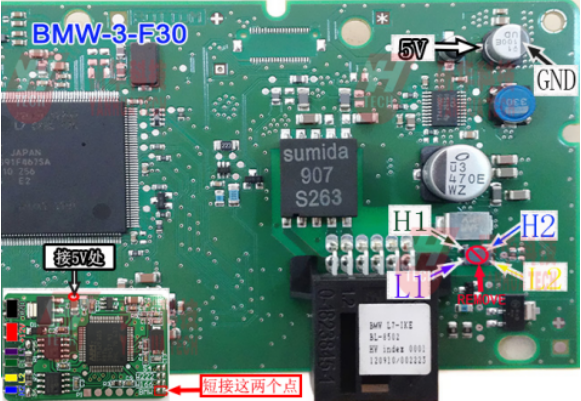

2. Poniżej znajduje się przyrząd BMW 3 serii F30:

3. Poniżej znajduje się przyrząd BMW 3 GT serii F30:

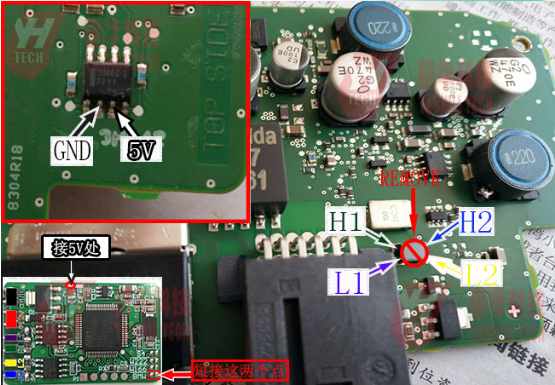

4. Poniżej znajduje się schemat dla instrumentu BMW X5 F15:

5. Poniżej znajduje się schemat USA Strandard BMW X5 F15 instrument:

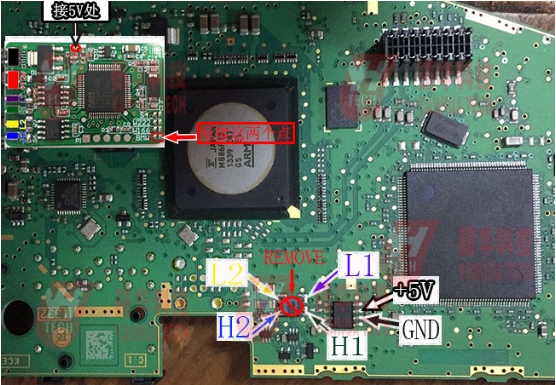

6. Poniżej znajduje się schemat dla BMW FEM:

7. Poniżej znajduje się schemat BMW CAS4(1L15Y/5M48H/1N35H)

8.Poniżej znajduje się schemat dla instrumentu BMW X3 F25:

Pakiet zawiera:

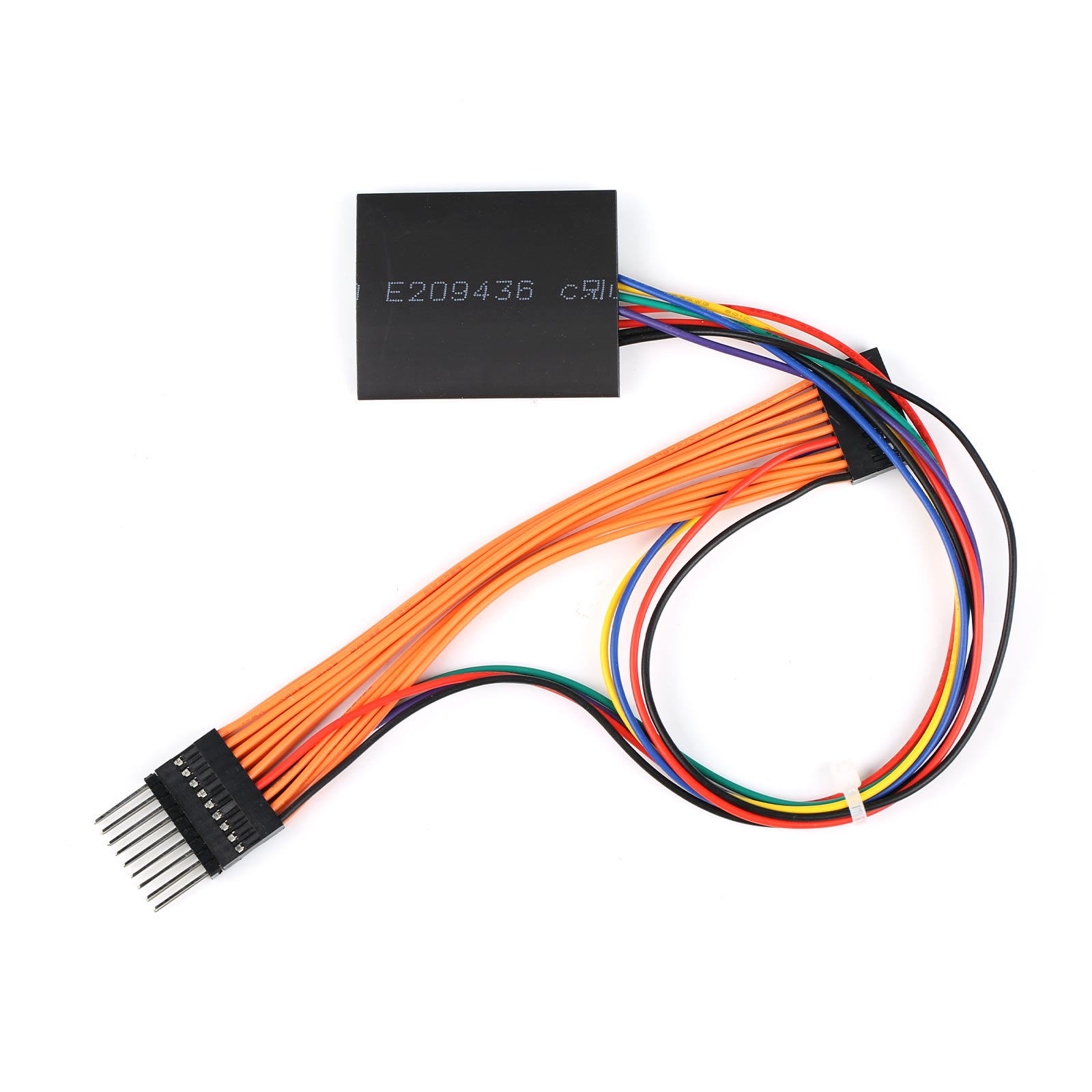

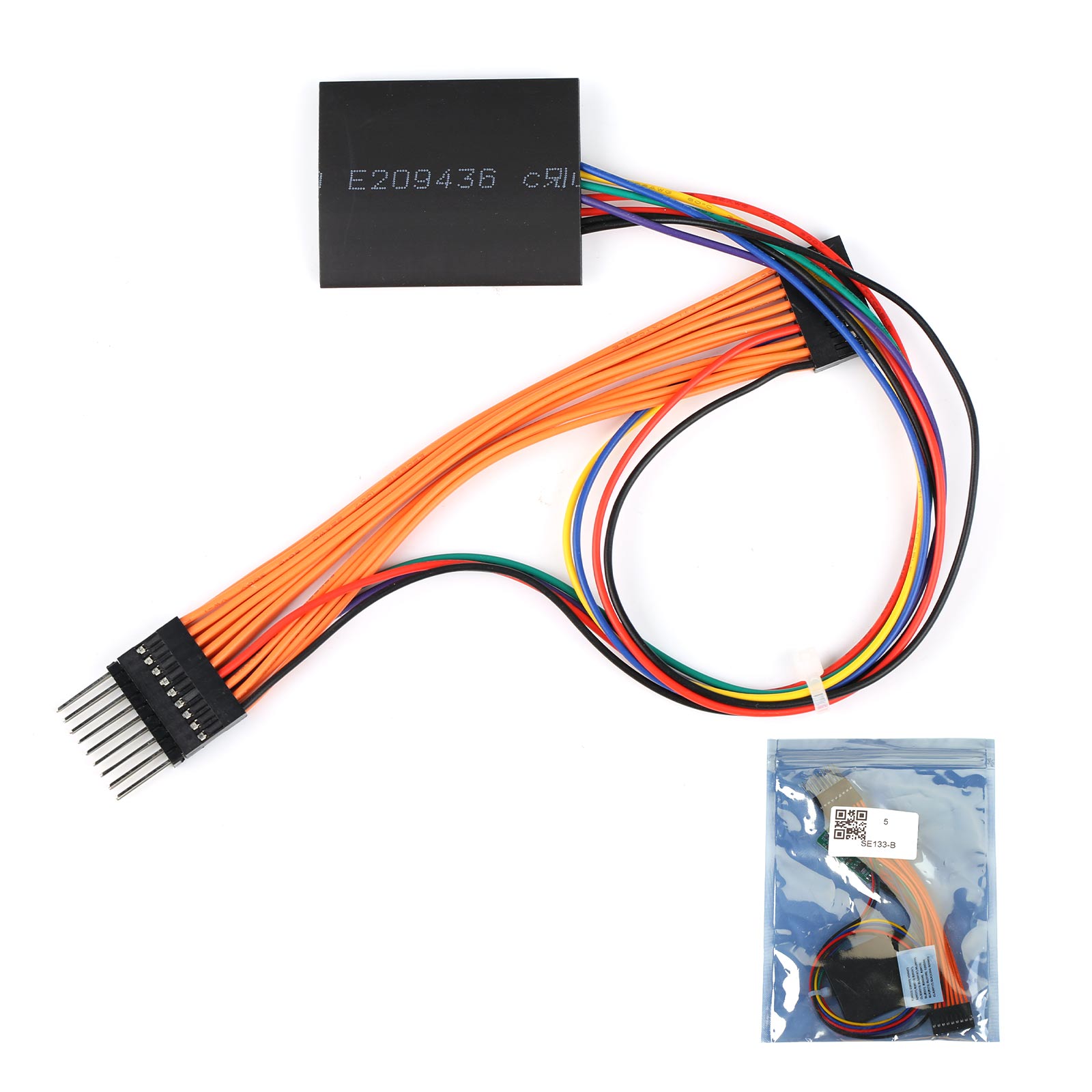

1x MB filtr CAN 18 w 1 dla filtra uniwersalnego Benz/BMW
