GODIAG GT108 A Configuração Super OBDI-OBDII Universal Adaptador de Conversão Para Carros, SUVs, Pickup Trucks, Motos
GODIAG GT108 Super OBDI-OBDII adaptador de conversão universal pode converter a interface diagnóstica OBDI de carros, motocicletas, unidades de controle de ECU individuais, etc. em interfaces diagnósticas padrão OBDII através de interface de fiação DIY, conveniente para o pessoal de manutenção do carro conectar-se ao equipamento de programação diagnóstica OBDII para leitura de fluxos de dados,Diagnóstico de códigos de falha, programação, ativação e codificação…
Uma configuração é para carros, SUVs, caminhonetes, motocicletas.
A configuração B é para caminhões, veículos de mineração, geradores, barcos.
A configuração C inclui a configuração A e B.
Características do produto:
1.DIY fiação, pode ser convertida a OBDII de acordo com a interface de diagnóstico do carro.[Como as definições de interfaces diagnósticas em diferentes regiões são inconsistentes, os cabos de conversão populares e adaptadores no mercado não podem usar definições diferentes de interfaces diagnósticas GODIAG GT108 Super OBDI-OBDII pode ser usado por engenheiros de manutenção para conectar de acordo com suas próprias necessidades]
2. O dispositivo tem proteção de conexão reversa.(Se a fonte de alimentação estiver conectada incorretamente, o dispositivo não queimará, e não causará danos ao dispositivo de programação diagnóstica OBDII.)
3.GND4 independente, GND5.(É mais adequado para julgar o problema de aterramento pobre de algumas unidades de controle.)
4.Interruptor analógico IGN.(Pressione o interruptor IGN, a porta correspondente saídas ING VCC)
5.Power indicador, GND4, GND5 indicador de comutação, IGN indicador de comutação.
6.DIY a maneira de travar o fio.Equipado com diferentes cabos de interface diagnóstica, cabos ECU e chaves de fenda de bloqueio.
7.Car Diagnostic Interface Conexão Jumper Kit (Diferentes configurações de kits jumper são diferentes, compre por favor de acordo com as necessidades de manutenção.)
Como usar GT108?
Passos:

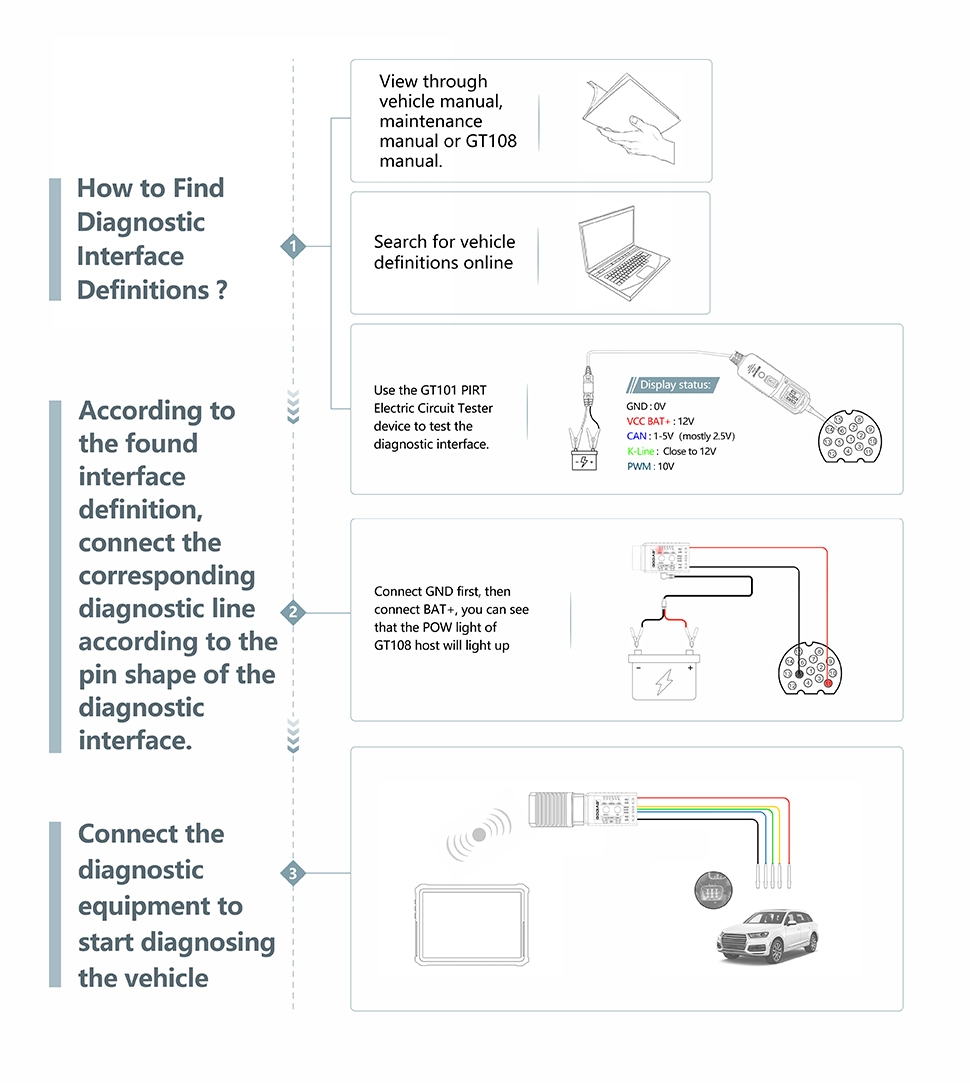

1. Encontre a definição da interface de diagnóstico (encontre o manual de manutenção do seu próprio veículo, ou pesquise online), ou veja o diagrama de definição da interface de diagnóstico correspondente do manual GT108.
2. de acordo com a definição da interface, descubra a linha de conexão necessária pelo seu carro, e conecte-se ao adaptador GT108 de acordo com a definição.(Use uma chave de fenda para bloquear o terminal.)
3. Conecte o cabo de diagnóstico conectado à interface diagnóstica OBD1 do veículo de acordo com a definição.(Conecte o GND 4 ou GND5 primeiro e conecte BAT +. Se o cabo de alimentação estiver conectado corretamente, a luz POW do host GT108 acenderá. Se a interface de diagnóstico do veículo não tiver energia, conecte a bateria do carro ao conector de alimentação CC do GT108 com o cabo da bateria. Se o veículo precisar do sinal de ignição, conecte o O-IGNlinha, e pressione o interruptor IGN, a luz IGN correspondente acenderá, e a linha O-IGN emitirá o sinal de energia de ignição.)
4. Conecte a linha de comunicação CAN ou K-line à interface diagnóstica.(Nota: Se for o software de diagnóstico do caminhão adicionado pelo equipamento de diagnóstico do carro, você precisa comprar um adaptador GT106 24V a 12V.)
5. Conecte o dispositivo de diagnóstico para começar a diagnosticar o veículo.
Nota: Se você não pode encontrar a definição para sua própria interface de diagnóstico do veículo, você pode primeiro descobrir a fonte de alimentação da interface de diagnóstico.Primeiro use o clipe de bateria preto no cabo de conexão da bateria para conectar o polo negativo da bateria e, em seguida, use a linha BAT + para conectar à interface de diagnóstico para encontrar a fonte de alimentação.Você também pode usar um multímetro para encontrar a fonte de alimentação da interface diagnóstica.A definição da interface diagnóstica também pode ser julgada pelo dispositivo GT101 Pirt Electric Circuit Tester.
Método de Ligação ao Automóvel
Método de ligação à motocicleta

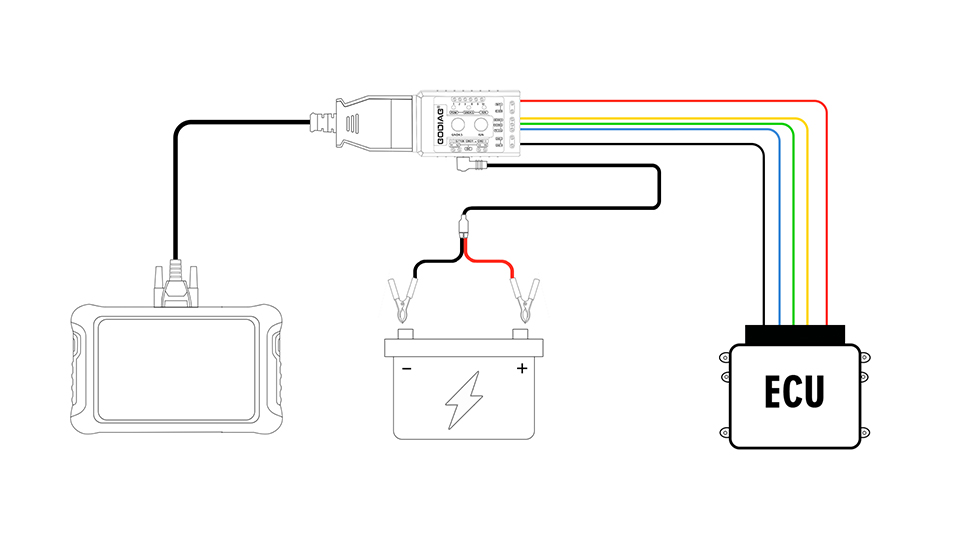

Método de Ligação ECU

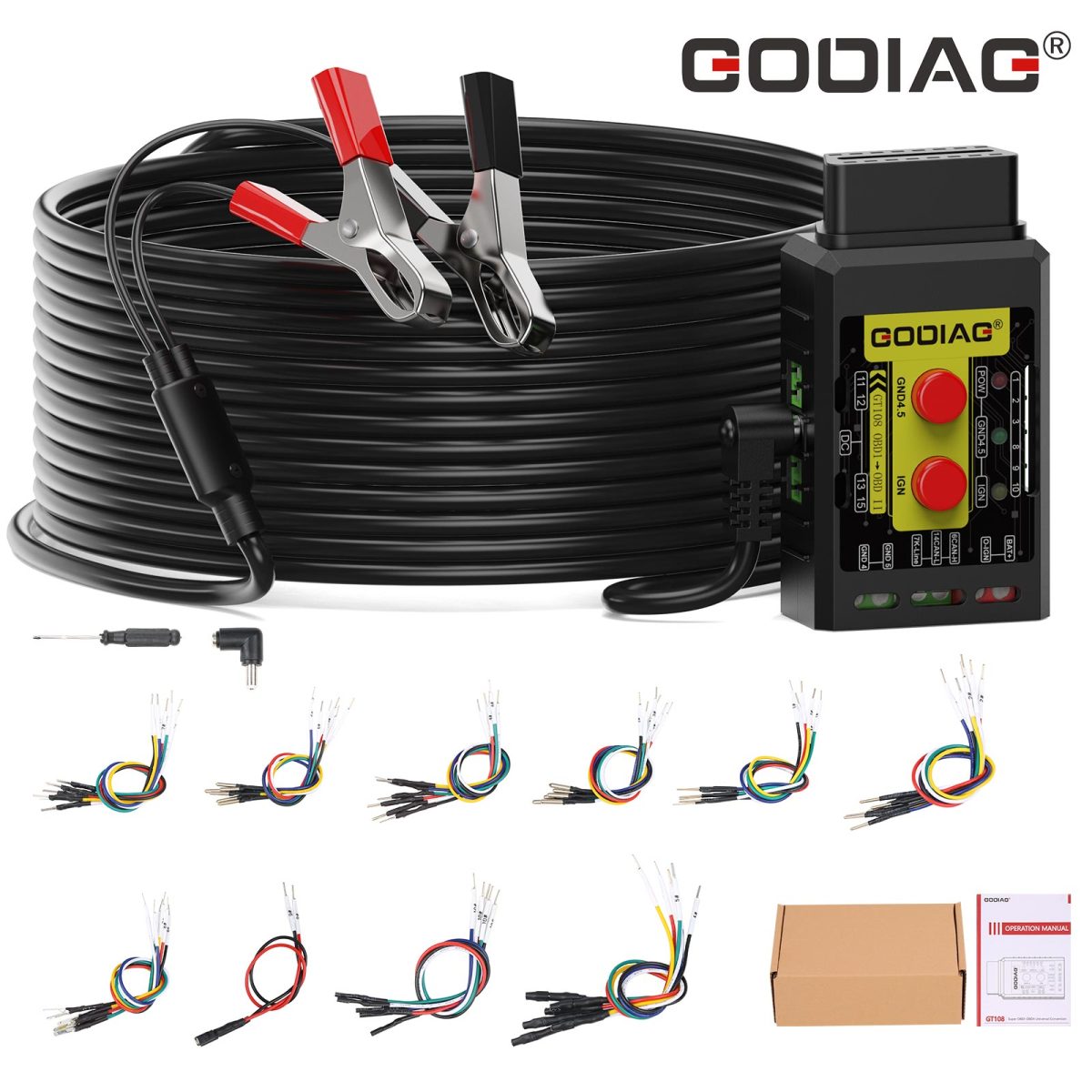

O pacote inclui:
1 pc x GODIAG GT108 Super OBDI-OBDII Adaptador de Conversão Universal
1 pc x Car Diagnostic Interface Conexão Jumper Kit
1 pc x cabo de alimentação com grampos de bateria
1pc x chave de fenda
1pc x Manual
