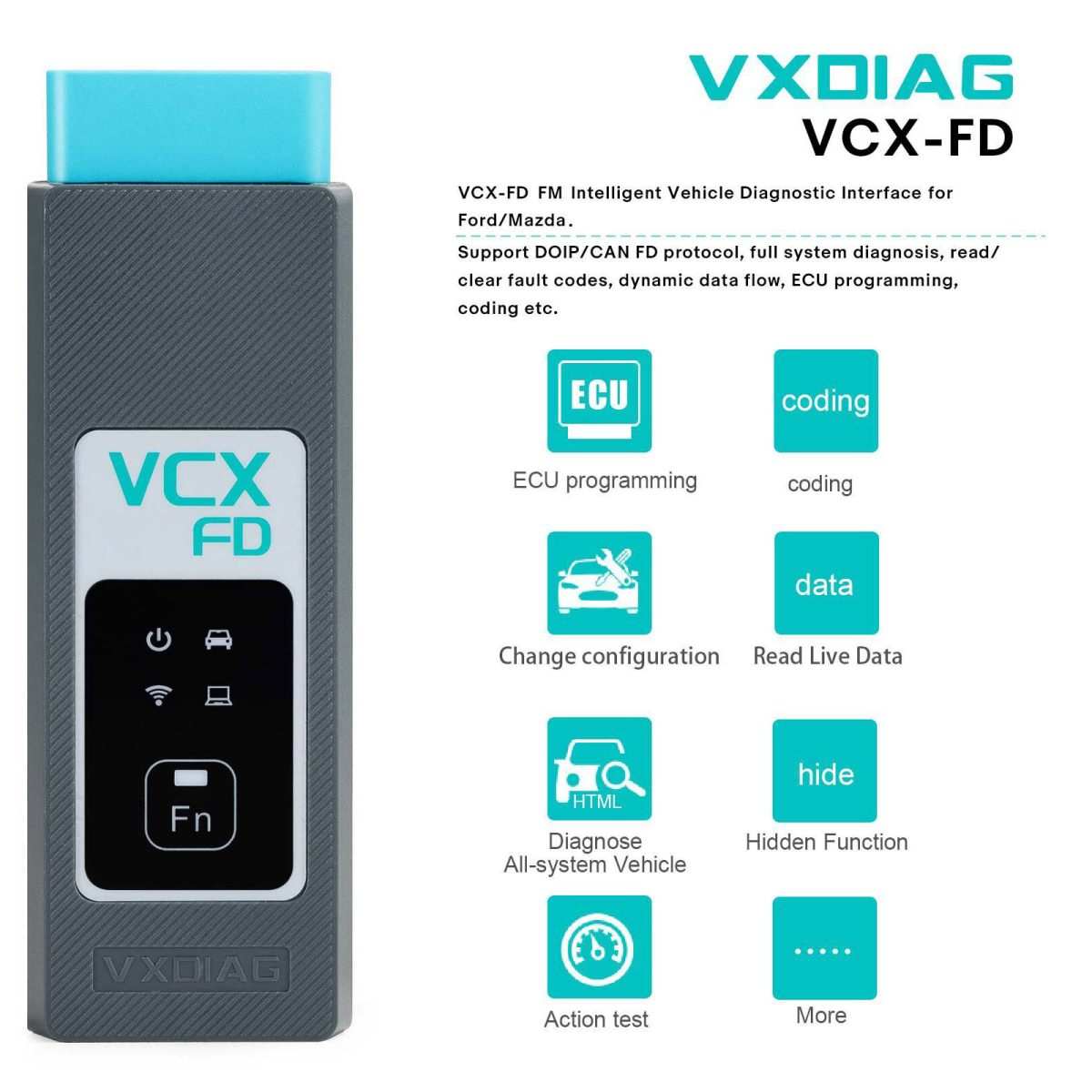

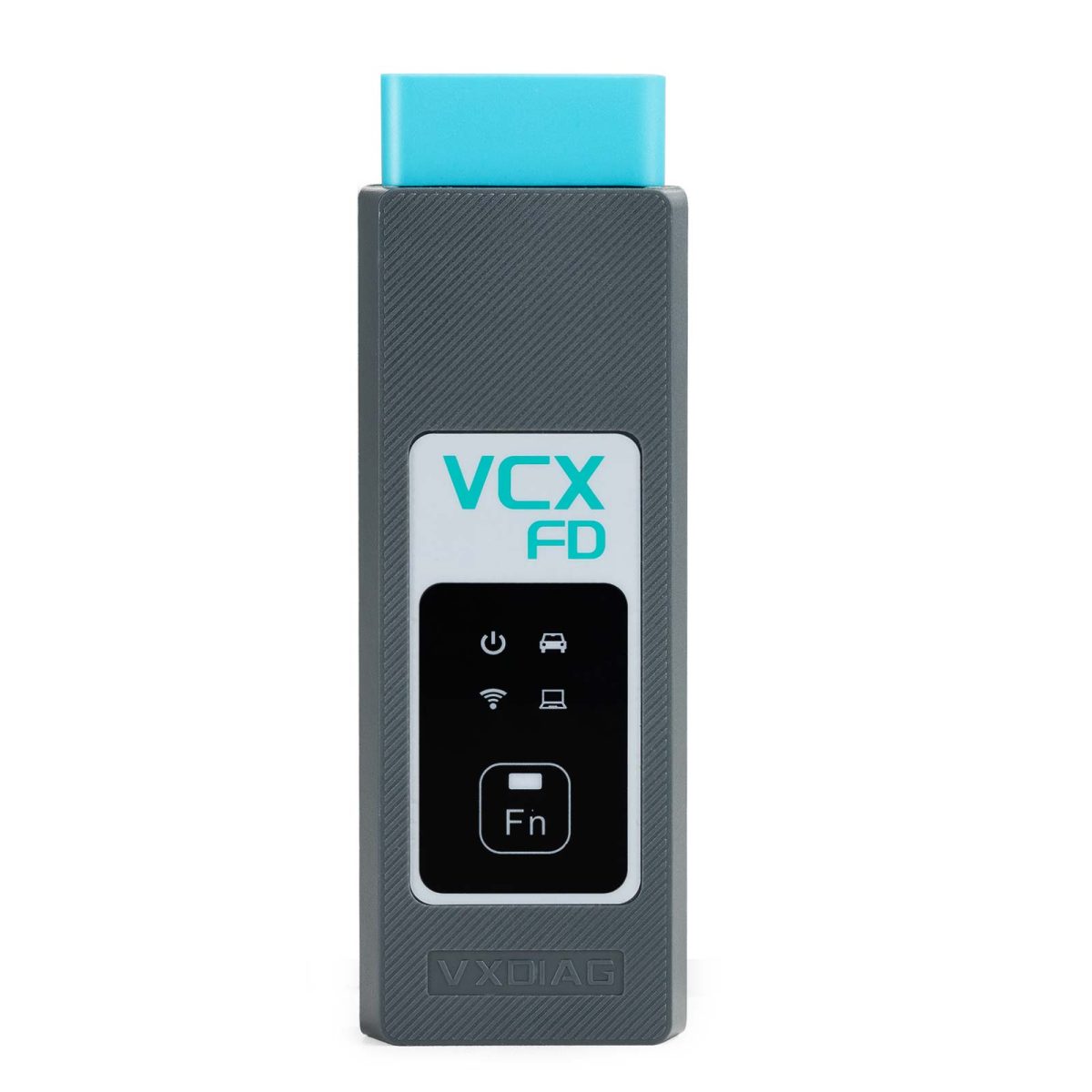

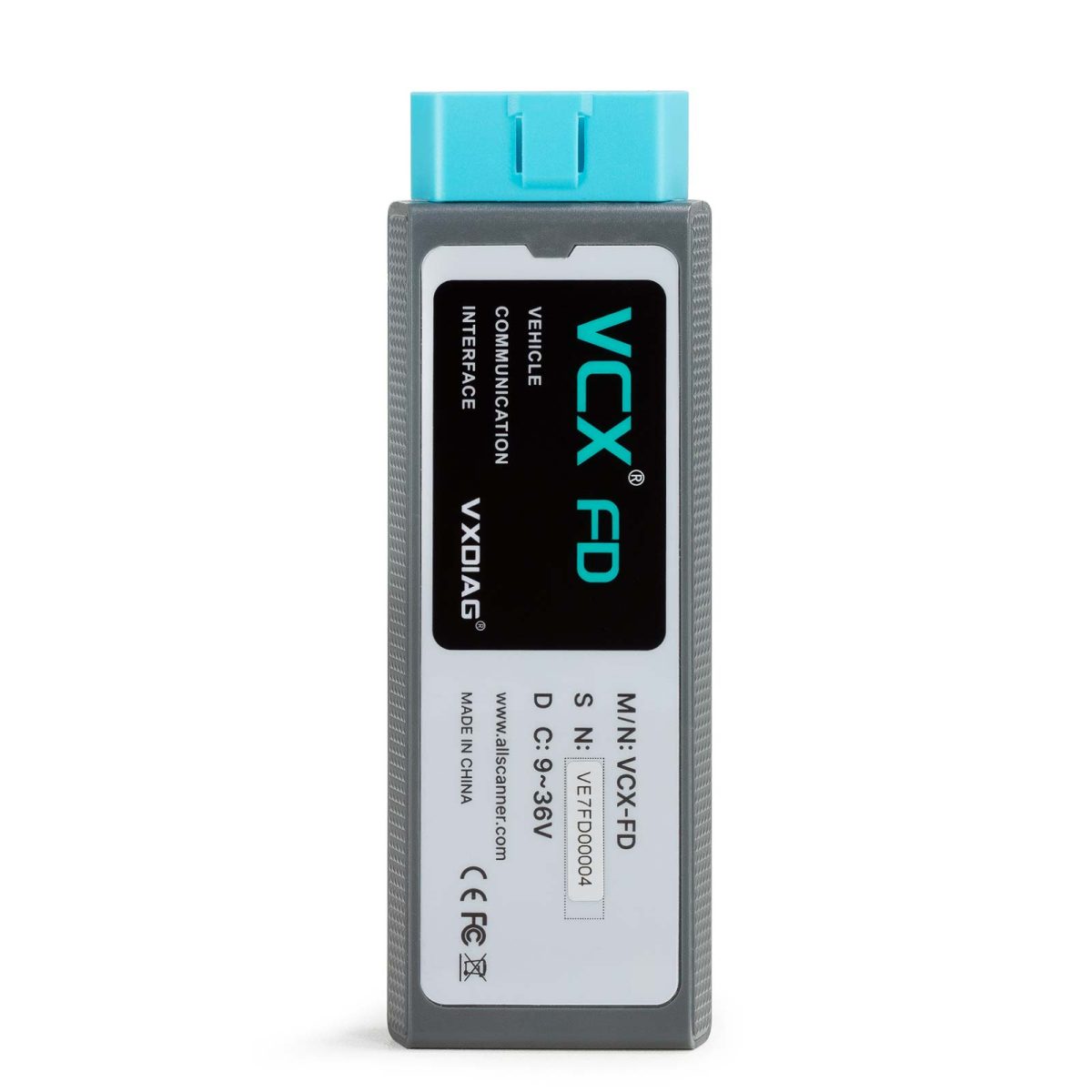

2025 VXDIAG VCX-FD FM Interface diagnóstica inteligente do veículo para a ferramenta diagnóstica de Ford/Mazda

VXDIAG VCX-FD para a relação diagnóstica inteligente do veículo de FM para a ferramenta diagnóstica de Ford/Mazda

A interface de diagnóstico inteligente do veículo VCX-FD representa a próxima geração da tecnologia diagnóstica.O produto adota um processador de alta velocidade dual-core recentemente atualizado, suporta totalmente CAN-FD/DoIP multicanal e protocolos de diagnóstico tradicionais, e é compatível com software de diagnóstico mais original.VCX-FD também suporta diagnósticos de modo duplo local e super remoto, proporcionando aos usuários uma excelente experiência de diagnóstico.

Funções do Produto:

Funções de diagnóstico originais do veículo suportadas:

Características do produto:

Núcleos duplos trabalham juntos para alcançar um desempenho de comunicação mais forte

O processador de protocolo ARM 550MHz suporta CAN-FD e todos os protocolos de barramento de veículos tradicionais.
Processador de rede MIPS 560MHz suporta DoIP Super Diagnostic Gateway.
Processador dual-core comunica via Ethernet 100M, alta largura de banda e baixa latência
A velocidade de comunicação diagnóstica é várias vezes maior do que a da geração anterior do produto.

Sistemas operacionais duplos, o software funciona de forma mais estável

O sistema operacional RTOS em tempo real garante uma comunicação multitarefa e de alta simultaneidade do protocolo de barramento do veículo.
O sistema operacional de rede OpenWrt conecta flexivelmente várias interfaces de rede e veículos.

Apoie um protocolo de barramento de veículos mais completo

Chip integrado do multiplexador do protocolo inteligente do OBD, todos os pinos podem alternar inteligentemente qualquer protocolo.
Suporta comunicação simultânea multicanal CAN-FD de 3 canais, suportando comunicação de alta velocidade de até 5M Bps.
Suporta ISO-13400 interface DoIP de canal duplo padrão Opção 1 e Opção 2.

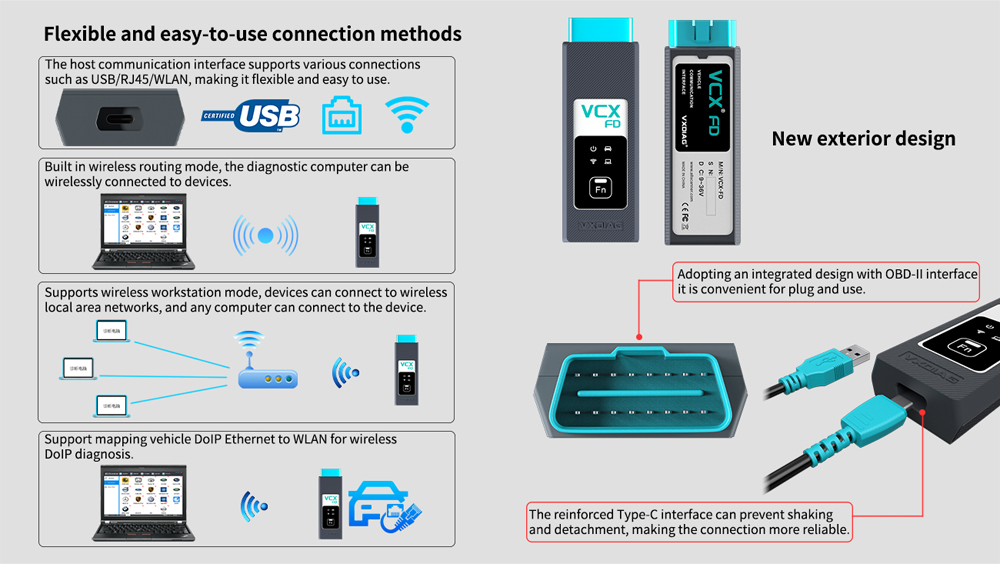

Métodos de ligação flexíveis e fáceis de usar

A interface de comunicação host suporta múltiplas conexões, como USB / RJ45 / WLAN, que é flexível e fácil de usar.
Modo de roteamento sem fio incorporado, o computador de diagnóstico pode ser conectado diretamente ao dispositivo sem fio.
Suporta o modo de estação de trabalho sem fio, o dispositivo pode ser conectado a uma LAN sem fio e qualquer computador pode se conectar ao dispositivo.
Suporta mapeamento de veículo DoIP Ethernet para WLAN para diagnósticos DoIP sem fio.

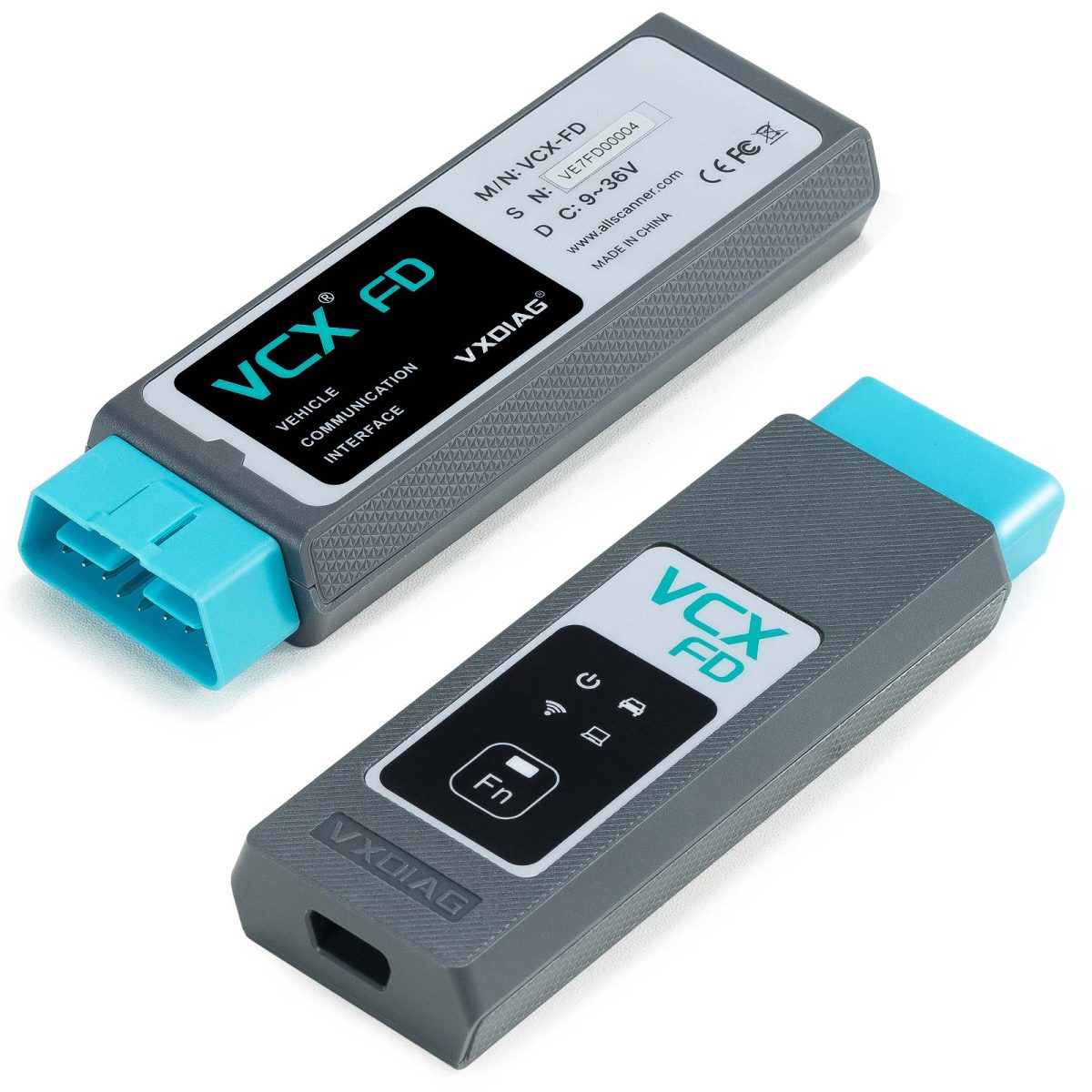

Novo design de aparência

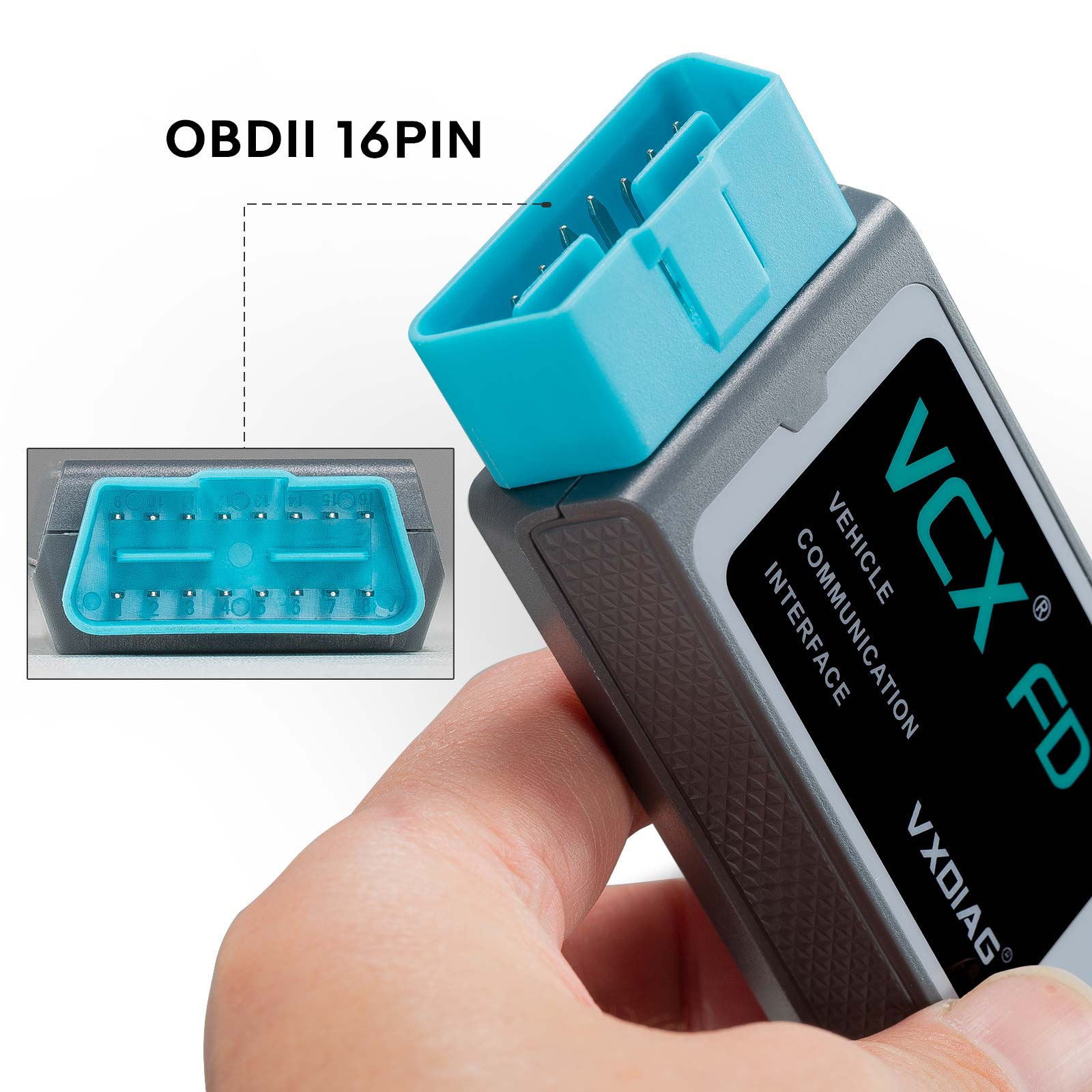

Adota um projeto tudo-em-um com interface OBD-II integrada, tornando-o fácil de plug and play.
A interface tipo C reforçada evita tremer e cair, tornando a conexão mais confiável.

Diagnósticos originais mais abrangentes do veículo

VCX-FD é atualmente compatível com 15 marcas originais de modelo de diagnóstico de fábrica.
Após a atualização de hardware, suporta totalmente novos modelos e novo software de diagnóstico de fábrica original baseado em CAN-FD e DoIP.
Uma variedade de diagnósticos avançados e funções de programação atingem o nível de fábrica, ainda mais rápido do que os dispositivos originais.
Suporta instalação de um clique, desinstalação e atualização de drivers originais suportados de fábrica, fácil de usar.

Interface API padrão internacional atualizada

Diagnóstico remoto inteligente de modo duplo

O diagnóstico super remoto requer apenas que o dispositivo esteja conectado à Internet para alcançar o diagnóstico on-line original de fábrica.
Compatível com o diagnóstico remoto, pode suportar o diagnóstico remoto de uma variedade de dispositivos com funções especiais.
O dispositivo suporta a função de distribuição de rede de um clique e acesso rápido à plataforma de diagnóstico remoto.

Instruções de instalação:

Requisitos aplicáveis aos PCs:
Sistema operacional: WINDOWS 10/11 PRO 64BITS
RAM: Pelo menos 8GB
Certifique-se de que não há nenhum outro Software instalado no computador, Ford IDS e Mazda IDS precisam instalar em 2 sistemas separados de janelas limpas.

Instalação Ford IDS:

1. Instalar Ford IDS-1**
2. Aguarde a instalação de Ford IDS &nD-A-Sh;1**, e reiniciar o computador
3. Instale o software VCI original da Ford_ 1.0.0.10.exe
4. Instale o gerenciador VX e o driver IDS no gerenciador VX Menu “Diagnóstico”
5. Aguarde a conclusão da instalação do gerenciador VX e do driver IDS
6. Conecte o dispositivo VCX e instale idspatch
7. Use idspatch para abrir IDs e iniciar o diagnóstico.

Instalação do IDS Mazda:

1. Instalar mazdaids-1**
2. Espere por mazdaids &nD-A-Sh;1** instalação para concluir e reiniciar o computador
3. Instale o gerenciador VX e o driver IDS no gerenciador VX Menu “Diagnóstico”
4. Aguarde a conclusão da instalação do gerenciador VX e do driver IDS
5. Conecte o dispositivo VCX e instale idspatch
6. Use idspatch para abrir IDs e iniciar o diagnóstico.

Como configurar e usar VXDIAG VCX-FD?

Vamos iniciar a instalação do software no sistema WINDOWS:

1. Primeiro download e instalar software (nós não fornecemos o link)
2. Instale a versão mais recente do VX MANAGER via www.vxdiag.net
4. Inicie o VX Manager.Certifique-se de que sua rede de computador está boa.Conecte seu dispositivo por cabo USB / WiFi ao computador e soquete OBD2 ao conector do banco ECU ou à porta OBD2 do seu carro.
Instalar o controlador Passthru.Verifica a licença do teu dispositivo.
5. Ligue a ignição do carro.Podes começar a diagnosticar o carro.
Dicas de instalação: Por favor, desligue o software antivírus antes de instalar.
