XTOOL M821 M822 Adaptador Mercedes-Benz Trabalho com KC501/X100 Pad3/X100 Max Programador Chave Para Mercedes-Benz Todas as Chaves Perdidas

XTOOL M821 M822 Adaptador Trabalho com KC501/X100 Pad3/X100 Max Programador Chave Para Mercedes-Benz Todas as Chaves Perdidas

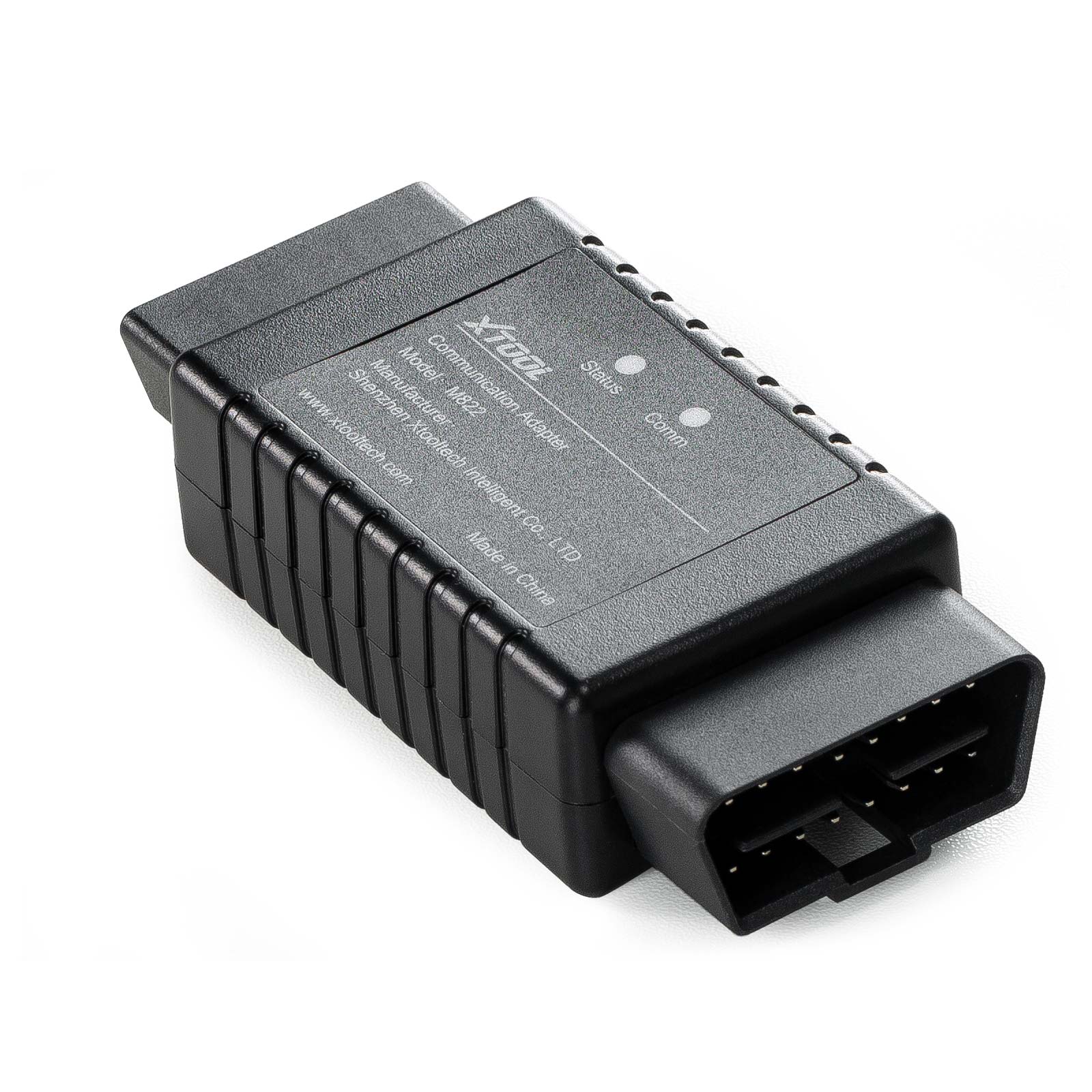

XTOOL M821 M822 Mercedes-Benz All Keys Lost Communication Adapter é usado para terminar e otimizar toda a programação de chaves perdidas para vários módulos Mercedes-Benz.Com o adaptador M821, você pode economizar até 65% do tempo de cálculo no processo, ou salvá-lo de conectar o emulador de chaves dentro e fora por centenas de vezes.

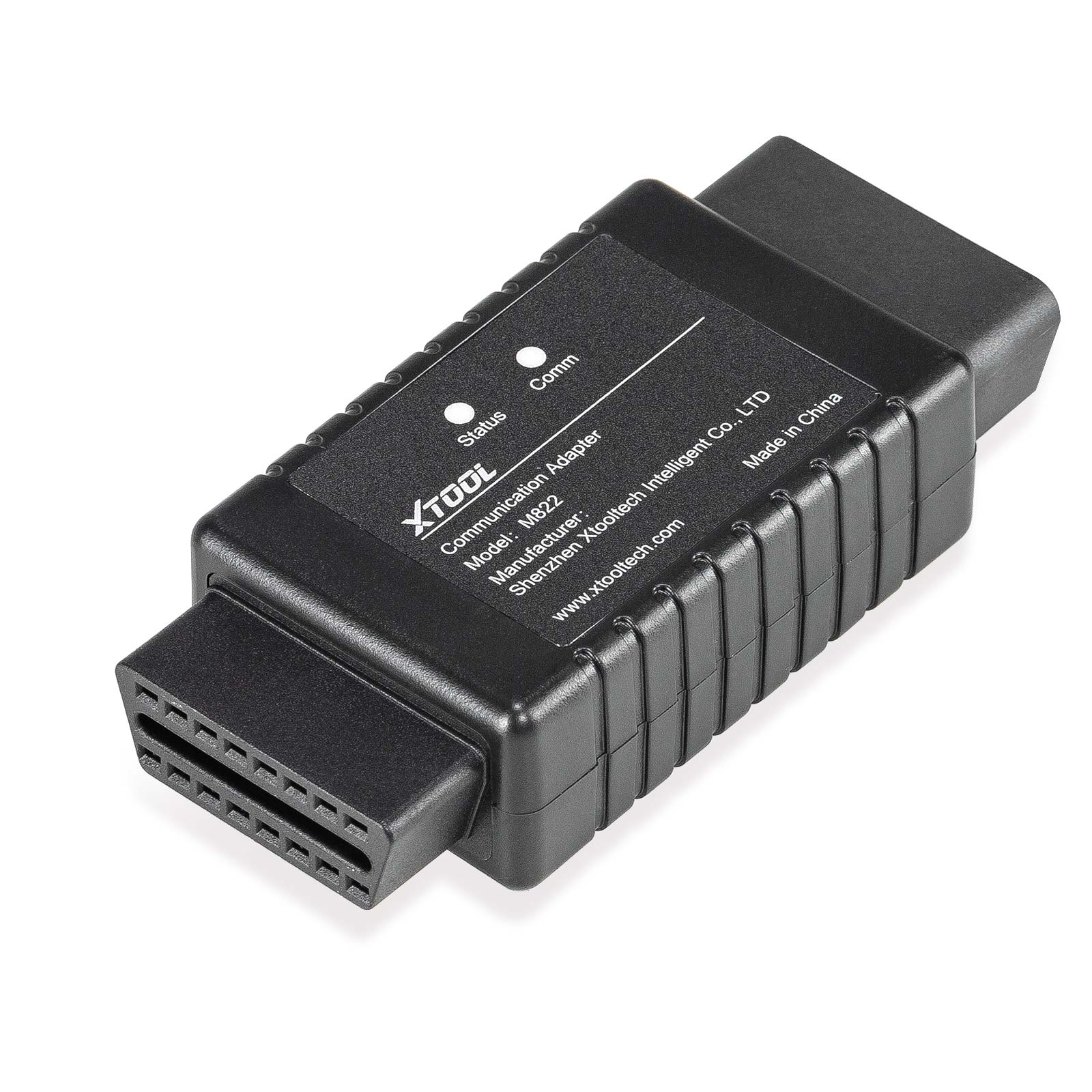

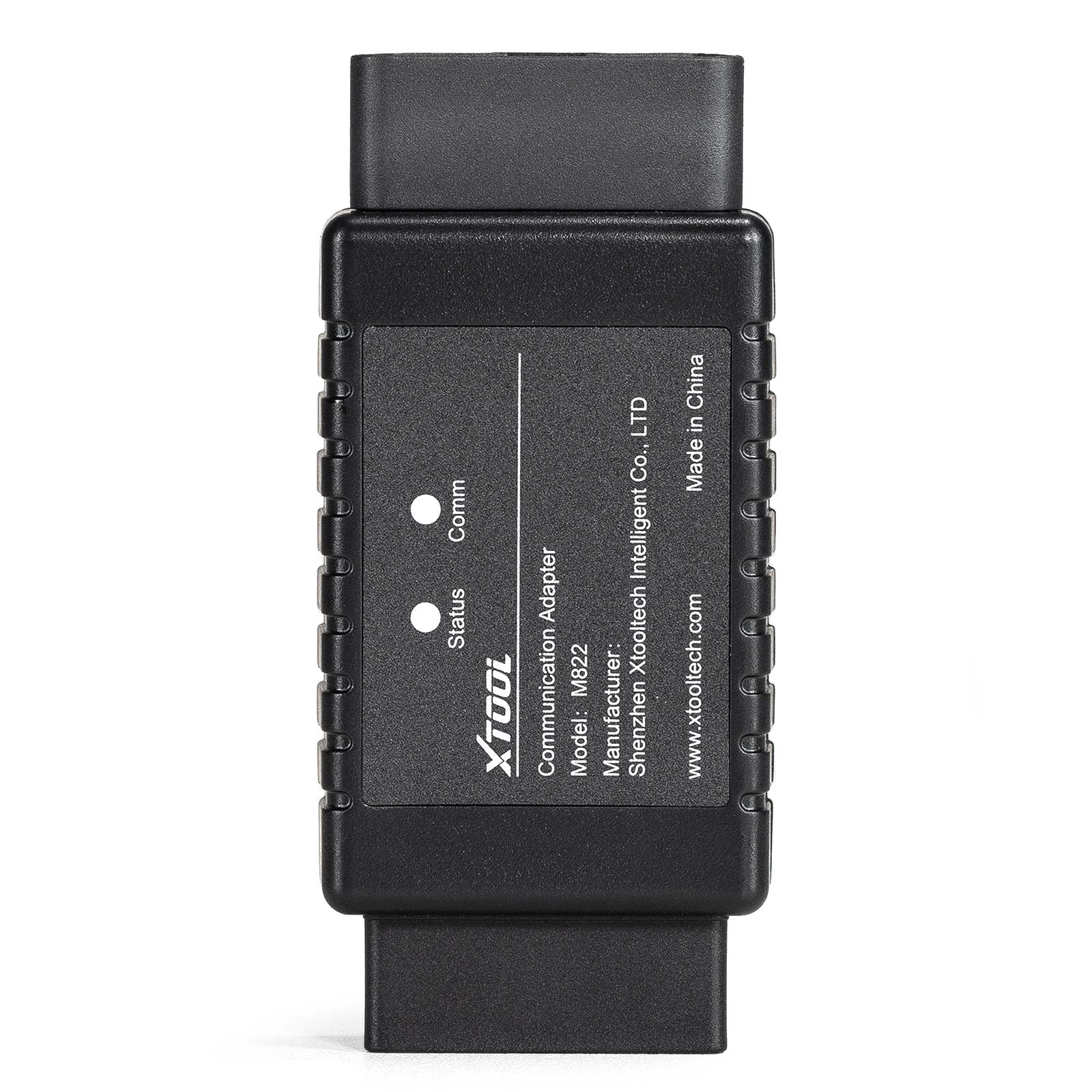

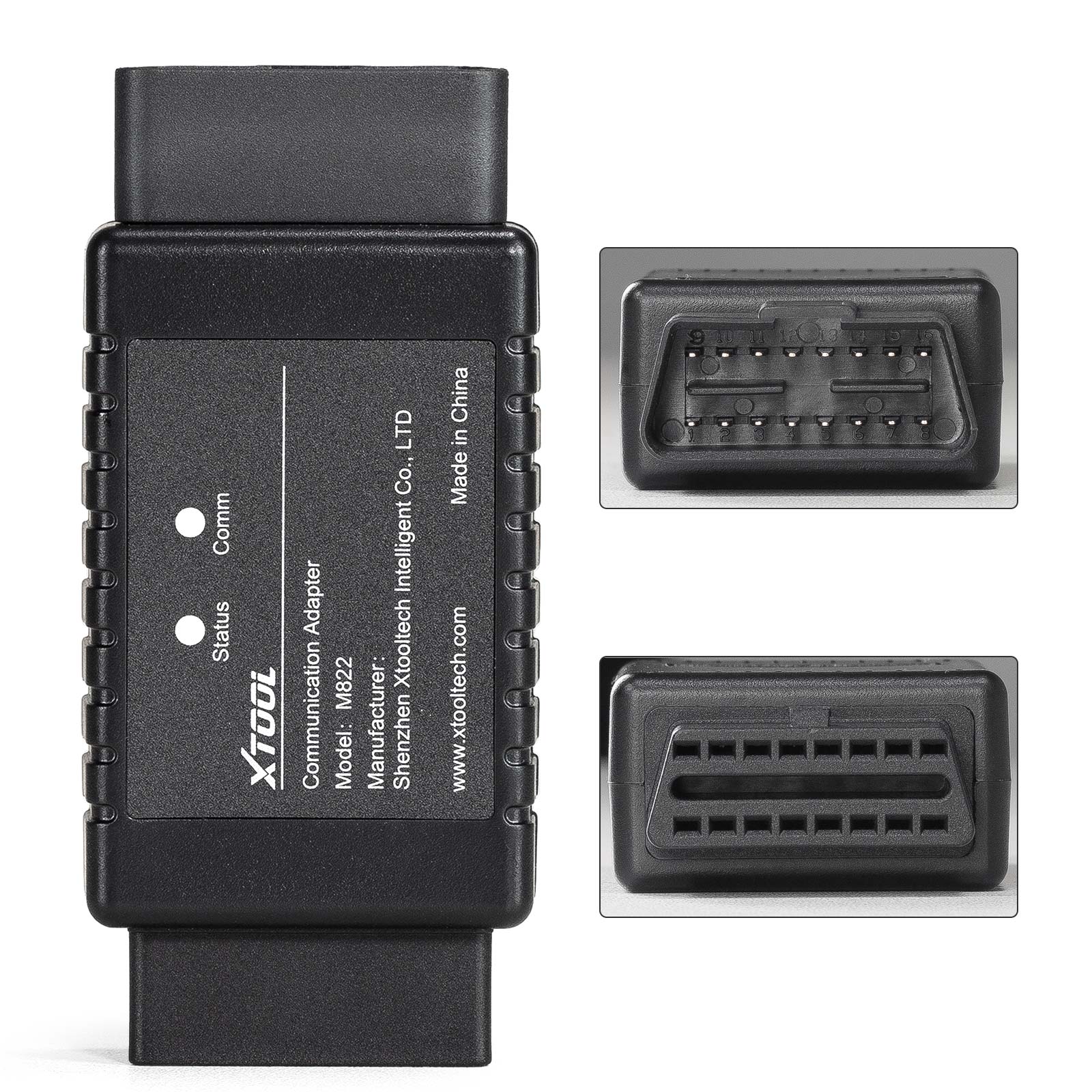

Característica do adaptador XTOOL M821:

1. porta OBD-16: Usado para conectar ao cabo de comunicação J1Z02_BENZ ou conectar aos módulos EIS/EZS através de cabos DuPont.
Cuidado: Não conecte à porta OBD no carro diretamente.
2. Status Light: Mostra o status de energia do adaptador.Quando as luzes vermelhas estão acesas, isso indica que a energia está acesa.
3. Comm Light: Mostra o status de comunicação do adaptador.Quando as luzes azuis estão acesas, isso indica que o adaptador está se comunicando com o tablet.
4. porta DB15: Usado para conectar ao cabo principal de tablets XTOOL.
Nota: Antes de conectar ao adaptador M821, desconecte o conector OBD2-16 do cabo principal.

Aviso:
1. Necessidade de trabalhar com XTOOLKC501,  PAD3,PAD3 SE
2. Atualize primeiro o seu software de programação Mercedes-benz Key para a versão mais recente 27.10
3. Mercedes-Benz todas as funções de programação perdidas chave devem ser feitas on-line.Certifique-se de que você está se conectando a uma rede de tabelas durante o processamento.

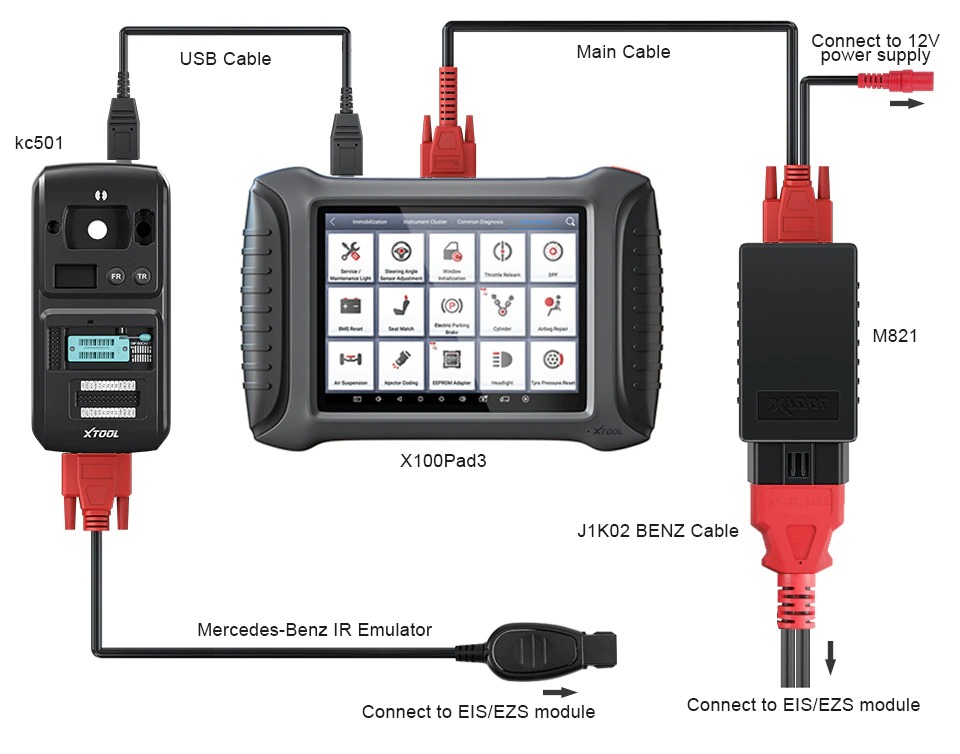

Método de ligação do adaptador XTOOL M821

1. Conecte KC501 ao dispositivo via USB.
2. Conecte o emulador do IR de Mercedes-Benz em KC501.
3. Desconecte o conector OBD2 do cabo principal, em seguida, conecte o dispositivo (ou a caixa VCI) com o adaptador M821 usando o cabo principal.
4. Conecte a fonte de alimentação 12V no cabo principal.
5. Conecte o módulo EIS/EZS com o adaptador M821 usando o cabo J1K02_BENZ.Por favor, verifique o dispositivo para detalhes de conexão.
Nota: Por favor, verifique as imagens no dispositivo ao conectar o adaptador M821 e o módulo EIS/EZS através do cabo J1K02_BENZ.
Nota: O emulador IR Mercedes-Benz deve ser conectado ao slot do módulo durante a operação.
Nota: Para dispositivos que vêm com uma caixa VCI, conecte o adaptador M821 com a caixa VCI usando o cabo principal e mantenha a caixa VCI conectada ao dispositivo via Bluetooth.
Você pode verificar os detalhes da conexão desses dispositivos no dispositivo.

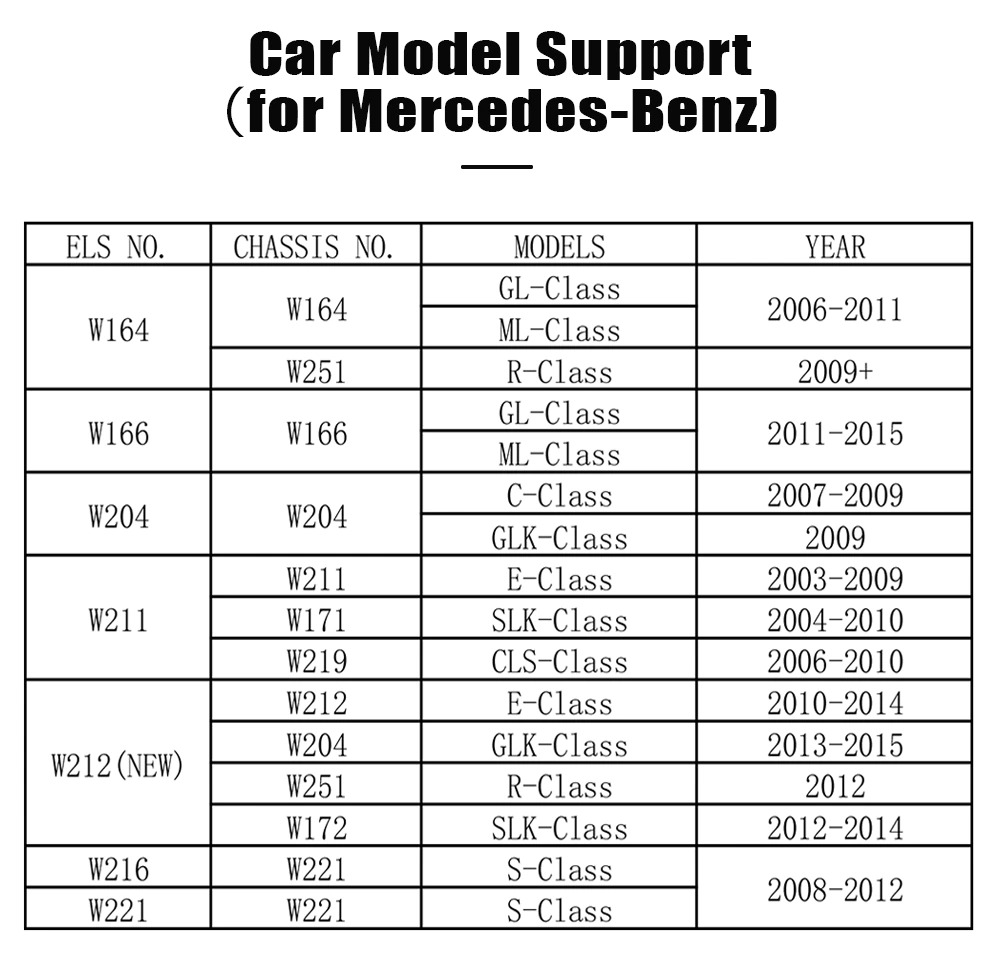

XTOOL M821 Adapter Support EIS Módulos

W164(OLD) W166 W204 W212(NOVO)
W164(NEW) W216 W221 W211

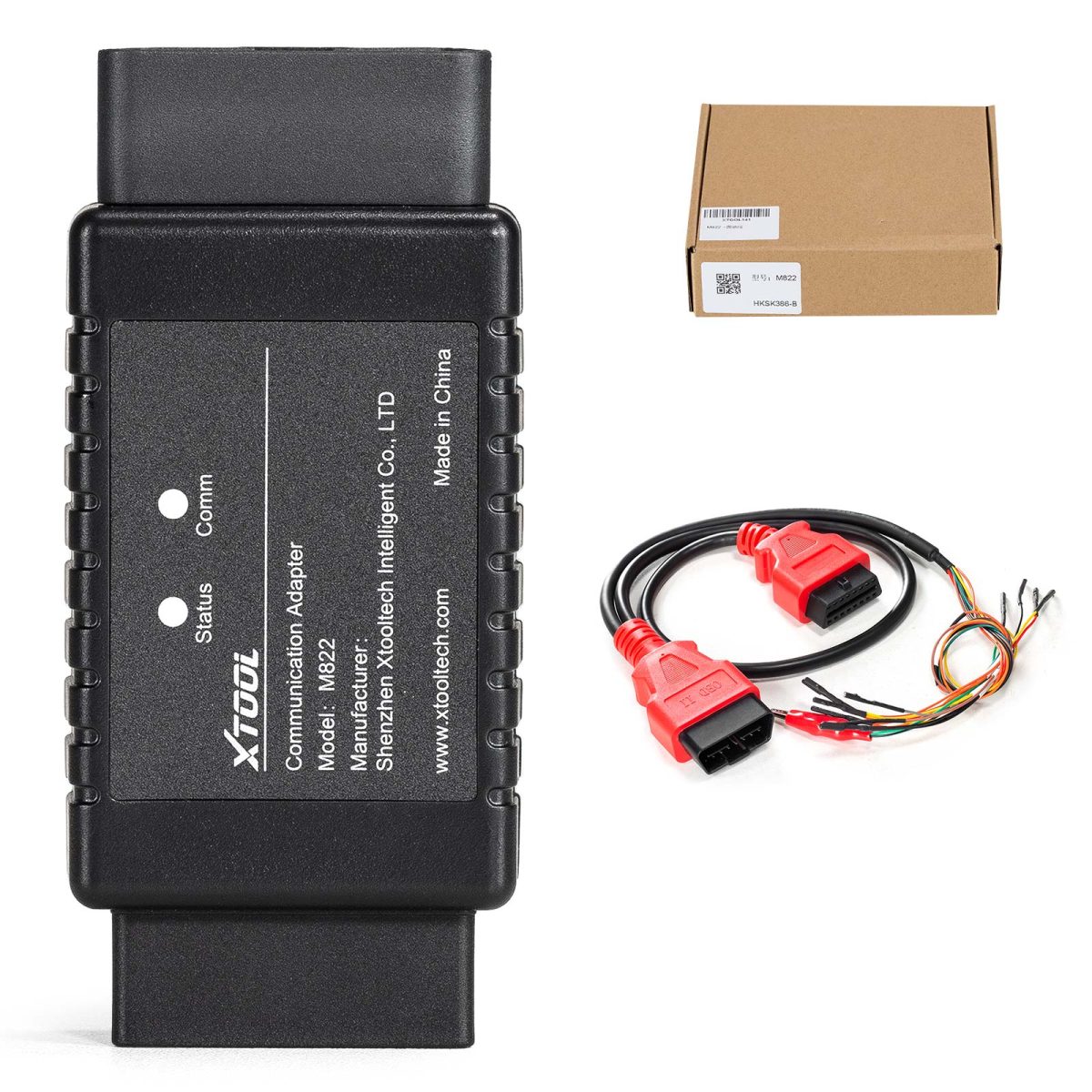

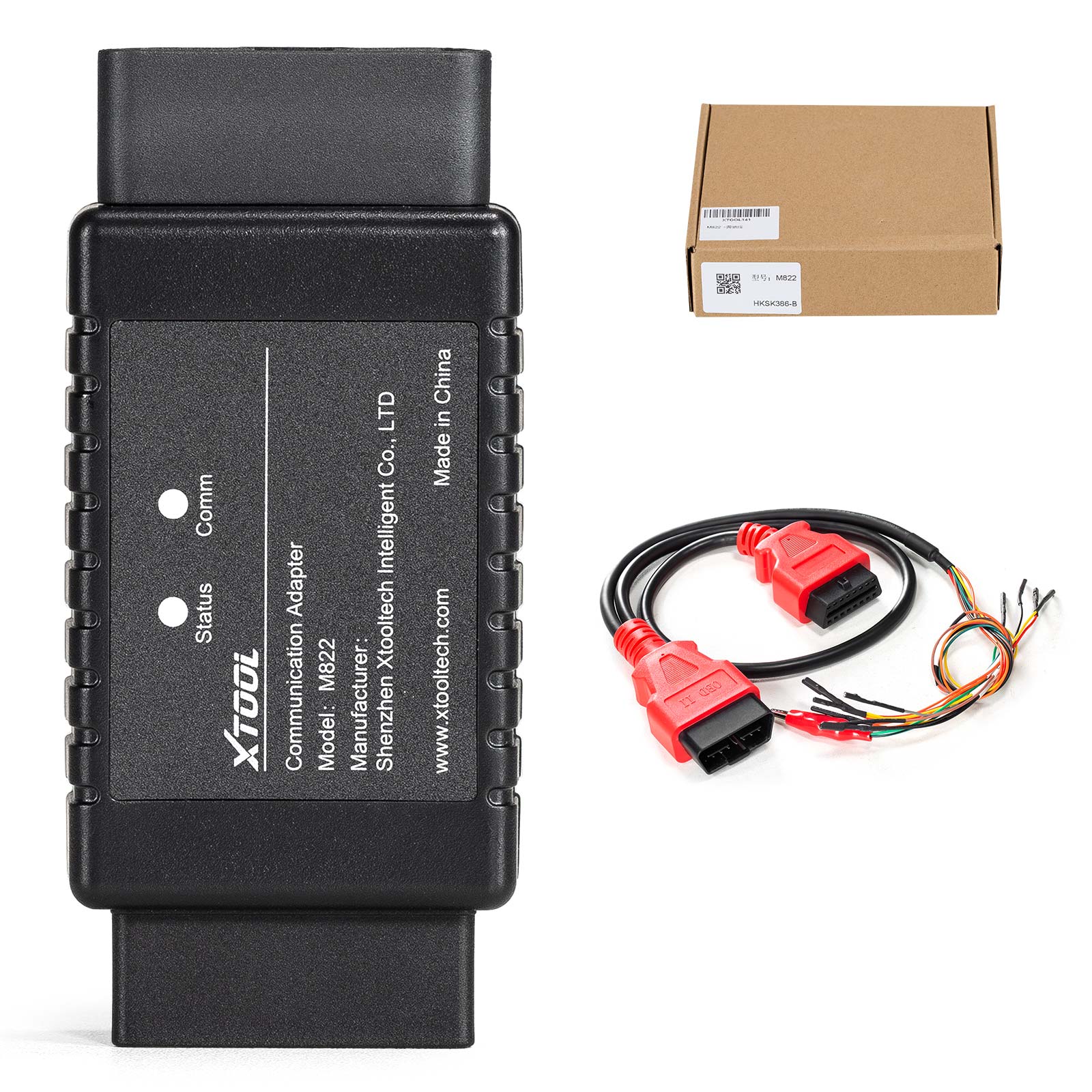

Lista de Pacotes:

1 pc x Mercedes-Benz AKL Adaptador

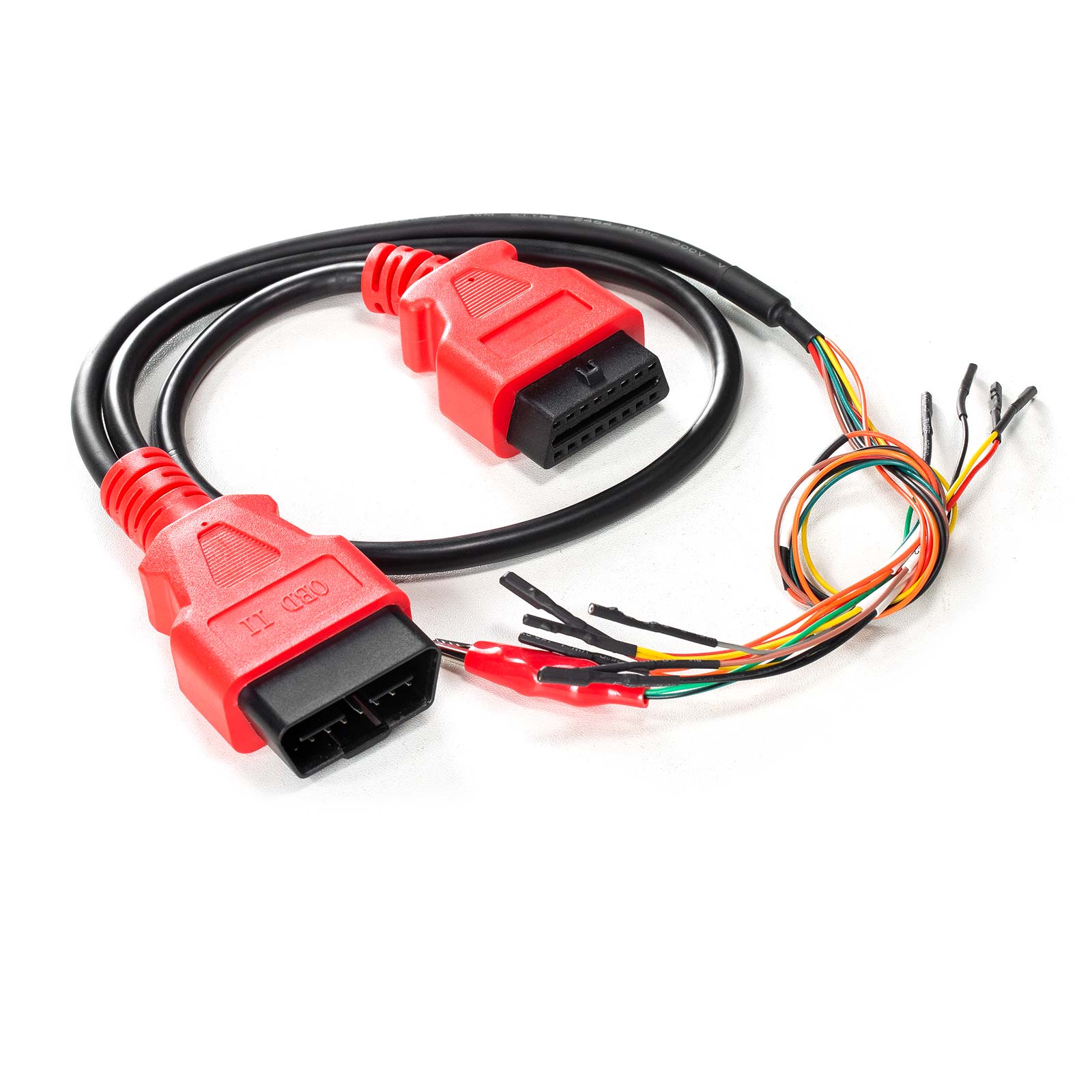

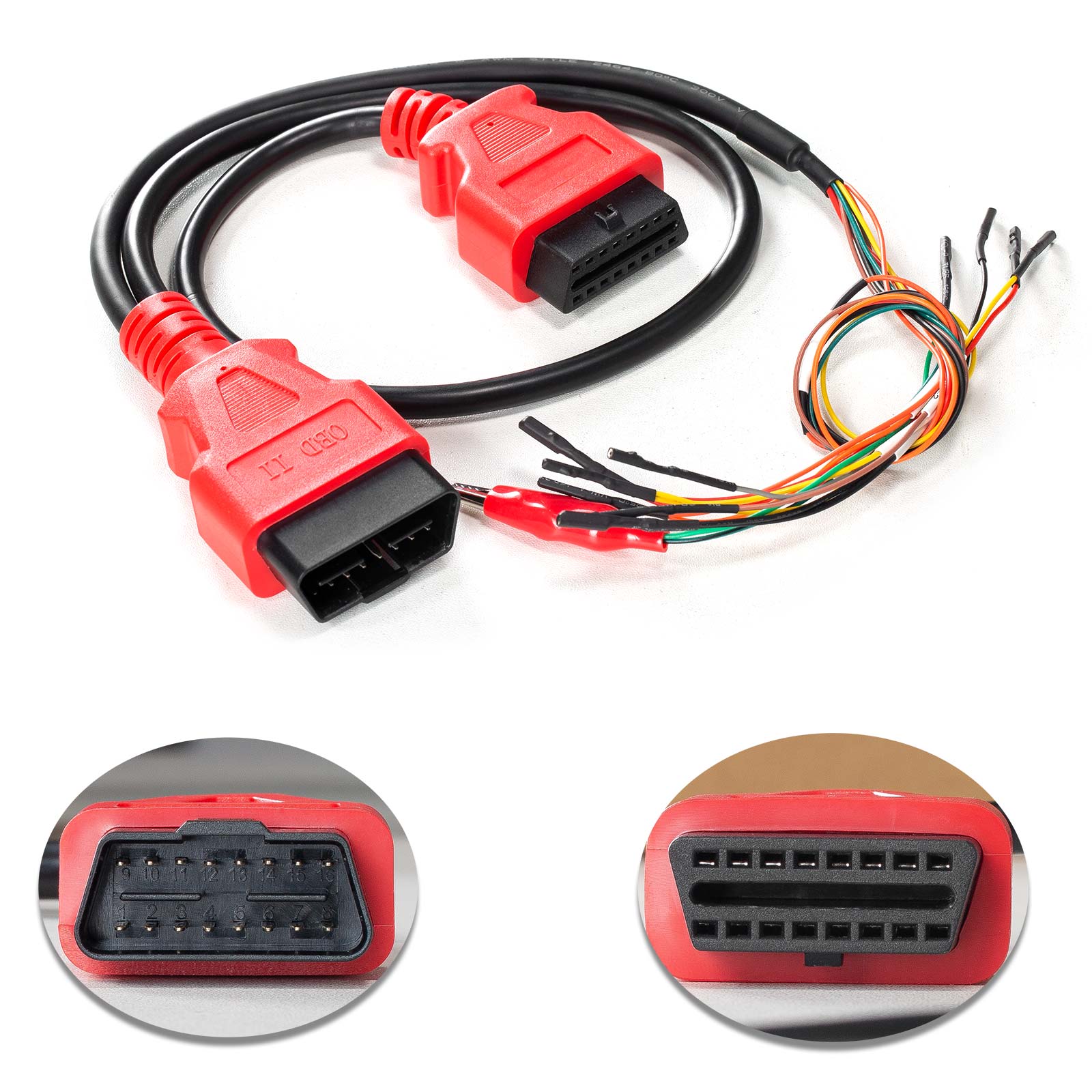

1 pc x J1K02_BENZ chicote de fiação
1pc x M821 Guia Rápido
