GODIAG GT100 เครื่องมืออัตโนมัติ OBDII กล่องตัดการเชื่อมต่อ ECU Connector
จุดเด่นของ GODIAG GT100:
1. GODIAG GT100 เป็นแพลตฟอร์มทดสอบล่าสุดสำหรับการตรวจจับการสื่อสารโปรโตคอล OBDII และการบำรุงรักษา ECU การวินิจฉัยการเขียนโปรแกรมและการเข้ารหัส
2. สามารถแปลงอินเทอร์เฟซ OBD2 ของรถยนต์เป็น 6 พินสำหรับการตรวจจับสัญญาณ
3. สามารถเชื่อมต่อโมดูลเดียวหรือหลายโมดูลของยานพาหนะ
4. เชื่อมต่อเครื่องมือวินิจฉัยใด ๆ เพื่อตัดสินว่าการสื่อสารของยานพาหนะดีหรือไม่
5. จ่ายพลังงานให้กับยานพาหนะเมื่อเปลี่ยนแบตเตอรี่เพื่อหลีกเลี่ยงการสูญเสียข้อมูลโมดูลควบคุมยานพาหนะการล็อคอัตโนมัติความล้มเหลวของรีโมทคอนโทรลกุญแจหรือไฟขัดข้อง
6. รับประกันหนึ่งปี
7. ร่วมมือกับ Xhorse VVDI2, อุปกรณ์ Autel, เปิดตัว, Foxwell ฯลฯ
8. ร่วมมือกับแพลตฟอร์มการทดสอบ BMW CAS4 และแพลตฟอร์มการทดสอบ BMW FEM / BDC
9. GODIAG เป็นแบรนด์ของเราเราสามารถจัดหาราคาที่ดีและการสนับสนุนด้านเทคนิคสำหรับผู้จัดจำหน่ายทั่วโลกกรุณาติดต่อWhatsapp:+86-
หมายเหตุ: โปรดเลือกรุ่นตามแรงดันไฟฟ้าในท้องถิ่นของคุณ
คำอธิบายของ GODIAG GT100:
GODIAG GT100 เป็นตัวเชื่อมต่อ ECU ใหม่และเครื่องมือทดสอบการสื่อสารโปรโตคอลมันจะช่วยให้ผู้ใช้เชื่อมต่อโมดูล ECU สำหรับการวินิจฉัยการเขียนโปรแกรมและการเข้ารหัสตามลำดับนอกจากนี้ยังจะบอกเครื่องมือในการวินิจฉัยและเขียนโปรแกรมว่าสามารถส่งสัญญาณสื่อสารได้ตามปกติหรือไม่
คุณสมบัติ GODIAG GT100:
1. เครื่องตรวจจับโปรโตคอล OBDII และการตรวจจับการสื่อสาร
1). เชื่อมต่อ GODIAG GT100 เข้ากับพอร์ตการวินิจฉัย OBDII ของรถยนต์
1). เชื่อมต่อ ECU ด้วยจัมเปอร์สี(ถ้า ECU เป็นโปรโตคอล CAN โปรดตรวจสอบว่าคุณต้องการเชื่อมต่อตัวต้านทาน 120 โอห์มหรือไม่)
ขยายอินเทอร์เฟซ OBDII 16 พินของรถยนต์เพื่อบอกคุณว่าการเชื่อมต่ออินเทอร์เฟซ OBDII นั้นดีหรือไม่สะดวกในการทดสอบรูปคลื่นแรงดันไฟฟ้าอินเทอร์เฟซ OBDII
ใช้ตัวเชื่อมต่อเพื่อแปลงอินเทอร์เฟซ OBD1 เป็นอินเทอร์เฟซ obd2 ตามโปรโตคอลการสื่อสารอินเทอร์เฟซการวินิจฉัย

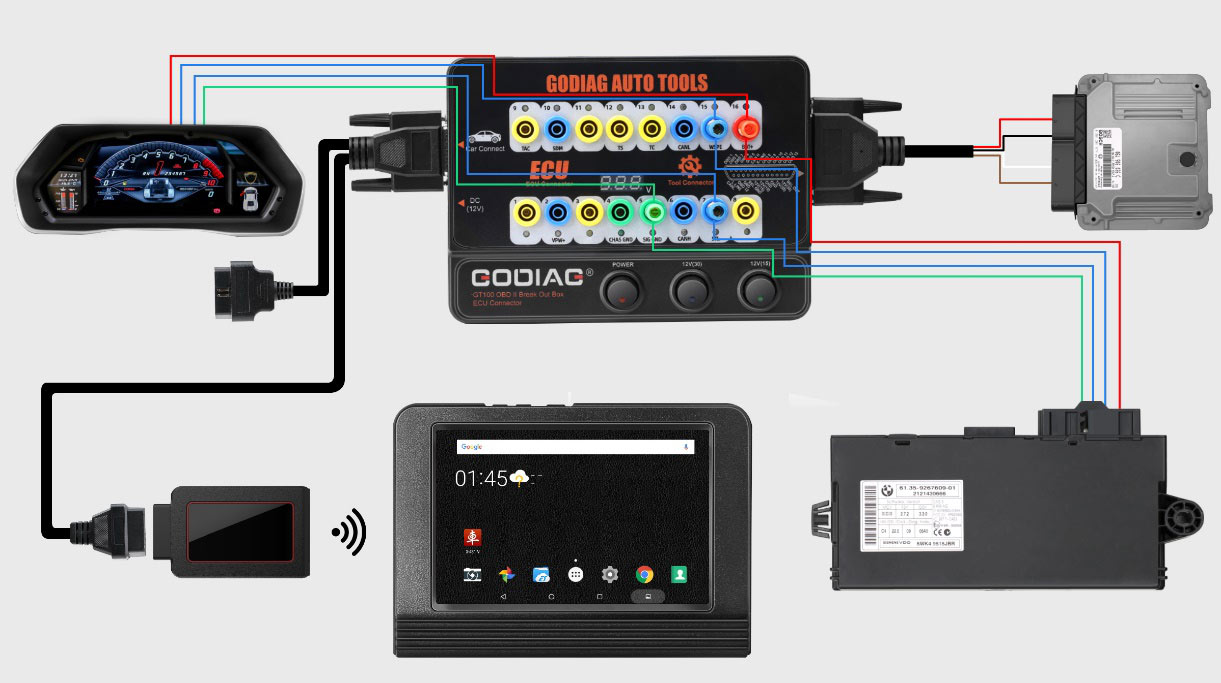

5. เชื่อมต่อโมดูลควบคุม ECU หลายตัวในเวลาเดียวกันซึ่งสะดวกสำหรับวิศวกรมืออาชีพในการตรวจจับและบำรุงรักษา
6. เมื่อใช้สายต่อ:
พื้นที่ในตำแหน่งอินเทอร์เฟซการวินิจฉัยนั้นแคบเกินไปที่จะเชื่อมต่อกับเครื่องมือวินิจฉัยหรือผู้ใช้พบว่าสายวินิจฉัยไม่ยาวพอในระหว่างการบำรุงรักษาและสามารถขยายได้อีก 1.2 เมตร

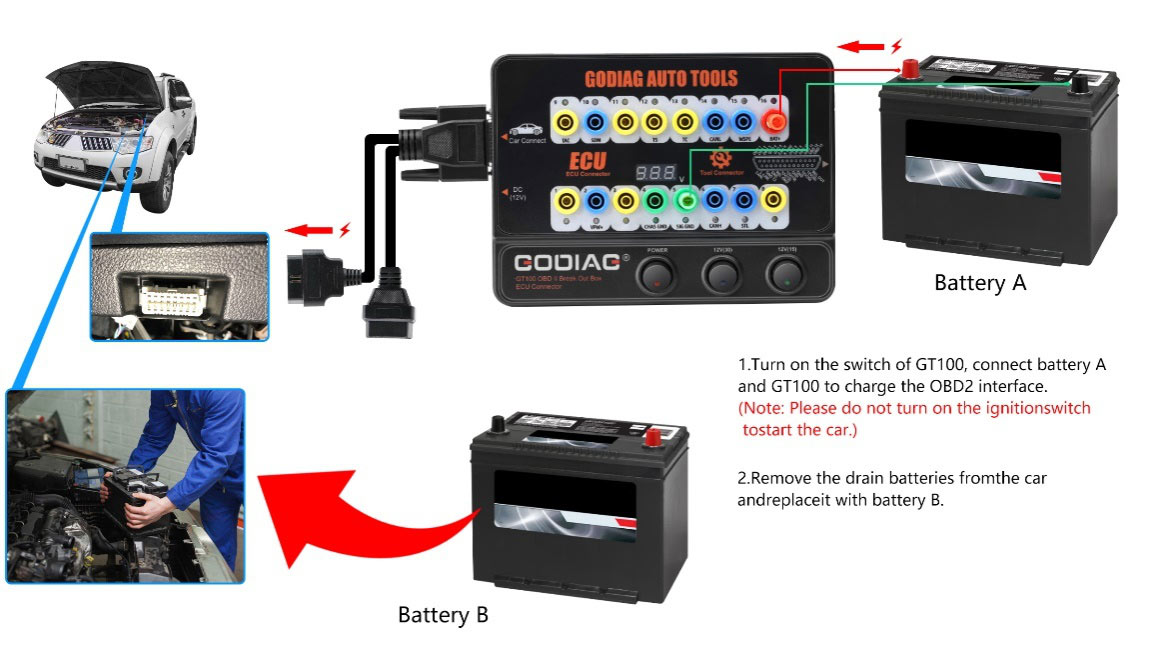

1). เตรียมแบตเตอรี่ให้พลังงานโดยเชื่อมต่อหลุมหมายเลข 16/4/5 ของ Godiag GT100 และอินเทอร์เฟซการวินิจฉัย OBD2 สำหรับรถยนต์
* เปิดสวิตช์ไฟของ Godiag GT100
* อย่าเปิดสวิตช์จุดระเบิดอย่าสตาร์ทรถ
คุณสมบัติ GODIAG GT100 และคู่มือการใช้งาน:
– การเชื่อมต่อยานพาหนะและเครื่องมือวินิจฉัยผ่าน OBDII LED ของ Godiag GT100 จะระบุว่าอินเทอร์เฟซการวินิจฉัย OBDII สื่อสารกับยานพาหนะได้ดีหรือไม่
ความหมายของตัวบ่งชี้:

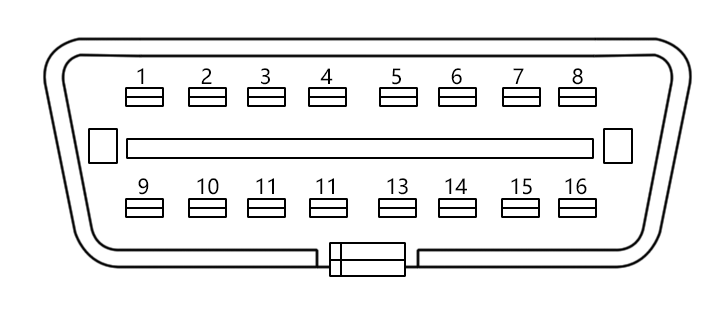

| 1. ผู้ผลิตที่กำหนดเอง 2. สาย SJE1850 3. ผู้ผลิตที่กำหนดเอง 4. สายดินของแหล่งจ่ายไฟ 5. สายดินสัญญาณ 6. SAEJ2284 “CAN” สูง 7. ISO9141-2 & iso, สาย DIS4230-4K 8. ผู้ผลิตที่กำหนดเอง |
9. ผู้ผลิตที่กำหนดเอง “>10. สาย SJE1850 “รถบัส-> 11. ผู้ผลิตที่กำหนดเอง 12. ผู้ผลิตที่กำหนดเอง 13. ผู้ผลิตที่กำหนดเอง 14. SAEJ2284 “CAN” ต่ำ ISO9141-2 และ ISO / DIS 4230-4L ลวด 16. แบตเตอรี่รถยนต์บวก |
การเชื่อมต่อฮาร์ดแวร์ GODIAG GT100:

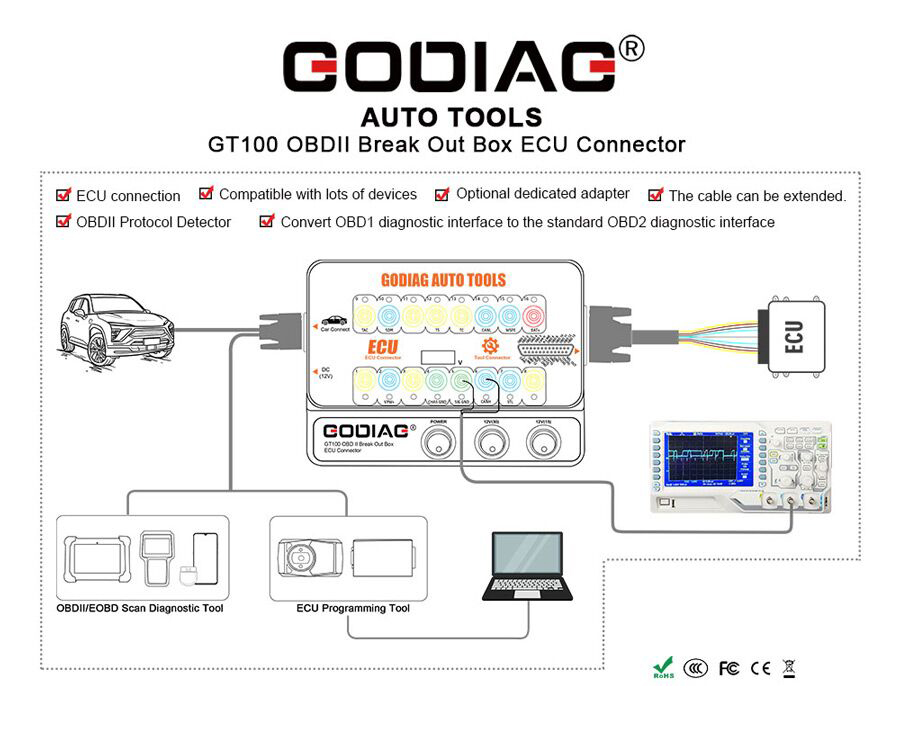

แผนภูมิการเชื่อมต่อ GODIAG GT100:
พารามิเตอร์ GODIAG GT100:
| โครงการ | ข้อกำหนด |
| พอร์ตการวินิจฉัย | บริษัท OBDII |
| แรงดันใช้งาน | กระแสตรง 9V-24V |
| การทำงานและแหล่งจ่ายไฟ | 0.5-0.6 วัตต์ |
| แหล่งจ่ายไฟอะแดปเตอร์ | อินพุต AC100v-240v, เอาต์พุต DC12V 1A |
| ช่วงอุณหภูมิในการทำงาน | -20 ถึง 70 ° C (-4 ถึง 158 ° F) |
| ช่วงอุณหภูมิการจัดเก็บ | -40 ถึง 85 ° C (-40 ถึง 185 ° F) |
| ขนาด | L: 23 ซม., W: 18 ซม., H: 7 ซม |
