2025 เปิดตัวโปรแกรมเมอร์ X-431 ECU & TCU อิสระโคลนอุปกรณ์ 2D เมนูสำหรับการอ่าน / เขียนข้อมูล ECU สนับสนุน VGS4-0-NAG2 และ VAG4-500-NAG2

เปิดตัว X-431 ECU & TCU Programmer รองรับการอ่านและเขียนข้อมูล ECU ได้อย่างรวดเร็วรวมถึงการอ่าน ID ชิปและการสำรองข้อมูล EEPROM การสำรองข้อมูลแฟลชและการกู้คืนข้อมูลของ EEPROM / FLASHมีสองวิธีในการอ่านข้อมูล ECU ของรถยนต์ยี่ห้อต่างๆX-431 ECU และโปรแกรมเมอร์ TCU ยังรองรับการประมวลผลข้อมูลการป้องกันการโจรกรรมและการตรวจสอบไฟล์

คุณลักษณะของผลิตภัณฑ์:

เปิดตัว X431 ECU Progarmer คุณสมบัติ:

1. อ่านและเขียนข้อมูล ECU ได้อย่างรวดเร็ว
· สนับสนุนสองวิธีในการอ่านข้อมูล ECU ของรถยนต์ยี่ห้อต่างๆ
· รองรับการอ่าน ID ชิปและการสำรองข้อมูล EEPROM
· สนับสนุนการสำรองข้อมูลแฟลชและเรียกคืนข้อมูล EEPROM / FLASH

2. สนับสนุนการประมวลผลข้อมูลป้องกันการโจรกรรมปิดและการตรวจสอบเอกสาร

รายการสนับสนุน ECU มิถุนายน 2023:

เปิดตัว X431 ECU TCU โปรแกรมเมอร์และคู่มือการใช้ซอฟต์แวร์พีซี:

ก่อนอื่นให้เชื่อมต่อ X431 ECU และโปรแกรมเมอร์ TCU เข้ากับคอมพิวเตอร์ด้วยสายเคเบิลแล้ว, คลิกเพื่อเข้าสู่ซอฟต์แวร์.หมายเลขซีเรียลจะได้รับการจดจำโดยอัตโนมัติจาก X-431 ECU และโปรแกรมเมอร์ TCU รหัสเปิดใช้งานจะต้องได้รับจากแถบซองจดหมายของ X-431 ECU และโปรแกรมเมอร์ TCU

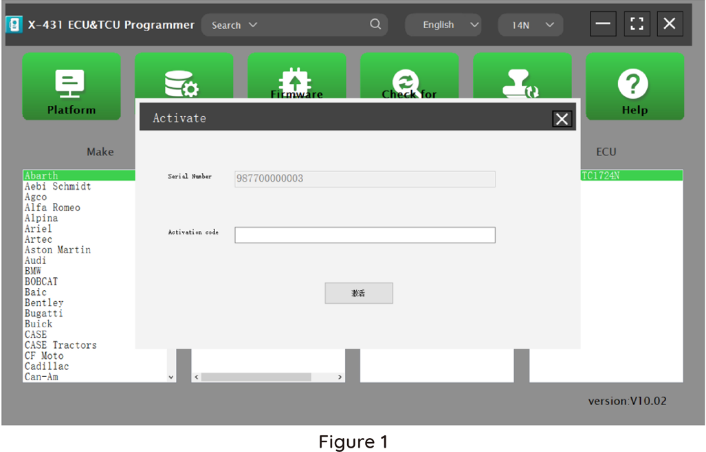

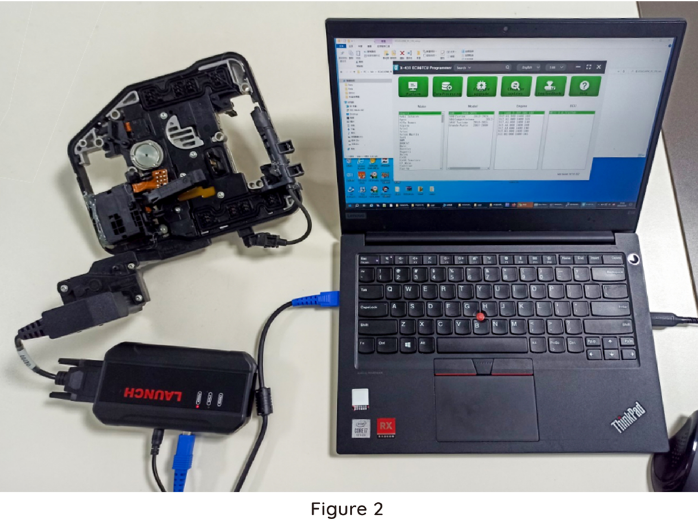

คลิกที่ปุ่ม [เปิดใช้งาน] เพื่อเปิดใช้งาน (เปิดใช้งานเพียงครั้งเดียวและไม่จำเป็นต้องเปิดใช้งานอีกครั้งในภายหลัง) ดังแสดงในรูปที่ 1 หากไม่มีการเชื่อมต่อคุณจะไม่สามารถเข้าถึงซอฟต์แวร์ดังแสดงในรูปที่ 2

การอ่านและเขียนข้อมูล I.ECU:

1. รับ ECU ที่เกี่ยวข้อง

model > engine > ECU in turn, as shown in Figure 3.”>วิธี (1): รับชนิด ECU ที่ต้องการผ่านแบรนด์> รุ่น> เครื่องยนต์> ECU ตามลำดับดังแสดงในรูปที่ 3

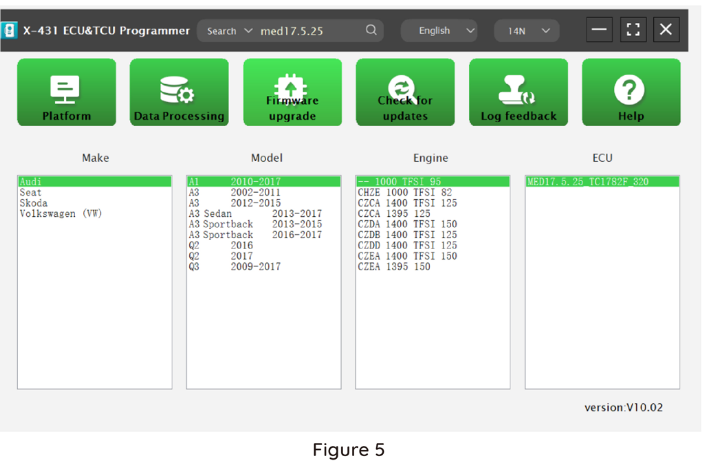

วิธี (2): สอบถาม ECU ที่ต้องการโดยป้อนค่าลงในช่องค้นหาหมวดหมู่การค้นหาประกอบด้วยหมายเลขของ Bosch และ Search ดังแสดงในรูปที่ 4 ตัวอย่างเช่น ค้นหา MED17.5.25 Engine โดยการค้นหา ดังแสดงในรูปที่ 5

2. คลิกที่ [ไดอะแกรมการเชื่อมต่อโดยตรง] เพื่อรับไดอะแกรมการเชื่อมต่อ ECU ดังแสดงในรูปที่ 6

3. การเชื่อมต่อ:

เชื่อมต่อ ECU และ PCBOX ตามข้อมูลที่ให้ไว้ในแผนภูมิการเชื่อมต่อแผนภูมิการเชื่อมต่อทางกายภาพของ MED17.5.25 (ใช้ BENCH Mode Line) แสดงในรูปที่ 7 และแผนภาพการเชื่อมต่อทางกายภาพโดยใช้อะแดปเตอร์กระปุกเกียร์แสดงในรูปที่ 8

4. อ่าน ID ชิปดังแสดงในรูปที่ 9

5. สำรองข้อมูล EEPROM และบันทึกตามที่แสดงในรูปที่ 10 (หน้าบันทึกของวันที่อ่านแสดงในภาพ)

6. สำรองข้อมูลและบันทึกวันที่ Flash ตามที่แสดงในรูปที่ 11 (ภาพนี้แสดงขั้นตอนการอ่านวันที่ Flash)

7. เรียกคืนวันที่ EEPROM / FLASH ดังแสดงในรูปที่ 12 (หน้าเลือกไฟล์แสดงในภาพ)

สองการประมวลผลวันที่

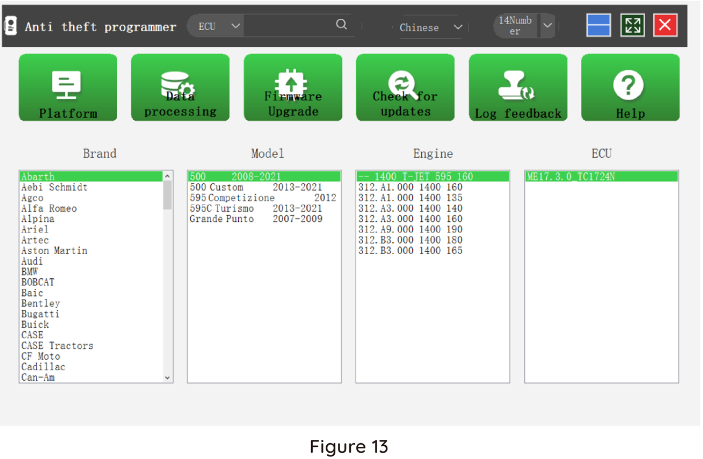

1. คลิกที่ปุ่ม [Date Processing] บนหน้าโฮมเพจ ดังรูปที่ 13 แล้วเลือก [IMMO Off and File Verification] (ปัจจุบันยังไม่รองรับ [DTC Shield]) ดังรูปที่ 14

connect network to obtain>save file), as shown in Figure 15.”>2. File Verification และ IMMO OFF (กระบวนการ: เลือก File > Connect Network to Get > Save File) ดังรูปที่ 15

แพคเกจรวม:

1 ชิ้น x โฮสต์
1 ชิ้น x สายแพทช์
สายเคเบิล MCU 1 ชิ้น
1 x อะแดปเตอร์สหภาพยุโรป
1 x อะแดปเตอร์อเมริกา
สายไฟ 1 ชิ้น
1 x สาย USB
